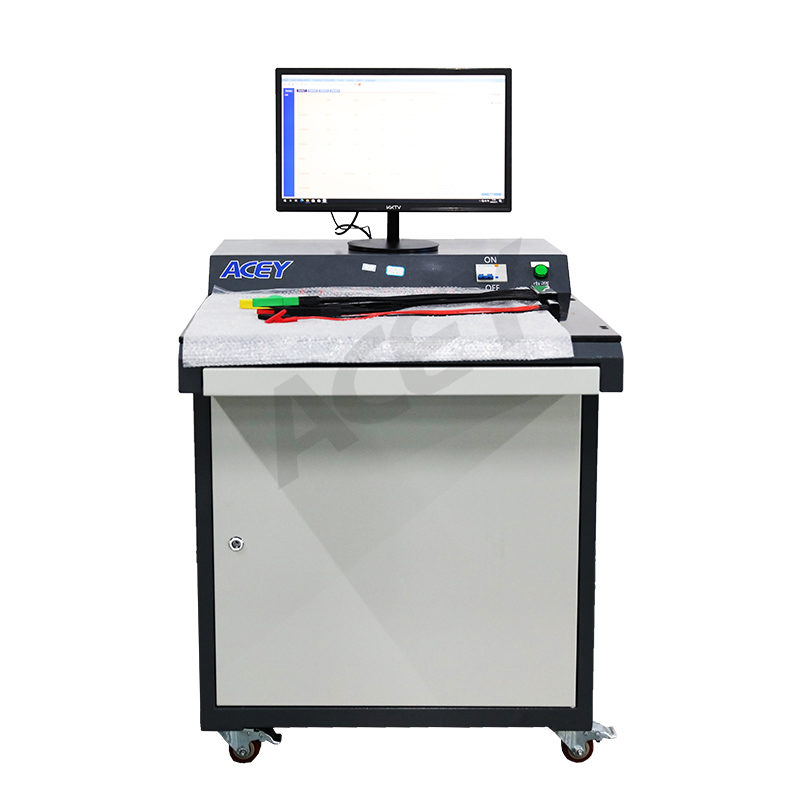

7days1-24 Serie 100A Carica 150A Scarica Attrezzatura di prova del sistema di gestione della batteria
Descrizione del prodotto
1) Il tester BMS ACEY-BP24-100A150A 1-24s è altamente automatizzato, con velocità di test elevata ed elevata precisione di test. Ha le funzioni di test delle funzioni di test di protezione da sovraccarico, recupero da sovraccarico, protezione da sovraccarico, recupero da sovraccarico, protezione da sovracorrente (corrente di sovraccarico e corrente di sovraccarico), resistenza interna, autoconsumo, protezione da cortocircuito, tempo di protezione da sovraccarico, tempo di protezione da sovracorrente, tempo di protezione da sovraccarico, corrente di bilanciamento, tensione di bilanciamento ecc.
2) Può testare il BMS della batteria MCN, della batteria LiFeO4 e della batteria all'acido di cobalto.
3) Questa apparecchiatura di test BMS deve essere collegata a un computer, il sistema generalmente richiede un sistema XP, l'interfaccia del tester e del computer è RS232.
Parametro tecnico
(1) Alimentazione in ingresso: 180~240 V 50/60 HZ
(2) Alimentazione standard: CA 220 V/50 HZ, Intervallo: ±10%
(3) Tensione di carica e scarica: 5000 mV ~160000 mV
(4) Può testare e impostare l'intervallo di tensione quando la macchina si sta caricando e scaricando.
(5)Precisione corrente:：±(0,1%FS+0,1%RD)
(6)Precisione tensione±(0,1%FS+0,1%RD)
(7)Risoluzione corrente ：1 mA (unità più piccola)
(8) Risoluzione della tensione: 1 mV (unità più piccola)
(9) Cicli: 1 ~ 9999
(10) Con funzione di registro, inclusi record di operazioni e record di eccezioni durante l'intero processo di test, che può essere utilizzato per tracciabilità del processo di testing.
(11)Elaborazione dati, interfaccia uomo-macchina
(12)Formazione dati di esportazione:Excel
(13)Interfaccia:RS232
(14)Calibrazione di precisione/calibrazione software
(15)Con funzione di avvio del codice di scansione
(16)Connessione al sistema MES
Altro parametro
| Progetto | Parametro |
| Campo di misura della corrente di consumo | 1~5000uA |
| Risoluzione della misurazione della corrente di consumo | 0,1 µA |
| Resistenza | ACIR : 0-999mr |
| Tempo di protezione | Tempo di protezione da sovracorrente: 0-999 ms; |
| Tempo di protezione da cortocircuito : 0-999us | |
| Uscita di tensione del segnale a 1 canale: | 500~5000mV |
| AGGIUNGERE UN | AD : 16 bit DA: 16 bit |
| Modello di scarico | CC |
| 24 celle analogiche | Ingresso/uscita: 500~5000 mV, |
| precisione della tensione : ± 0,1% | |
| Tasso di comunicazione | Comunicazione SBS a 2 canali |
| velocità: 10~100Kbps | |
| Altri | Campione di tensione: 0~5000mV |
| precisione : ±0,1% | |
| Funzione di protezione | Protezione generale (inclusa protezione connessione inversa, protezione inferiore tensione, protezione superiore tensione e protezione superiore corrente), protezione carica CC (protezione tendenza anomala tensione, protezione fluttuazione anomala corrente di carica, protezione fluttuazione anomala tensione), protezione scarica CC (inclusa tendenza tensione protezione anomala, protezione anomala dalle fluttuazioni della corrente di scarica, protezione anomala dalle fluttuazioni di tensione) |
| Comunicazione | Interfaccia RS232/DB9 |
| Interfaccia velocità di comunicazione : 38400 | |
| Tutte le porte di comunicazione dell'apparecchiatura sono isolate, con design di protezione contro i fulmini | |
| struttura del circuito | Struttura modulare, sostituibile e riparabile nel tempo con ricambi e parti di ricambio. |
| Architettura della macchina | Armadio diviso |
| Livello di sicurezza | EN60950 , GB4943 |
| rumore | Secondo IEC62040-3, ≤70dBA |
| Grado di protezione | IP20 |
| Colore | Soggetto alle condizioni reali |
| protezione contro i fulmini | Livello GB17626 : II |
| Raffreddamento | Raffreddamento ad aria forzata, spazio di almeno 20 cm tra uscita ed entrata |
| Avviare la tensione a impulsi | Test dell'apparecchiatura, tensione impulsiva massima consentita al momento dell'avvio del processo di esecuzione ≤ (impostare il numero di stringhe di prova * impostare la tensione singola)*110%, T≤500uS ； |
| Avviare la corrente impulsiva | Per i test delle apparecchiature, la corrente impulsiva massima consentita al momento dell'avvio del processo di test di sovracorrente è inferiore o uguale al limite superiore del valore di protezione da sovracorrente impostato*120%, T≤1mS |
| Metodo di cablaggio | Crimpatura primaverile |
Ambito di applicazione: il tester BMS
serie 1-24 è adatto per testare le caratteristiche di base e di protezione del BMS della batteria MCN, della batteria LiFeO4 e della batteria all'acido di cobalto. Gli utenti principali sono produttori di BMS e produttori di batterie agli ioni di litio.
