Attrezzatura automatica per la saldatura di fili a cuneo pesante Macchina per la saldatura di fili di alluminio ad ultrasuoni

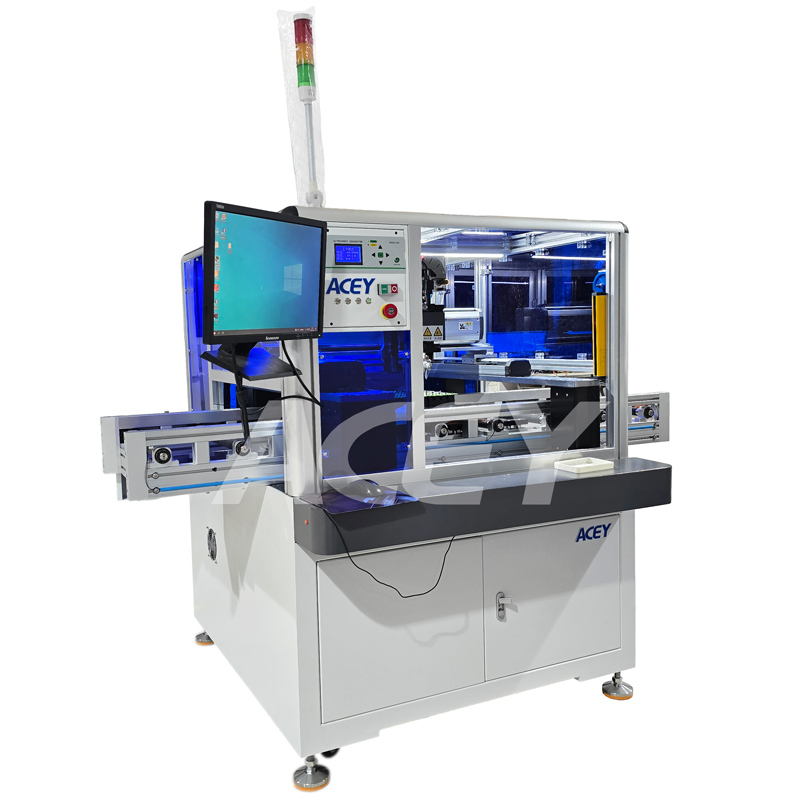

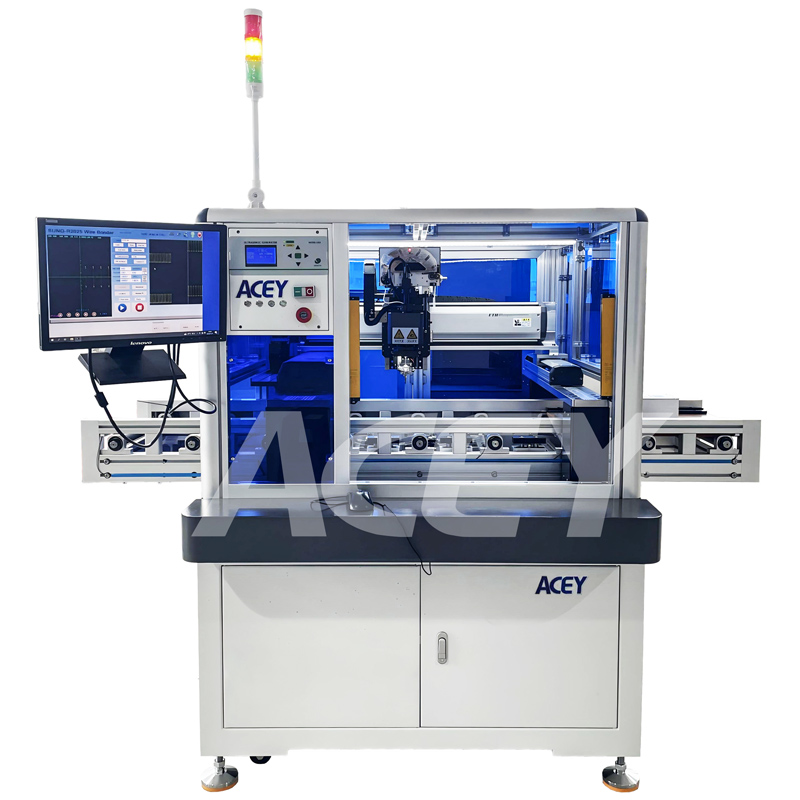

La macchina per la saldatura a ultrasuoni di fili di alluminio ACEY-3753A è un'apparecchiatura specializzata sviluppata da ACEY specificamente per collegare le linguette delle batterie alle barre collettrici in alluminio nelle applicazioni con batterie al litio.

  • marca:

    ACEY
  • oggetto numero.:

    ACEY-3753A
  • conformità:

    CE Certified
  • garanzia:

    One-year warranty with lifetime support
  • Ordine (Moq) :

    1 set
  • pagamento:

    T/T
  • origine del prodotto:

    China
  • tempi di consegna:

    7-35 days
Catalogo dei prodotti
  • Dettagli del prodotto

Attrezzatura automatica per la saldatura di fili a cuneo pesante Macchina per la saldatura di fili di alluminio ad ultrasuoni


Descrizione del prodotto

La saldatrice a ultrasuoni ACEY-3753A è un'apparecchiatura di saldatura ad alta precisione progettata specificamente per l'assemblaggio di batterie di potenza, accumulatori di energia e vari moduli di batterie al litio. Viene utilizzata principalmente per la connessione affidabile tra barre collettrici in alluminio e linguette delle batterie.


Principio di funzionamento

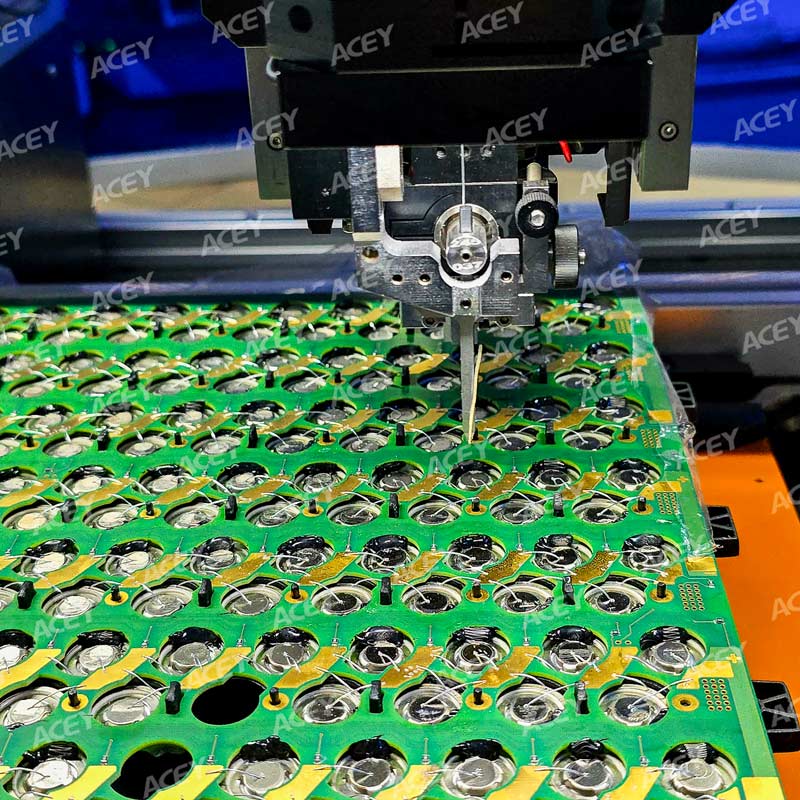

Le onde ultrasoniche provenienti dal generatore generano vibrazioni ad alta frequenza attraverso il trasduttore, che vengono poi trasmesse al cuneo tramite il trasformatore di ampiezza. Quando il cuneo entra in contatto con il filo conduttore e il pezzo da saldare, le superfici dei metalli da saldare sfregano l'una contro l'altra sotto l'azione della pressione e delle vibrazioni. Il film di ossido viene distrutto e si verifica una deformazione plastica, che fa sì che le due superfici metalliche pure entrino in stretto contatto, realizzando un legame a livello atomico e formando infine un forte legame metallico.


Caratteristiche

  • Carico manuale (stazione frontale), identificazione e posizionamento automatici, incollaggio automatico, scarico manuale (con flusso nella stazione posteriore).
  • Questa macchina di assemblaggio è dedicata alla produzione di assemblaggio di batterie su specifica del cliente. Attrezzatura non universale.
  • Se sono necessari altri prodotti, è necessario modificarli e utilizzarli in base alle condizioni effettive.

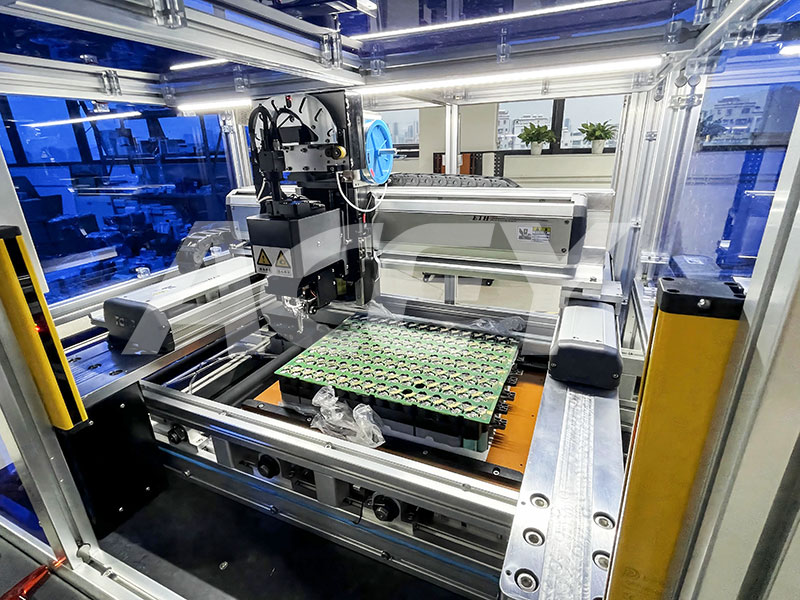

  • Questa macchina è composta principalmente da un gruppo telaio, un gruppo di alimentazione XYZC, un meccanismo di alimentazione automatica, un meccanismo di alimentazione del filo, un gruppo di posizionamento e pressatura della maschera, un meccanismo della testa di saldatura e una console.
  • Il modulo XYZ utilizza una trasmissione a vite a sfere di precisione, la precisione del posizionamento ripetuto della distanza è inferiore a ±0,02 mm e la precisione del posizionamento angolare è di ±1°.
  • Il sistema di controllo adotta un computer industriale + una scheda di controllo del movimento per controllare il funzionamento del motore del server privato. L'apparecchiatura è facile da usare e manutenere, l'interfaccia di controllo è intuitiva e l'impostazione dei parametri è digitale, il che la rende più flessibile.
  • La pressione di saldatura è controllata automaticamente e la potente potenza degli ultrasuoni garantisce una qualità di saldatura stabile e affidabile.
  • L'attrezzatura è dotata di capacità di saldatura a doppio punto (prima e seconda saldatura), riducendo significativamente la resistenza dei giunti di saldatura e migliorando l'affidabilità durante la saldatura di dispositivi di potenza di grandi dimensioni.
  • Grazie al serraggio rapido e all'avvio tramite un singolo pulsante, lo scarico dei materiali è semplice e sicuro per il personale.
  • Le modalità Left-in e Right-out possono essere utilizzate per la trasmissione online di binari multisezione, che possono essere collegati direttamente alla linea di produzione.


Parametri tecnici principali

Alimentazione elettrica 220 V CA ± 10%, 50 Hz, messa a terra affidabile, il consumo massimo è di circa 1200 W
Potenza ultrasonica 0~30W, commutazione automatica tra prima e seconda saldatura
L'asse X adotta parti importate: la precisione di posizionamento ripetuto può raggiungere ±0,02 mm, gli assi Y e Z adottano una trasmissione a vite a sfere di precisione
Diametro del filo di alluminio saldabile 125~ 500 µm (5~20 mil)
Area di lavoro Asse XY: massimo: 400 × 400 (personalizzabile in base alle esigenze del cliente)
Asse Z: max 100mm.
Asse C: più o meno 180°
Tempo di ecografia 10~500 ms, multicanale
Pressione di saldatura 50~1200 g, multicanale
Angolo di saldatura ±90 gradi
Sistema di visione L'ingrandimento del microscopio PR è 0,5 volte
Lampada di illuminazione PRWW Luce bianca, luminosità regolabile
Dimensioni complessive Circa 1500*2200*1650MM (L*W*H)
Peso Circa 800 kg

Esposizione del prodotto

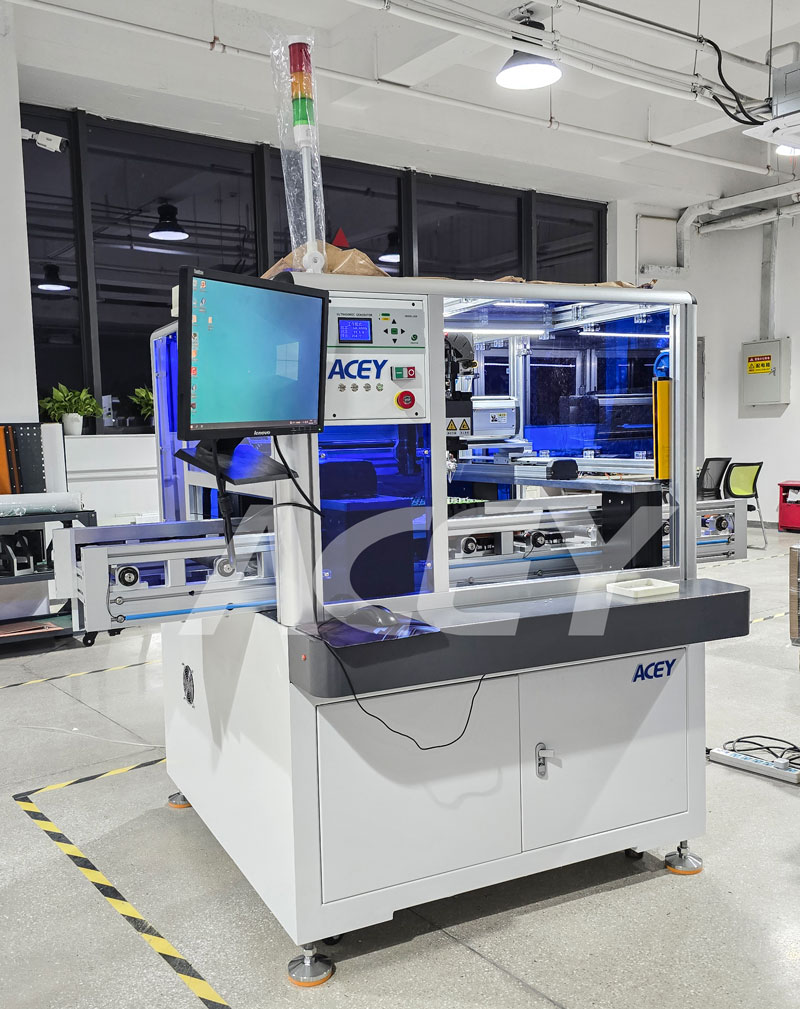

Ultrasonic Wire Bonding Machine

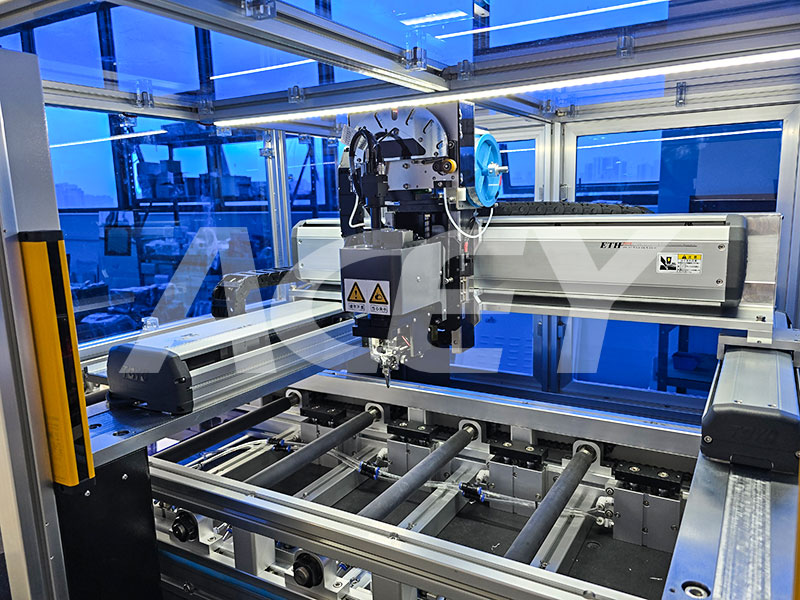

Automatic Wire Bonding Machine

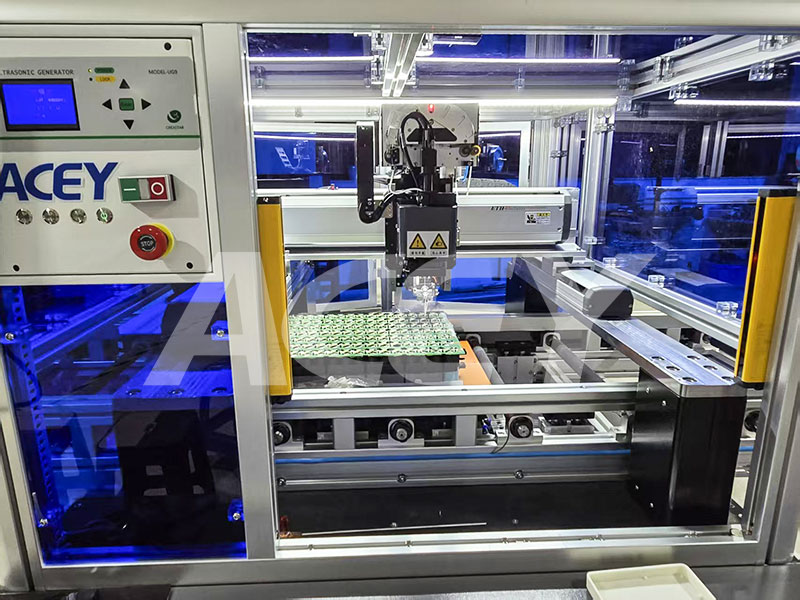

Ultrasonic Wire Bonder


Ultrasonic Wire Bonding Equipment

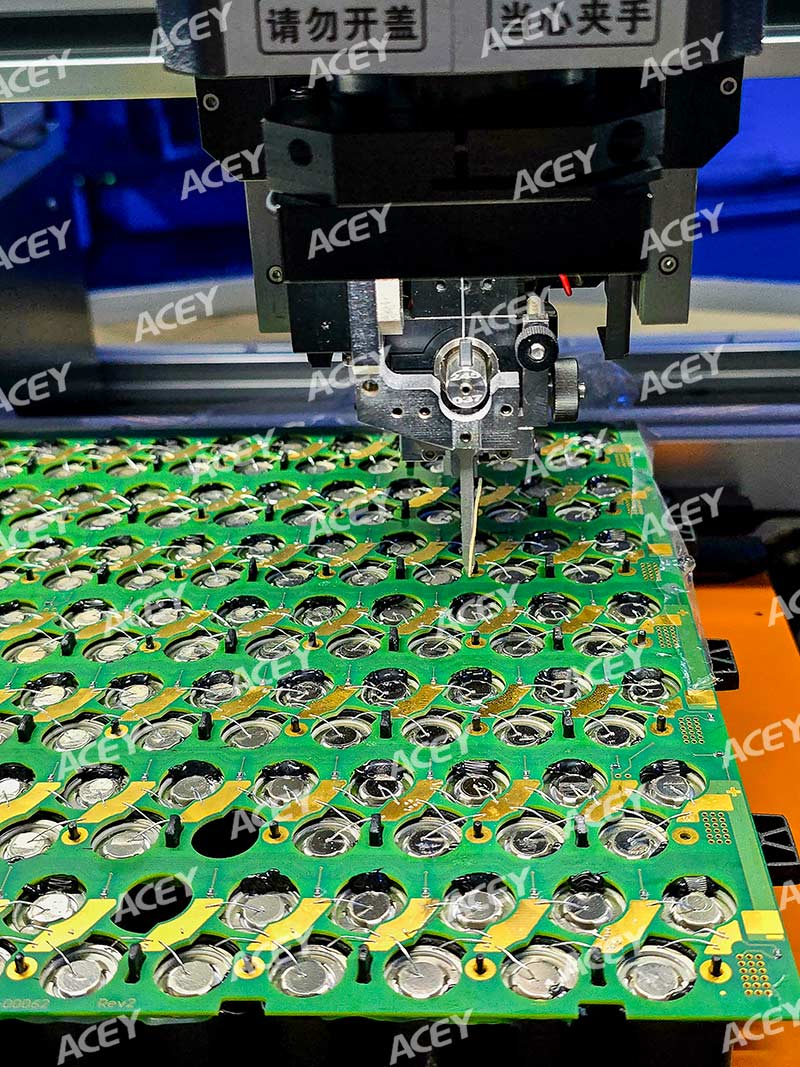

Wedge Wire Bonder
