Sistema di test di carica e scarica per pacchi batteria a 8 canali da 60V 50A

Sistema di test di carica e scarica per pacchi batteria a 8 canali 60V 50A

Descrizione del prodotto

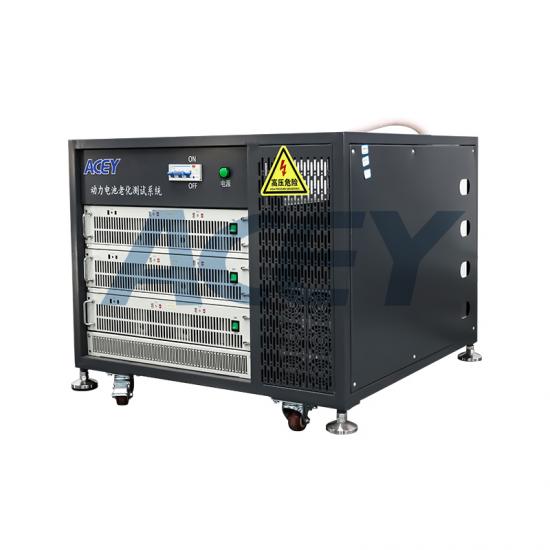

Il tester di carica e scarica per batterie ACEY-BA6050-8 60V 50A è progettato per test programmabili di carica, scarica, cicli e invecchiamento di pacchi batteria ricaricabili.

Il sistema opera in un intervallo di tensione di 8–60V e fornisce una corrente di carica e scarica regolabile da 100mA a 50A. Può essere utilizzato per test di capacità del pacco batteria, invecchiamento ciclico, analisi delle caratteristiche di carica/scarica e verifica delle prestazioni di produzione.

Il tester è configurato con 8 canali di test indipendenti, consentendo a ciascun canale di eseguire il proprio programma di carica/scarica in base a diversi requisiti di test. I passaggi di carica, scarica, riposo e ciclo possono essere combinati liberamente tramite il software di controllo, mentre sono supportati cicli nidificati multipli per test di invecchiamento e prestazioni a lunga durata.

La precisione di misurazione di tensione e corrente raggiunge ±(0,05%RD + 0,05%FS), con una risoluzione di tensione di 1mV e una risoluzione di corrente di 1mA. Il sistema registra inoltre tensione, corrente, capacità, energia, temperatura e altri dati di test per analisi e tracciabilità successive.

Applicazioni

• Test di carica/scarica di pacchi batteria agli ioni di litio
• Test di invecchiamento e cicli di pacchi batteria LiFePO4
• Test delle prestazioni di pacchi batteria al litio ternario
• Test di pacchi batteria al piombo-acido
• Test di pacchi batteria NiMH e NiCd
• Verifica della capacità del pacco batteria
• Invecchiamento ciclico del modulo batteria
• Analisi delle caratteristiche di carica/scarica del pacco batteria
• Test di sistemi batteria per EV e HEV
• Test di produzione di moduli batteria
• Manutenzione batterie per fabbriche di batterie e stazioni di ricarica

Il sistema supporta sia pacchi batteria a porta comune che pacchi batteria con porte di carica/scarica separate.

Caratteristiche del prodotto

• Dotato di 8 canali di test indipendenti, che consentono a ciascun canale di eseguire programmi di carica e scarica configurati individualmente.
• Supporta un intervallo di test di 8–60V con corrente di carica/scarica programmabile da 100mA a 50A.
• La precisione di tensione e corrente raggiunge ±(0,05%RD + 0,05%FS) per test stabili delle prestazioni della batteria.
• Supporta carica a corrente costante, carica a corrente costante/tensione costante, scarica a corrente costante, riposo, arresto e test ciclici.
• L'uscita di corrente soft-start riduce l'impatto della corrente istantanea all'inizio della carica o della scarica.
• La transizione fluida da CC a CV aiuta a evitare picchi di corrente durante il processo di carica.
• I passaggi di lavoro programmabili possono essere combinati in diverse procedure di test con nidificazione di cicli a più livelli.
• Supporta la continuazione automatica di test non terminati dopo un'interruzione di corrente, un'interruzione della comunicazione o altri arresti anomali.
• Il monitoraggio in tempo reale di tensione e corrente anomale può attivare allarmi e sospendere il canale di test interessato.
• I log di test registrano il processo di test completo e gli eventi anomali per la tracciabilità.
• Le curve di carica/scarica possono essere selezionate e combinate liberamente per l'analisi delle prestazioni della batteria.
• I dati di test possono essere esportati in file Excel e grafici per un'ulteriore elaborazione.
• Il design modulare dell'unità di potenza semplifica la manutenzione dell'attrezzatura e la sostituzione dei componenti.
• Supporta interfacce di comunicazione opzionali SMBus, I²C, HDQ, SPI, CAN e RS485.

Funzioni di test

Parametri tecnici principali

Esposizione prodotto

FAQ

*A cosa serve il tester di carica e scarica batteria ACEY-BA6050-8?
Il tester di carica e scarica batteria ACEY-BA6050-8 viene utilizzato per la carica, la scarica, l'invecchiamento ciclico, il test di capacità e l'analisi delle prestazioni di carica/scarica dei pacchi batteria. Può essere utilizzato per test di produzione di batterie, valutazione di moduli batteria e test di invecchiamento a lungo ciclo.

*Quale intervallo di tensione e corrente della batteria supporta l'ACEY-BA6050-8?
Il sistema di test di carica e scarica per pacchi batteria ACEY-BA6050-8 supporta un intervallo di tensione della batteria da 8 a 60V con corrente di carica e scarica programmabile da 100mA a 50A.

*Quali tipi di batteria può testare il tester di invecchiamento batteria ACEY-BA6050-8?
L'armadio di invecchiamento per pacchi batteria ACEY-BA6050-8può essere utilizzato per pacchi batteria al litio ternario, LiFePO4, piombo-acido, NiMH e NiCd. Supporta configurazioni di batteria sia a porta comune che a porta di carica/scarica separata.
