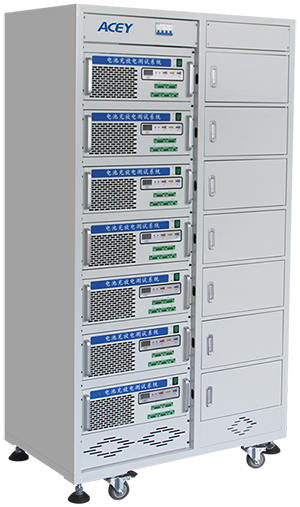

Tester di carica e scarica del pacco batterie serie ACEY-BT
June 16 , 2023Tester di carica e scarica del pacco batterie serie ACEY-BT
Applicazione e funzione
Ambito di applicazione di ACEY-BT:
L'apparecchiatura di prova di carica e scarica della serie ACEY-BT viene utilizzata principalmente per il test del ciclo di carica e scarica della batteria al litio .
Elementi di prova:
tensione di protezione della carica della batteria, tensione di protezione della scarica, capacità, ecc. Il dispositivo ha quattro fasi di prova di carica, scarica, scaffalatura e ciclo. Modificando i passaggi corrispondenti, la batteria può essere testata in base al processo impostato.
(1) Funzione di carica e scarica:
Ha una funzione di carica a corrente costante e tensione costante e una funzione di scarica a corrente costante, che può caricare e scaricare la batteria e registrare la capacità della batteria.
(2) Interfaccia di carica e scarica:
soddisfare pienamente i requisiti della porta di carica e scarica del pacco batteria e della porta di carica e scarica, ovvero 2 fili (P + P-) e 3 fili (P + PC-). Allo stesso tempo, può invecchiare la batteria dell'utensile elettrico (CH + P + P-) con protezione di carica della piastra positiva e protezione di scarica della piastra negativa.
(3) Controllare la protezione della tensione:
caricando e scaricando la batteria, controllare se la protezione di carica e la protezione di scarica della batteria funzionano.
(4) Protezione di sicurezza:
funzione di protezione della connessione anti-inversione; protezione dell'impostazione del limite superiore e inferiore della tensione; protezione della corrente di scarica sicura;
(5) Modalità in linea:
Se c'è un solo strumento o meno di 5 strumenti, può essere collegato al PC tramite la porta seriale; se più di 5 strumenti sono collegati in modalità di rete, il computer PC deve solo fornire una porta di rete per controllare meno di 60 strumenti.
(6) Sistema di controllo:
Il sistema software adotta la classica e matura modalità C/S. Esistono due metodi di comunicazione: porta seriale e rete. La porta seriale può realizzare una comunicazione accurata di diversi strumenti a breve distanza e la rete può realizzare una comunicazione accurata di più strumenti a lunga distanza.
(7) Software del computer host:
Basato sull'interfaccia operativa di Windows, utilizza il database SQL per archiviare i dati dei test, il che facilita enormemente il personale a interrogare i dati online ed esportare i dati. In base al codice a barre della batteria, all'ora e al numero del dispositivo, è possibile visualizzare la curva di invecchiamento di carica e scarica ed esportare la curva contemporaneamente all'immagine.
*La batteria può essere caricata fintanto che si trova nell'intervallo di test, evitando il problema che il caricabatterie può caricare solo un tipo specifico di batteria.
Parametri
Potenza di ingresso |
CA 220V ±10% / 50Hz |
|
Voltaggio |
Campo di misura |
10~100 V |
Precisione |
± ( 0,2% della lettura + 0,2% della portata ) |
|
Attuale |
Gamma di ricarica |
50~10000 mA |
Precisione di ricarica |
± ( 0,2% della lettura + 0,2% della portata ) |
|
Gamma di scarica |
50~20.000 mA |
|
Precisione |
± ( 0,2% della lettura + 0,2% della portata ) |
|
Ricarica |
Corrente di interruzione a tensione costante |
Minimo 50mA |
Capacità |
Precisione |
±1‰ |
Energia |
Potenza di scarica |
≦2000W |
Tempo |
Tempo di ispezione |
Ricevi in tempo reale <2S |
Intervallo di temporizzazione |
0~999 ore/fase di lavoro |
|
Intervallo di registrazione dei dati |
≥5S |
|
Versione mediana |
Serie 1.1 |
|
Ricarica |
Modalità di ricarica |
Carica a corrente costante e tensione costante |
Condizioni di taglio |
Tensione, corrente, tempo relativo, protezione da sovraccarico |
|
Scarico |
Modalità di scarica |
Scarica a corrente costante |
Condizioni di taglio |
Tensione, tempo relativo, protezione da scarica eccessiva |
|
Circolazione |
Intervallo di misurazione del ciclo |
1~999 volte |
Numero di passaggi in un singolo ciclo |
100 |
|
Campionamento di rilevamento di tensione e corrente |
Campionamento a quattro fili |
|
Banca dati |
Testare la gestione dei dati utilizzando il database SQL |
|
Metodo di comunicazione del computer superiore |
Basato su protocollo TCP/IP, porta seriale |
|
Metodo di output dei dati |
EXCEL, TXT, diagrammi e grafici |
|
Interfaccia di comunicazione |
Porta di rete |
|
Numero di canali per armadio |
6 canali, 6 righe e 1 colonna |
