Cos'è il test EOL del pacco batteria? Test EOL vs. Test di invecchiamento

Punti chiave

• Il test EOL viene eseguito dopo i principali processi di assemblaggio del pacco batteria.
• Verifica le condizioni elettriche, di isolamento, di comunicazione e funzionali.
• I risultati dei test vengono confrontati con limiti preimpostati e registrati come Pass o Fail.
• Le funzioni di codice a barre e MES possono essere utilizzate per collegare i risultati a un singolo pacco batteria.
• Il test di invecchiamento si basa sulla carica e scarica controllate.
• Il test di capacità, le curve di carica/scarica e il ciclaggio ripetuto appartengono principalmente al test di invecchiamento.
• Un breve controllo di carica o scarica durante il test EOL non deve essere confuso con un test di invecchiamento completo.

Cosa significa EOL nella produzione di pacchi batteria?

EOL sta per End of Line (fine linea).

Nella produzione di pacchi batteria, si riferisce all'ispezione effettuata dopo che il lavoro di assemblaggio principale è stato completato.

Una sequenza di produzione semplificata appare come:

Assemblaggio pacco → Saldatura → BMS e cablaggio → Assemblaggio involucro → Test EOL → Ispezione finale

In questa fase, lo scopo non è più assemblare la batteria. Lo scopo è trovare problemi che potrebbero essersi verificati durante l'assemblaggio prima che il pacco venga approvato.

Un test EOL può rilevare problemi relativi a collegamenti elettrici, isolamento, comunicazione, segnali dei sensori o dati della batteria.

Per l'uso in produzione, diverse funzioni di test vengono spesso combinate in un'unica sequenza di test piuttosto che essere controllate separatamente da diversi operatori.

Cosa viene testato durante il test EOL del pacco batteria?

Il programma di test EOL è costruito attorno ai requisiti elettrici e funzionali del pacco batteria.

Gli elementi di test includono quanto segue:

Queste funzioni consentono alla stazione EOL di controllare diverse parti del pacco batteria finito in un unico processo di test.

Perché la tensione del pacco viene controllata durante il test EOL?

La tensione del pacco è uno dei primi controlli di base dopo l'assemblaggio.

Se la tensione misurata è al di fuori dell'intervallo previsto, la causa potrebbe essere correlata al collegamento elettrico, ai gruppi di celle, al cablaggio o a un altro problema di assemblaggio.

La tensione può anche essere controllata in più di un punto durante il processo EOL.

Ad esempio, un pacco può essere misurato prima nel suo stato iniziale e poi misurato di nuovo dopo che altri elementi di prova sono stati completati. La seconda misurazione aiuta a confermare che il pacco rimanga elettricamente normale dopo la sequenza di test.

Questo è più utile che trattare la tensione come una singola lettura isolata.

Perché vengono testate la resistenza di isolamento e la tensione di tenuta?

La misurazione della tensione indica la condizione elettrica dei terminali della batteria. Non indica se il circuito ad alto potenziale è correttamente isolato dall'involucro.

Questo è lo scopo del test di isolamento.

Resistenza di isolamento

Il test di resistenza di isolamento controlla la resistenza tra il circuito della batteria e l'involucro.

I punti di misurazione includono:

Terminale positivo del pacco → Involucro

e

Terminale negativo del pacco → Involucro

Un basso valore di resistenza può indicare un problema di isolamento che richiede un'ulteriore ispezione.

Tensione di tenuta AC/DC

Un test di tensione di tenuta applica uno stress elettrico definito tra il circuito della batteria e l'involucro.

Il tester monitora la corrente di dispersione durante il test. Se la dispersione supera il limite impostato, il pacco non supera tale voce di test.

I test di resistenza di isolamento e di tensione di tenuta rispondono quindi a una domanda diversa rispetto alla normale misurazione della tensione: il sistema elettrico è sufficientemente isolato dall'involucro?

Test EOL vs. Test di invecchiamento

I test EOL e i test di invecchiamento possono entrambi coinvolgere tensione, corrente, temperatura e dati della batteria, ma vengono utilizzati per scopi diversi.

La distinzione diventa più chiara osservando la sequenza di test.

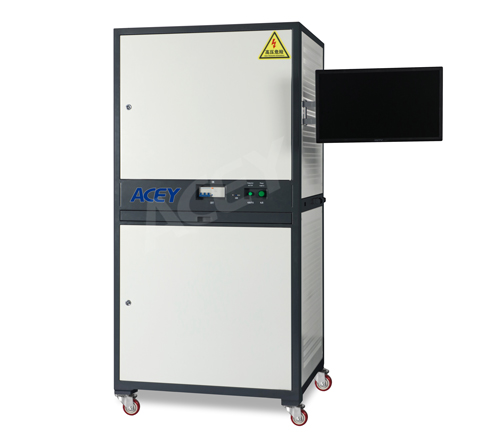

L'attrezzatura di test EOL esegue una serie di voci di ispezione e verifica se ciascuna soddisfa il limite richiesto.

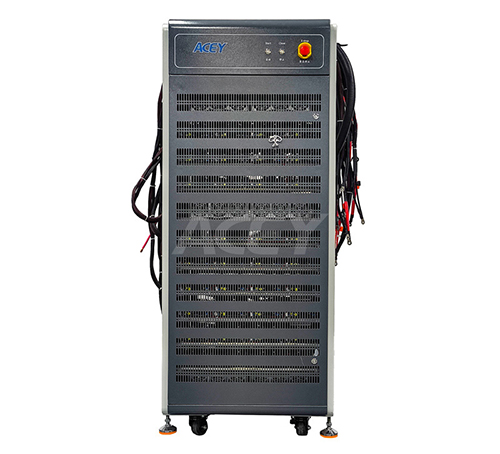

Invecchiamento della batteria attrezzatura di test esegue fasi operative programmate come:

Carica → Riposo → Scarica → Riposo → Ciclo

Il suo compito è registrare cosa succede alla batteria durante quel processo.

Cosa succede durante il test di invecchiamento della batteria?

Il test di invecchiamento della batteria si basa su operazioni di carica e scarica programmabili.

Il programma di test include:

• Carica a corrente costante
• Carica a corrente costante/tensione costante
• Scarica a corrente costante
• Riposo
• Cicli ripetuti

• Capacità
• Caratteristiche di carica
• Caratteristiche di scarica
• Caratteristiche di temperatura
• Prestazioni del ciclo

Perché vengono utilizzati sia il test EOL che il test di invecchiamento?

Risolvono diversi problemi di controllo qualità.

Il test EOL risponde a:

• Il pacco batteria finito soddisfa i criteri elettrici e funzionali richiesti?

• Come si comporta il pacco batteria durante la carica e la scarica controllate?

FAQ
*Che cos'è il test EOL del pacco batteria?
Il test EOL del pacco batteria è l'ispezione elettrica e funzionale finale eseguita dopo l'assemblaggio del pacco batteria. Verifica se il pacco finito soddisfa i limiti di test richiesti prima che superi la linea di produzione.

*Cosa controlla un test EOL?
Gli elementi tipici includono tensione del pacco, resistenza interna, resistenza di isolamento, tensione di tenuta, comunicazione, tensione delle celle, dati sulla temperatura, informazioni SOC/SOH e tracciabilità della produzione.

*Qual è la differenza tra test EOL e test di invecchiamento?
Il test EOL viene utilizzato principalmente per l'ispezione finale di produzione e per il giudizio di Pass/Fail. Il test di invecchiamento valuta il comportamento della batteria durante i processi programmati di carica, scarica, riposo e ciclaggio.

*L'invecchiamento della batteria è uguale al test di ciclo?
L'attrezzatura per l'invecchiamento può eseguire test di ciclo ripetuti, ma può anche essere utilizzata per test di capacità, caratteristiche di carica/scarica e test relativi alla temperatura. Il programma di test viene impostato in base alla valutazione richiesta.

*Il test EOL include il test di capacità?
Un test di capacità completa viene normalmente eseguito attraverso un processo controllato di carica/scarica ed è più strettamente associato ai test di invecchiamento o di carica/scarica. Il test EOL può includere controlli funzionali più brevi, ma non utilizza un ciclo di capacità completa come metodo di ispezione principale.

*Qual è la differenza tra resistenza di isolamento e test di tensione di tenuta?
Il test di resistenza di isolamento misura la resistenza tra il circuito della batteria e l'involucro. Il test di tensione di tenuta applica uno stress elettrico definito e monitora se l'isolamento rimane entro il limite di dispersione specificato.
