In generale, la capacità di apparecchiature di prova per batterie al litio è diviso in carica a corrente costante, carica a tensione costante e scarica a corrente costante nel processo di test di carica e scarica della batteria agli ioni di litio.

1. La carica a corrente costante significa che la corrente è sempre costante e la tensione sale lentamente al valore impostato (la tensione limite superiore della batteria al litio ternaria è 4,2 V). La corrente per la carica a corrente costante è compresa tra 0,5 C e 1,0 C.

2. La carica a tensione costante si riferisce al processo in cui la tensione della batteria al litio sale a 4,2 V e la corrente diminuisce lentamente con una tensione costante. La corrente diminuisce gradualmente in base alla saturazione della batteria, quando scende alla corrente di taglio impostata. (La corrente di interruzione è generalmente 0,01 C della capacità) Si considera che la carica sia terminata. (C è un modo per esprimere la capacità nominale della batteria rispetto alla corrente. Ad esempio, se la batteria ha una capacità di 1000 mAh, 1C significa che la corrente di carica è 1000 mA.)

3. La scarica a corrente costante si riferisce al processo in cui la corrente rimane costante e la tensione diminuisce lentamente. (La batteria al litio ternaria ha una tensione limite inferiore di 3,0 V)

La relazione tra il tempo di carica e scarica dell'apparecchiatura di prova della sottocapacità della batteria al litio e la capacità della batteria al litio

La formula di calcolo 0.2C è la seguente: tempo di carica t=potenza della batteria c/corrente di carica i

Quindi, supponiamo che la capacità della batteria sia 2000MAH, imposta la corrente di carica su 1000MA e il tempo di carica teorico è 2000/400=5 ore

Ma in pratica, il tempo di ricarica è più lungo del tempo teorico a causa della perdita di energia durante la ricarica. In genere, viene aggiunta un'altra ora come tempo di pressione costante.

Tempo di scarica a corrente costante t=potenza batteria c/corrente di carica i

Supponendo che la capacità della batteria sia 2000MAH, impostare la corrente di carica su 400MA e il tempo di scarica teorico è 2000/1000=5 ore

La formula di calcolo 0,5C è la seguente: tempo di carica t=potenza della batteria c/corrente di carica i

Quindi, supponiamo che la capacità della batteria sia 2000MAH, imposta la corrente di carica su 1000MA e il tempo di ricarica teorico è 2000/1000=2 ore

Ma in pratica, il tempo di ricarica è più lungo del tempo teorico a causa della perdita di energia durante la ricarica. In genere, viene aggiunta un'altra ora come tempo di pressione costante.

Tempo di scarica a corrente costante t=potenza batteria c/corrente di carica i

Supponendo che la capacità della batteria sia 2000MAH, impostare la corrente di carica su 1000MA e il tempo di scarica teorico è 2000/1000=2 ore

La formula di calcolo 1C è la seguente: tempo di carica t=potenza della batteria c/corrente di carica i

Quindi, supponiamo che la capacità della batteria sia 2000MAH, imposta la corrente di carica su 2000MA e il tempo di carica teorico è 2000/2000=1 ora

Ma in pratica, il tempo di ricarica è più lungo del tempo teorico a causa della perdita di energia durante la ricarica. In genere, viene aggiunta un'altra ora come tempo di pressione costante.

Tempo di scarica a corrente costante t=potenza batteria c/corrente di carica i

Supponendo che la capacità della batteria sia 2000MAH, impostare la corrente di carica su 2000MA e il tempo di scarica teorico è 2000/2000=1 ora

Le batterie di cui sopra si basano sull'intervallo di tensione delle batterie al litio ternarie (ossido di cobalto di litio, manganato di litio) come limite superiore di carica di 4,2 V e il limite inferiore di scarica è 3,0 V.

L'intervallo di tensione della batteria al litio ferro fosfato è il limite superiore di carica è 3,65 V e il limite inferiore di scarica è 2,0 V.

L'intervallo di tensione della batteria al litio titanato è che il limite superiore di carica è 2,5 V e il limite inferiore di scarica è 1,5 V.

Circostanze specifiche Poiché la capacità delle batterie al litio continua ad aumentare, la corrente dell'apparecchiatura di prova della capacità inferiore della batteria al litio è spesso inferiore all'impostazione della corrente di capacità nominale della batteria durante l'uso, il che porta ad un aumento del tempo di prova e il risultato della capacità sarà essere un po' più alto del test 1C.

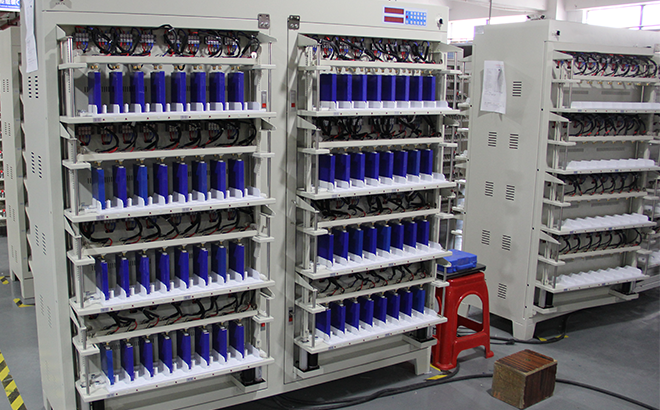

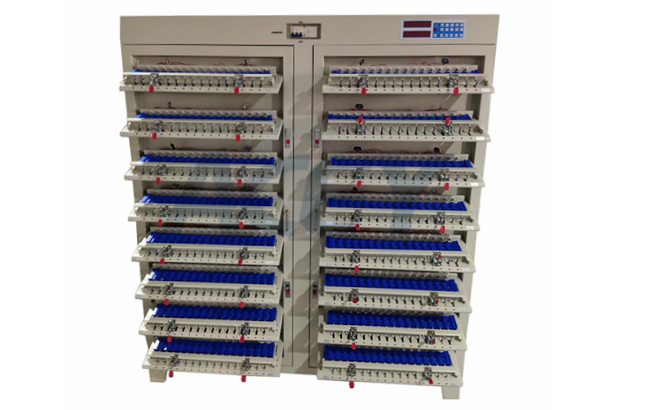

ACEY fornisce diversi canali e diversi amplificatori macchina di classificazione della capacità delle celle , la nostra macchina può essere utilizzata per celle cilindriche, celle a sacchetto e celle prismatiche.
