Macchina automatica 2-in-1 per l'applicazione della carta isolante delle batterie e la selezione

Macchina automatica 2-in-1 per l'incollaggio della carta isolante delle batterie e lo smistamento

Panoramica del prodotto

ACEY-SS11 è un sistema automatico di lavorazione delle celle cilindriche che combina l'applicazione della carta isolante, il test delle batterie e lo smistamento a 11 canali in un'unica linea di produzione. È progettato per celle cilindriche come 14650, 18650, 21700, 26650 e 32700.

L'apparecchiatura alimenta automaticamente le celle da una tramoggia, applica un anello di carta isolante, esegue i test elettrici configurati e smista le celle nei rispettivi canali di raccolta in base ai risultati dei test. Le celle difettose vengono identificate automaticamente e smistate nel canale NG designato.

I dati dei test delle batterie possono essere analizzati, registrati e caricati su un sistema MES per la tracciabilità della produzione. La macchina per l'incollaggio della carta isolante e la macchina di smistamento possono funzionare indipendentemente oppure essere collegate come una linea di produzione integrata.

Con una capacità di lavorazione fino a 4800 celle all'ora, ACEY-SS11 è adatta ai produttori di pacchi batteria cilindrici che richiedono isolamento, test, classificazione e abbinamento delle celle efficienti.

Caratteristiche del prodotto

• Integra l'incollaggio automatico della carta isolante, il test delle celle e lo smistamento a 11 canali.
• Supporta celle 14650, 18650, 21700, 26650, 32650 e 32700.
• L'efficienza di smistamento raggiunge fino a 4800 celle all'ora.
• Le celle qualificate vengono smistate in base ai gradi preimpostati, mentre le celle difettose entrano nel canale NG designato.
• Supporta l'archiviazione dei dati dei test, la connessione MES e la scansione opzionale di codici QR o codici a barre.
• Le unità di incollaggio della carta e di smistamento possono funzionare indipendentemente o come linea integrata.

Applicazioni principali
La macchina è adatta per celle cilindriche agli ioni di litio 14650, 18650, 21700, 26650, 32650, 32700 utilizzate in:

• Pacchi batteria per biciclette elettriche
• Pacchi batteria per scooter elettrici
• Batterie per utensili elettrici
• Sistemi portatili di accumulo energetico
• Batterie per motociclette elettriche
• Batterie per apparecchiature di pulizia
• Batterie per apparecchiature medicali
• Pacchi batteria industriali
• Altre applicazioni con batterie cilindriche al litio

Processo di lavorazione

• Le celle cilindriche vengono caricate nella tramoggia di alimentazione.
• Le celle vengono disposte e trasferite automaticamente alla stazione di incollaggio della carta isolante.
• Un anello di carta isolante, noto anche come carta d'orzo, viene applicato all'area del terminale della cella.
• Le celle vengono trasferite alla macchina di test e smistamento.
• I parametri della batteria configurati vengono misurati.
• I dati dei test vengono analizzati e registrati dal computer industriale.
• Le celle qualificate vengono smistate nei canali OK.
• Le celle difettose vengono smistate automaticamente nel Canale NG.
• I dati di produzione e dei test possono essere caricati sul sistema MES.

Specifiche tecniche

Dimensioni della macchina

Requisiti dell'ambiente operativo

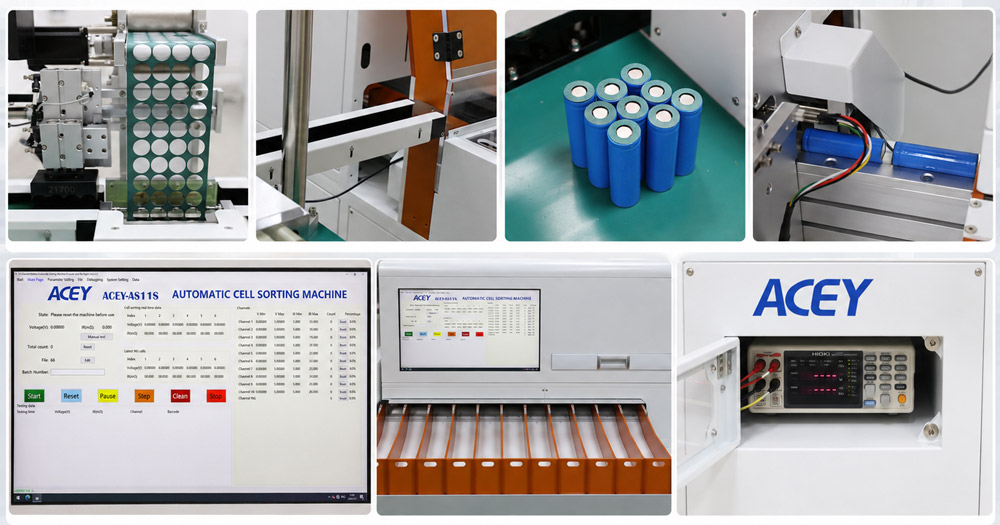

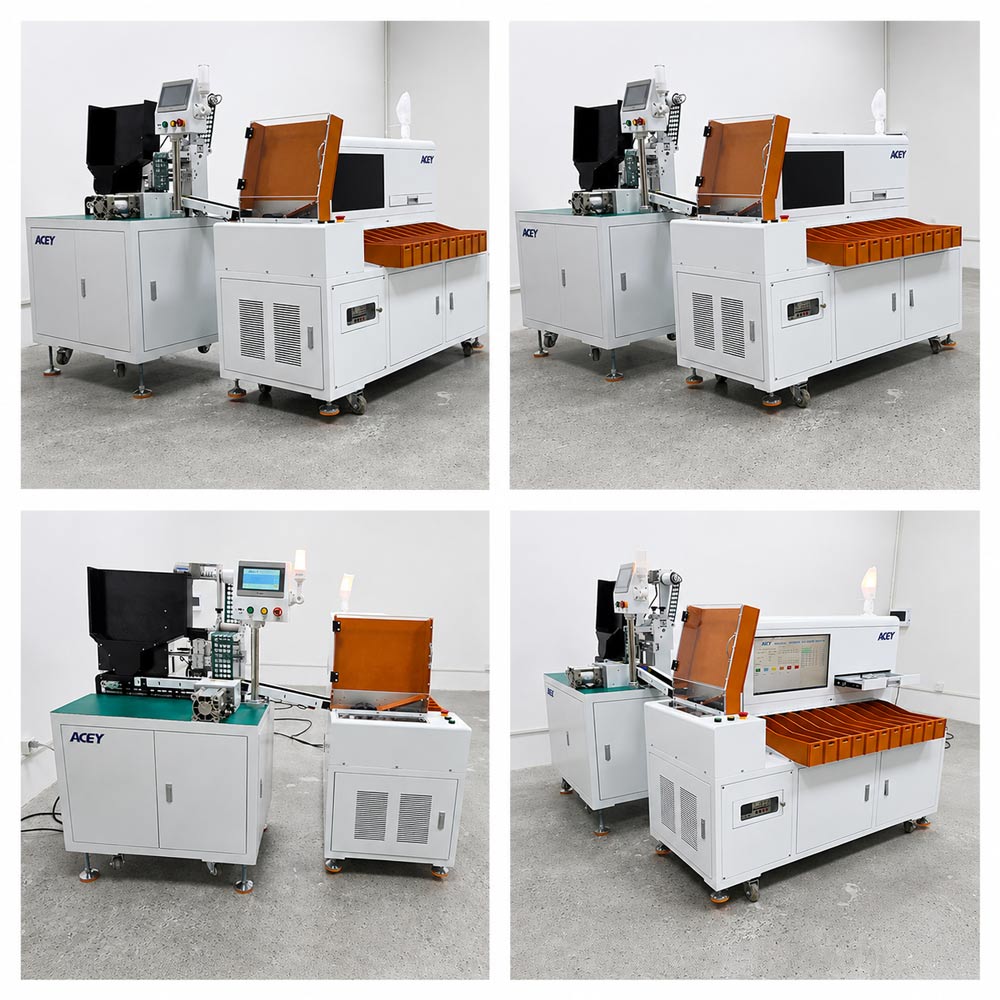

Visualizzazione del prodotto

FAQ

*Quali dimensioni di celle cilindriche può processare ACEY-SS11?
La macchina standard è adatta per celle cilindriche 14650, 18650, 21700, 26650 e 32700

*Qual è la capacità produttiva?
La linea per l'applicazione della carta isolante e lo smistamento può processare fino a 4800 celle all'ora. La produzione effettiva può variare in base al modello di cella, al tempo di test e alle impostazioni di smistamento.

*Le due macchine possono funzionare separatamente?
Sì. La macchina per l'applicazione della carta isolante e la macchina di smistamento a 11-canali possono funzionare in modo indipendente oppure essere collegate per una produzione continua.

*Quali parametri può testare la macchina?
Le funzioni di test dipendono dallo strumento di misurazione selezionato e dalla configurazione del progetto. Il test della tensione della batteria e della resistenza interna può essere configurato utilizzando diversi marchi e modelli di tester.

*La macchina può memorizzare i dati dei test della batteria?
Sì. Il computer industriale può raccogliere, analizzare e memorizzare i risultati dei test delle celle per la gestione della produzione e il controllo qualità.

*La macchina supporta l'integrazione MES?
Sì. La comunicazione MES può essere configurata per la raccolta dati, il caricamento e la tracciabilità della produzione delle batterie. Il protocollo di comunicazione richiesto deve essere confermato prima della produzione.

*È possibile scansionare codici QR e codici a barre?
Sì. Le funzioni di scansione dei codici QR e dei codici a barre sono disponibili come configurazioni opzionali.

*Quanto tempo richiede il cambio del modello di cella?
Un cambio modello tipico richiede circa 30 minuti. Il tempo effettivo dipende dalle differenze tra le dimensioni delle celle e dalle regolazioni meccaniche necessarie.

*L'apparecchiatura può essere collegata ad altre macchine di produzione?
Sì. ACEY-SS11 può essere integrata con apparecchiature a monte e a valle in base al processo di produzione del pacco batteria e alla disposizione dell'officina.
