Saldatrice laser a sbalzo da 1500W per pacchi batteria al litio

Saldatrice laser a sbalzo da 1500 W per pacchi batteria al litio

Panoramica del prodotto

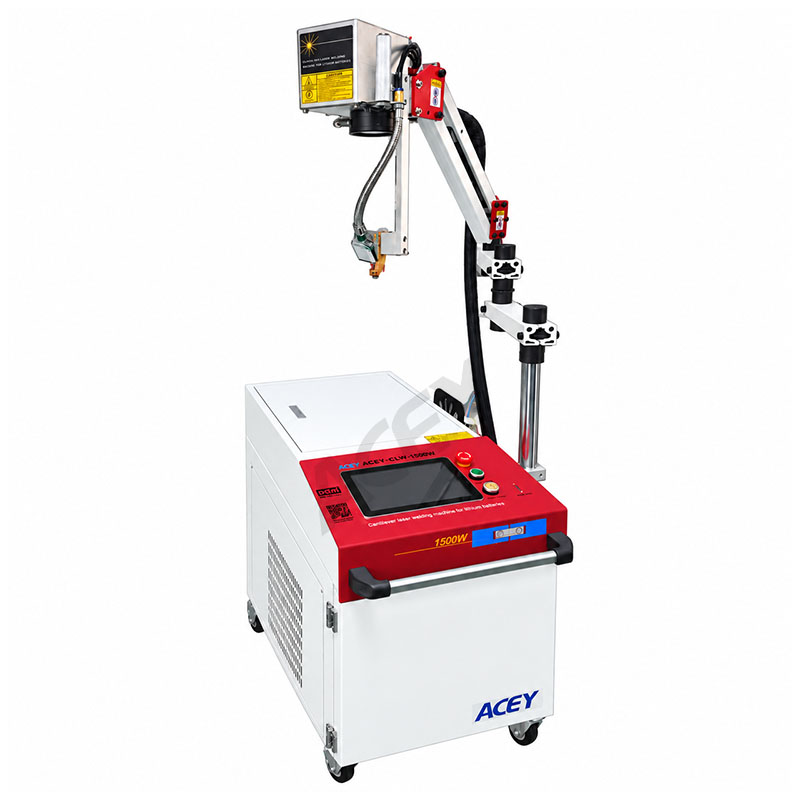

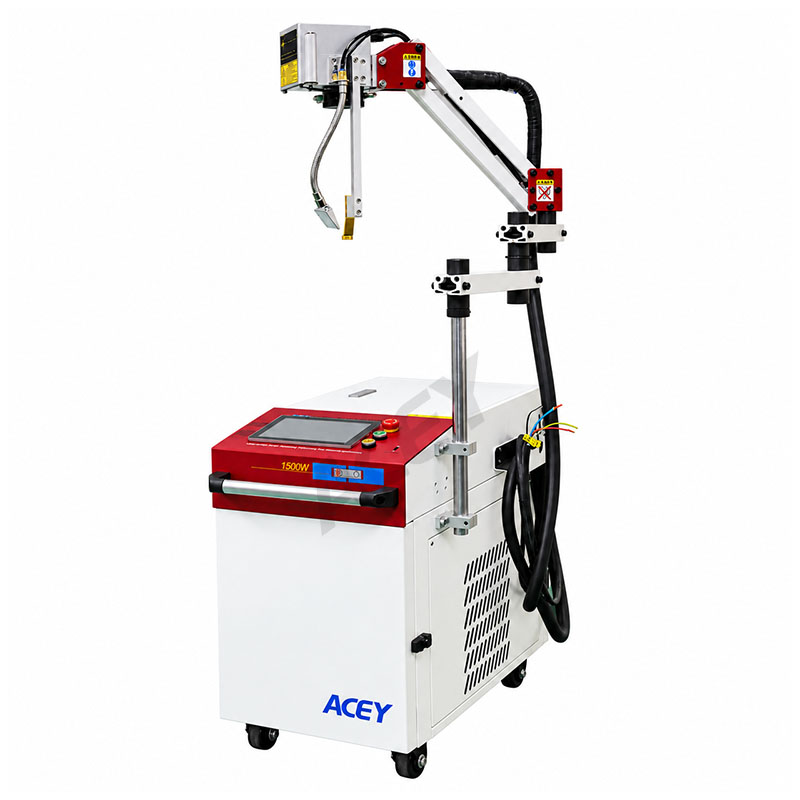

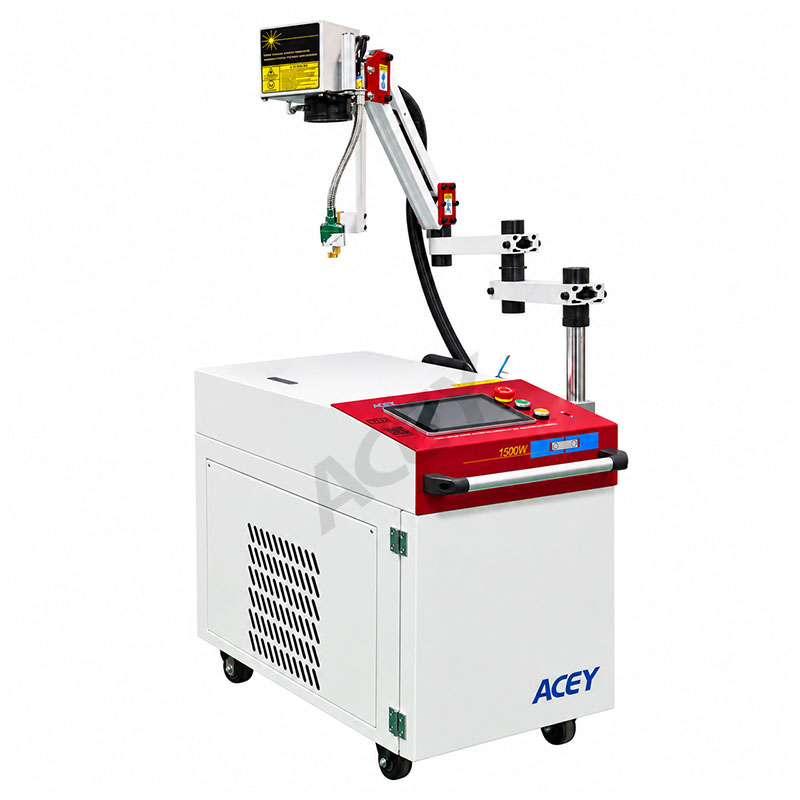

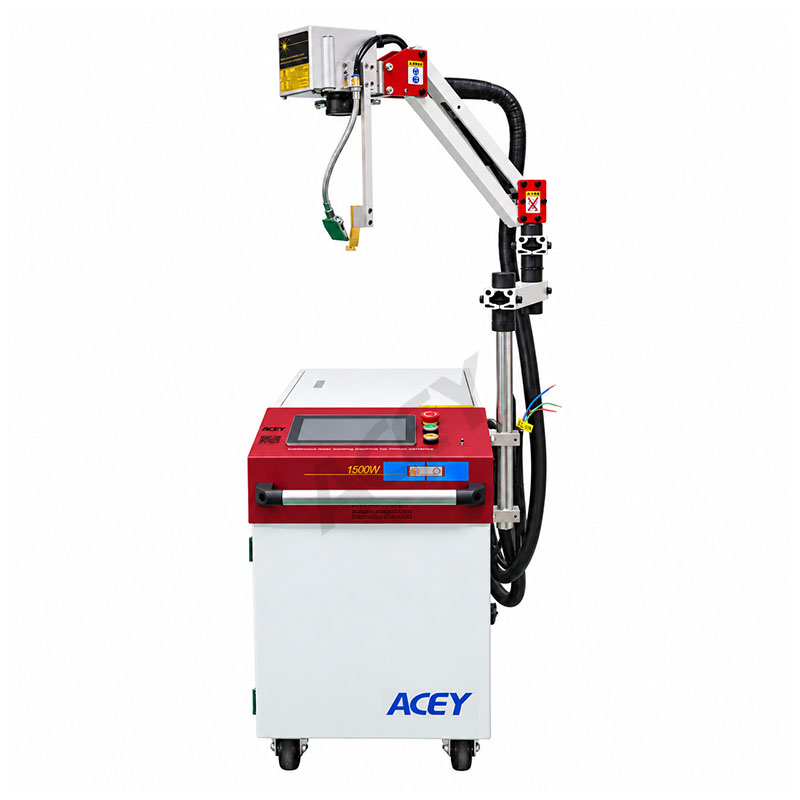

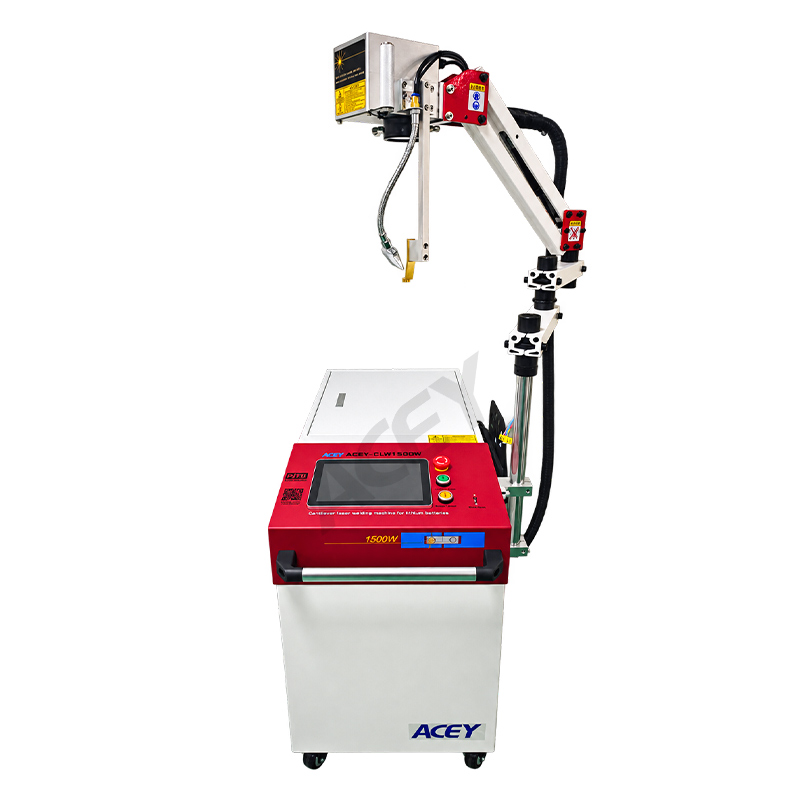

La saldatura delle connessioni delle batterie richiede l'accesso al giunto, un modello di saldatura adatto e un erogazione di energia controllata. La saldatrice laser a sbalzo ACEY-CLW1500 unisce queste funzioni in un sistema montato su armadio con un braccio a sbalzo flessibile.

L'operatore posiziona la testa di saldatura sull'area di connessione, mentre il galvanometer dirige il fascio lungo il percorso programmato. Il software di elaborazione grafica supporta la preparazione dei motivi e la forma d'onda dell'energia in uscita può essere regolata in base al materiale e ai requisiti del giunto.

La macchina utilizza il raffreddamento ad acqua e funziona con CA 220 V ±10%. Il suo armadio rinforzato fornisce una superficie di lavoro rigida, combinando l'attrezzatura di saldatura e lo spazio di lavoro in un'unica installazione.

Caratteristiche principali

• Posizionamento a sbalzo a tre assi: Regola la posizione della testa di saldatura per adattarla a diversi layout di batteria e punti di connessione accessibili.

• Uscita laser da 1500 W: Imposta il livello di potenza in base allo spessore del materiale e ai requisiti di saldatura.

• Modelli di galvanometro programmabili: Adatta il percorso di saldatura alla forma e all'area disponibile del giunto.

• Software di elaborazione grafica: Prepara i modelli di saldatura e configura le impostazioni del processo tramite l'interfaccia software.

• Forme d'onda di energia regolabili: Controlla l'erogazione di energia per diversi materiali e design di connessione.
• Sistema di raffreddamento ad acqua: Gestisce il calore operativo durante la saldatura.
• Armadio di lavoro rinforzato: Utilizza la superficie rigida dell'armadio per il posizionamento del pezzo e la preparazione alla saldatura.

• Capacità di marcatura aggiuntiva: Esegue la marcatura di targhette in acciaio inossidabile insieme alle attività di saldatura delle batterie.


Materiali di saldatura

La saldatrice laser a sbalzo ACEY-CLW1500 supporta materiali compositi in alluminio, nichel, rame e rame-alluminio per le connessioni di batterie al litio. I giunti tipici includono alluminio su alluminio, foglio composito rame-alluminio su alluminio e rame su rame. Le impostazioni di saldatura dipendono dallo spessore del materiale e dal design del giunto.

Specifiche Tecniche

Applicazioni

• Assemblaggio di pacchi batteria per accumulo di energia

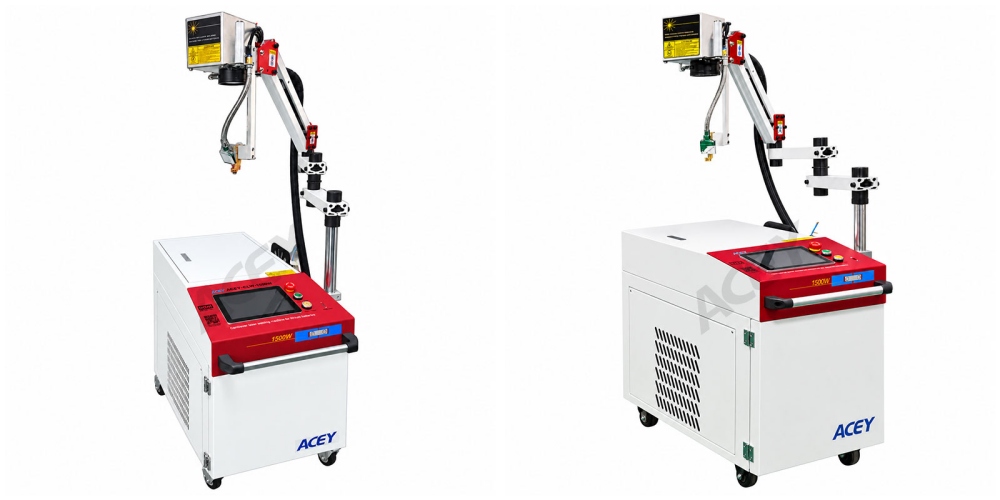

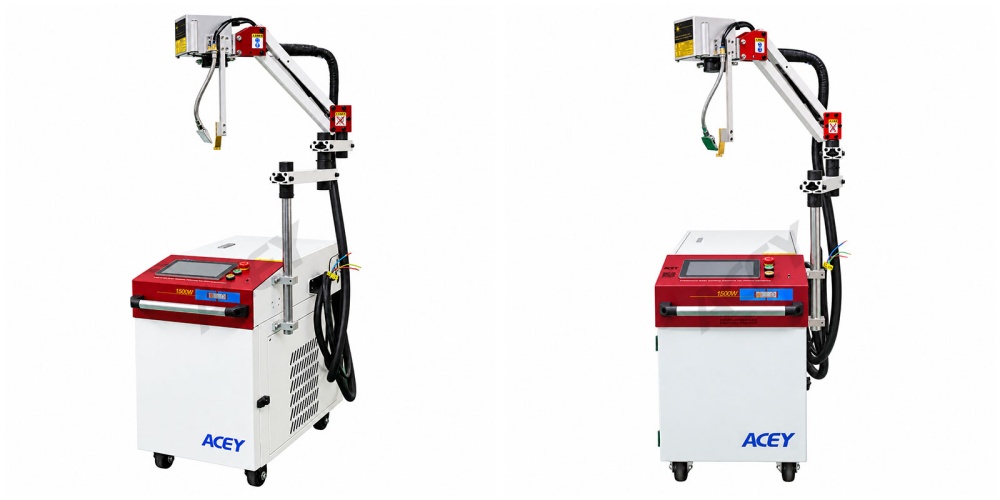

Esposizione del prodotto

Domande frequenti

*Come viene posizionata la testa di saldatura sopra il pacco batteriaconferma?
La saldatrice laser a sbalzo ACEY-CLW1500 utilizza un sbalzo a collegamento a tre assi per posizionare la testa di saldatura. Una volta posizionata, il galvanometro controlla il motivo di saldatura programmato all'interno dell'area di lavoro.

*Cosa significa la specifica del sbalzo di 90 cm?
Descrive l'intervallo di oscillazione del sbalzo. Non deve essere interpretato come un campo di scansione di 900 × 900 mm o come una specifica di corsa automatica degli assi. Fornire le dimensioni del pacco e lo schema di collegamento in modo da poter valutare l'accesso alla saldatura.

*Questa macchina può saldare connessioni di batterie in rame?
Sì. I riferimenti di processo forniti includono giunti da rame a rame a spessori nominali del materiale di 1,0 mm e 1,5 mm. L'idoneità effettiva dipende dallo spessore di ciascuno strato, dal design del giunto e dalle condizioni della superficie. Le applicazioni in rame richiedono inoltre particolare attenzione alla manutenzione della finestra di protezione.
