Macchina automatica per manicotti termoretraibili in PVC a batteria 18650 21700 26650 con coperchio

Macchina automatica per manicotti termoretraibili in PVC a batteria 18650 21700 26650 con coperchio

Descrizione del prodotto

La macchina automatica per guaine termoretraibili ACEY-ASM-1C con coperchio di sicurezza è adatta per l'applicazione automatica di guaine termoretraibili su batterie al litio AA, AAA, cilindriche 18650, 21700, 26650 e altre batterie con involucro in acciaio. Applica automaticamente le guaine termoretraibili sulle batterie tramite un sistema di alimentazione servoassistito, fora e inserisce cuscinetti isolanti nelle guaine, quindi passa le celle attraverso il forno di termoretrazione, dove possono ruotare per una termoretrazione uniforme. Successivamente, una stazione riservata consente la marcatura a getto d'inchiostro e le batterie finite vengono scaricate nella stazione di stoccaggio. Una volta riempito il buffer, le batterie vengono automaticamente spinte in vassoi di plastica.

Composizione del sistema

a) Meccanismo di caricamento automatico: le batterie vengono caricate nella scatola e un motore a velocità controllata le estrae con un movimento rotatorio.
b) Trasportatore di materiali: i materiali vengono trasportati da un motore a velocità controllata e da un motore passo-passo.

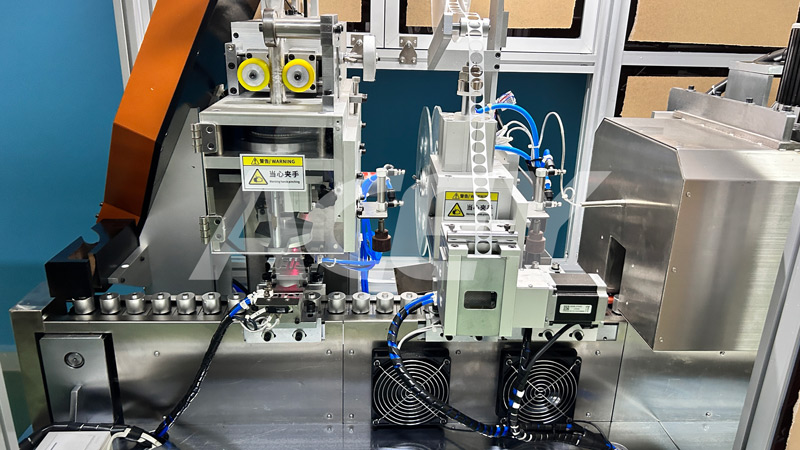

c) Gruppo manicotto: composto da un servomotore e da un sistema di taglio, ogni componente svolge la sua funzione specifica nella propria posizione.
d) Punzonatura e posizionamento dei cuscinetti: perfora e inserisce automaticamente i fogli isolanti.
e) Guaina termorestringente: restringe automaticamente la guaina a una temperatura impostata.
f) Controllo elettrico: composto principalmente da un interruttore pneumatico, un alimentatore CC, un PLC, sensori, relè, ecc.
g) Struttura meccanica: composta da profili in alluminio, armadi in lamiera, staffe, ecc.
h) Caricamento automatico del vassoio: dopo la termoretrazione, le celle vengono tamponate in una linea di accumulo e spinte su un vassoio di plastica. Una volta pieno, il vassoio si solleva automaticamente e un processo manuale lo rimuove e ne sostituisce uno vuoto.

Caratteristiche
a) Meccanismo di caricamento automatico per caricare intere scatole di batterie
b) Rack di scarico automatico per scarico automatico
c) Sensore fotoelettrico per il rilevamento in linea (rilevamento della presenza di batterie)
d) Memoria automatica per gli spazi vuoti
e) Applicazione automatica di guaina termorestringente, punzonatura automatica di guarnizioni isolanti, posizionamento di batterie, termoretrazione automatica e conteggio e visualizzazione automatici
f) Alimentazione del tubo termorestringente servocontrollata per un'elevata precisione di alimentazione
g) Soffiante ad aria calda con circolazione interna per la regolazione automatica della temperatura e minimi differenziali di temperatura
h) La rotazione automatica delle batterie all'interno del forno di termoretrazione garantisce un restringimento uniforme e un'eccellente rotondità
i) Breve tempo di permanenza della batteria nel forno, riducendo al minimo le prestazioni dei termistori PTC
j) Velocità regolabile del trasportatore a batteria, che consente una regolazione flessibile a diverse velocità
Dotato di un sensore di marcatura a colori, specifico per la laminazione di pellicole a colori, per controllare la precisione di alimentazione

Specifica

• Efficienza e modello di produzione: 50-60 pezzi/minuto, tasso di utilizzo delle attrezzature superiore al 99% e tasso di resa superiore al 99,5%.
• Modelli di batterie applicabili: batterie cilindriche (compatibili con varie altezze).
• Precisione della lunghezza di taglio entro ±0,3 mm.
• Forno ad aria calda lunghezza 1000mm, temperatura e velocità regolabili (circa 165°C).

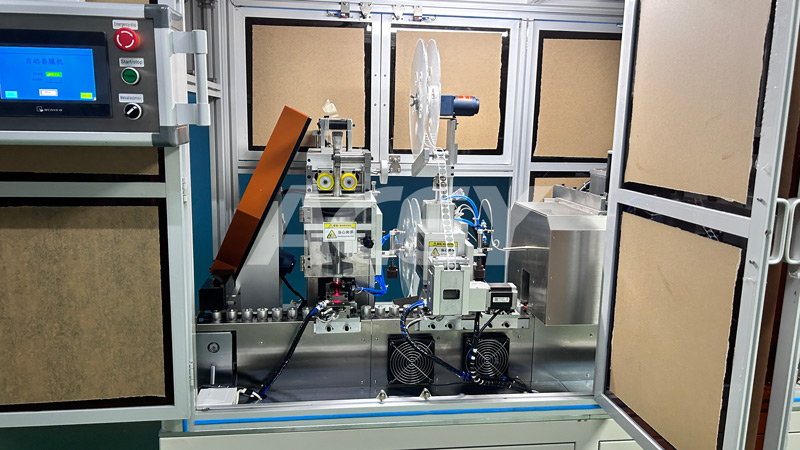

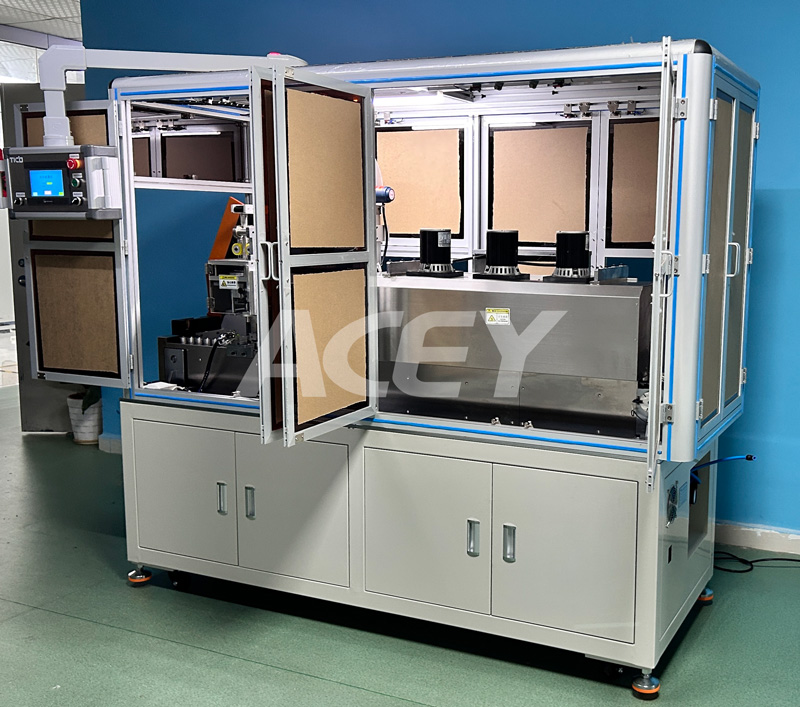

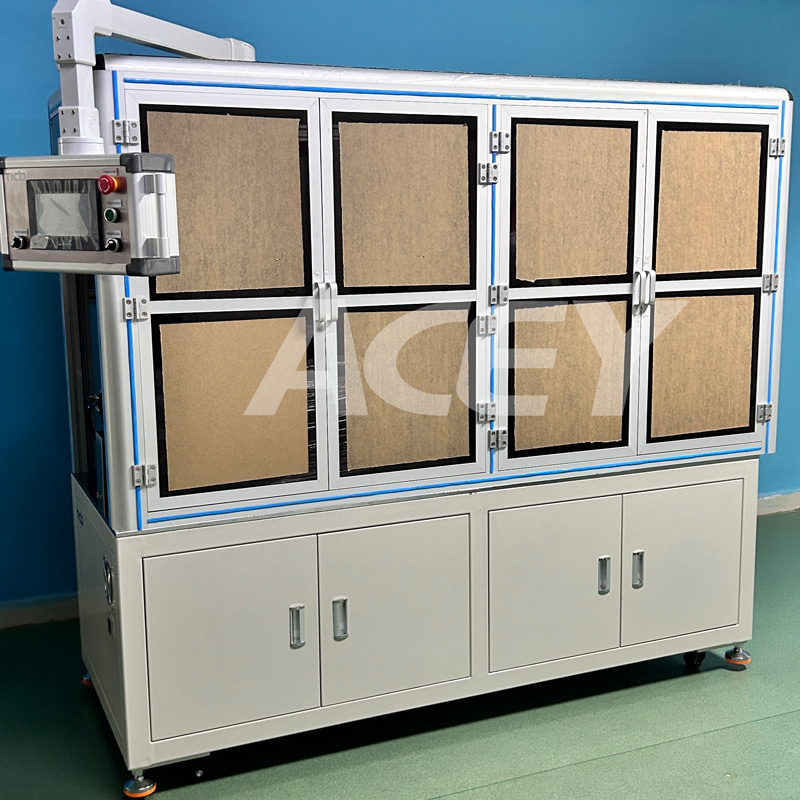

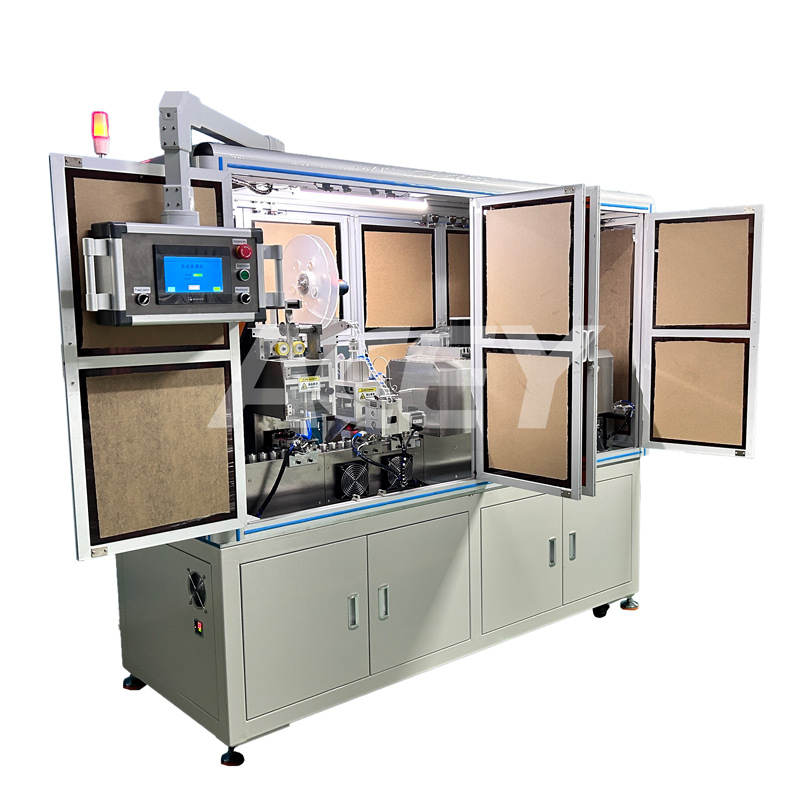

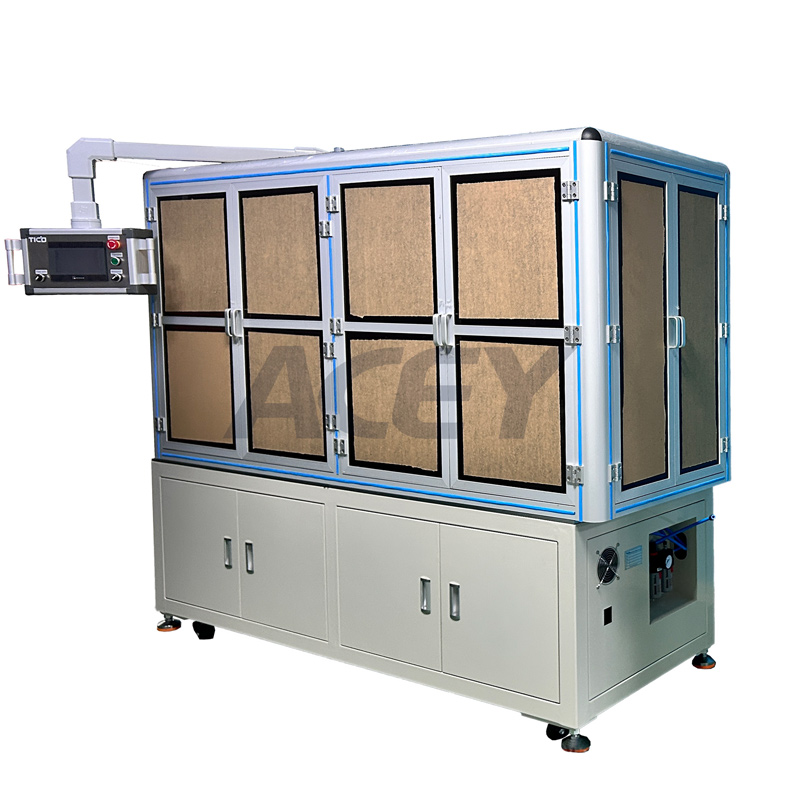

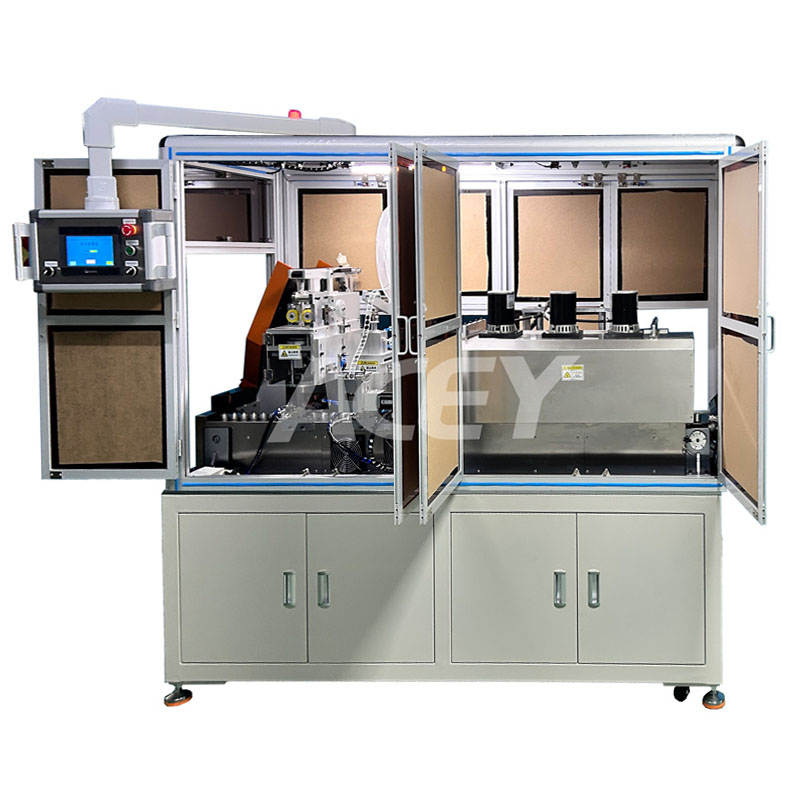

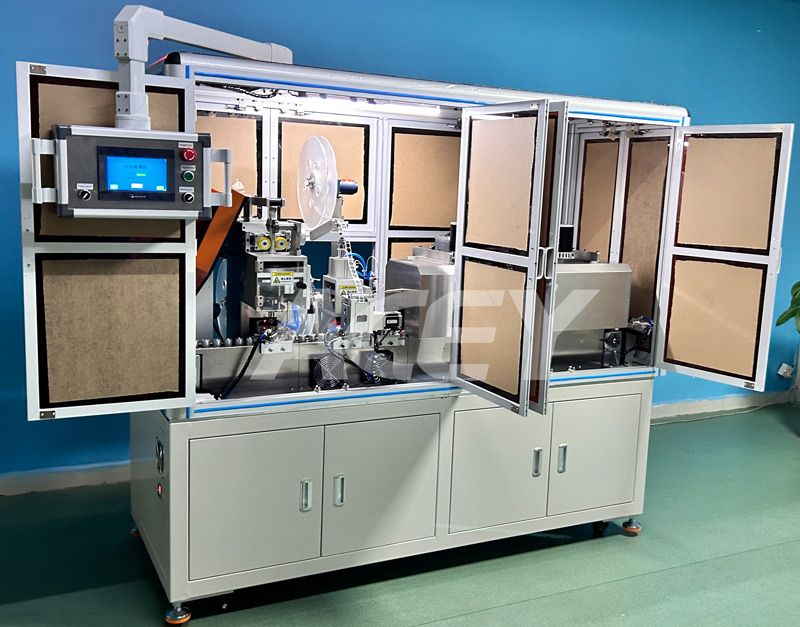

Dettagli del prodotto
