Saldatrice a ultrasuoni per cablaggi da 20 kHz 6500 W

Saldatrice a ultrasuoni per cablaggi da 20kHz 6500W

Descrizione del prodotto

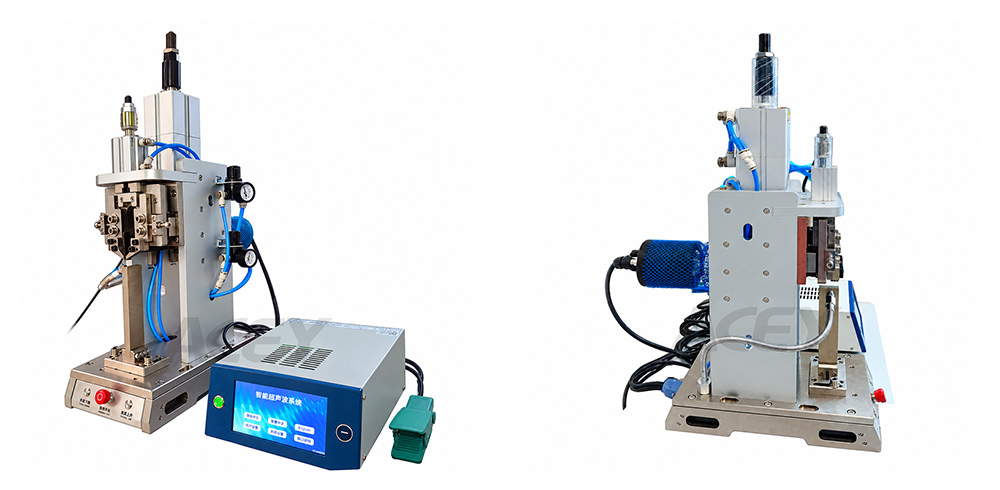

Saldatrice a ultrasuoni per cablaggi ACEY-UWM-20-6500 unisce le estremità dei fili tramite vibrazione ultrasonica e pressione. Viene utilizzata nella produzione di cablaggi automobilistici, nel cablaggio di moduli batteria e in altre applicazioni di connessione elettrica. La macchina opera a 20kHz con una potenza nominale di 6500W, e il sonotrodo di saldatura superiore è abbinato alle dimensioni del filo e ai requisiti della giunzione.

Il circuito DSP e il sistema di controllo digitale ICS supportano modalità di saldatura ad ampiezza ultrasonica, energia e tempo continuamente regolabili, oltre al tracciamento automatico della frequenza. Gli operatori possono impostare e richiamare i parametri di saldatura tramite il touchscreen da 7 pollici quando passano da un lavoro di saldatura validato all'altro. La protezione con password multilivello separa il normale funzionamento dalla regolazione dei parametri.

La macchina utilizza un azionamento pneumatico e una struttura separata tra testa di saldatura e generatore per facilitare l'installazione e la manutenzione. La protezione da tensione, sovracorrente e sovraccarico di saldatura monitora il funzionamento del sistema. I risultati della saldatura possono essere esportati tramite un protocollo di comunicazione standard, con un'interfaccia predisposta per l'integrazione MES.

Caratteristiche del prodotto

• Sistema a ultrasuoni da 20kHz con potenza nominale di 6500W: Configurato per le specifiche applicazioni di saldatura da filo di rame a nastro nell'assemblaggio di moduli batteria.
• Parametri di saldatura regolabili: Ampiezza ultrasonica continuamente regolabile, con modalità di saldatura a energia e tempo per diverse esigenze di processo.
• Richiamo dei parametri preimpostati: Supporta molteplici preimpostazioni dei parametri di saldatura, consentendo agli operatori di richiamare le impostazioni per lavori di saldatura validati.
• Controllo digitale del processo: Il sistema ICS offre campionamento al millisecondo, autodiagnostica all'avvio e tracciamento automatico della frequenza durante il funzionamento.
• Touchscreen da 7 pollici: Fornisce un'interfaccia grafica per la regolazione dei parametri, il funzionamento della macchina e la visualizzazione dei risultati di saldatura.
• Output dei dati di saldatura: Supporta l'output dei risultati di saldatura tramite un protocollo di comunicazione standard e fornisce un'interfaccia per l'integrazione MES.
• Protezione del sistema: Include protezione da tensione, protezione da sovracorrente e feedback di sovraccarico di saldatura.
• Protezione tramite password multilivello: Separa l'accesso dell'operatore dalla regolazione dei parametri e dalle funzioni di gestione.

Applicazioni di saldatura per moduli batteria

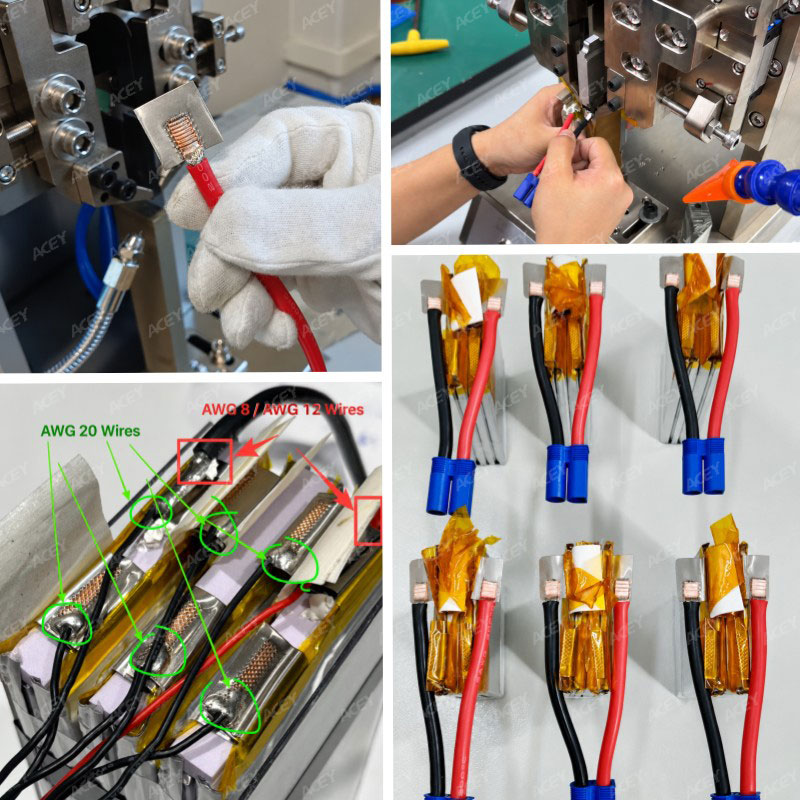

Questa configurazione è destinata alla saldatura di fili di rame su nastri di rame nichelato durante l'assemblaggio dei moduli batteria. Le applicazioni di riferimento includono i cavi di collegamento del modulo principale e i cavi CCS.

Le dimensioni del segno di saldatura sono riferimenti di processo per l'applicazione specificata. Le attrezzature finali e le impostazioni di saldatura dipendono dalla costruzione del filo, dallo spessore del nastro, dalle condizioni del materiale e dallo spazio di saldatura disponibile.

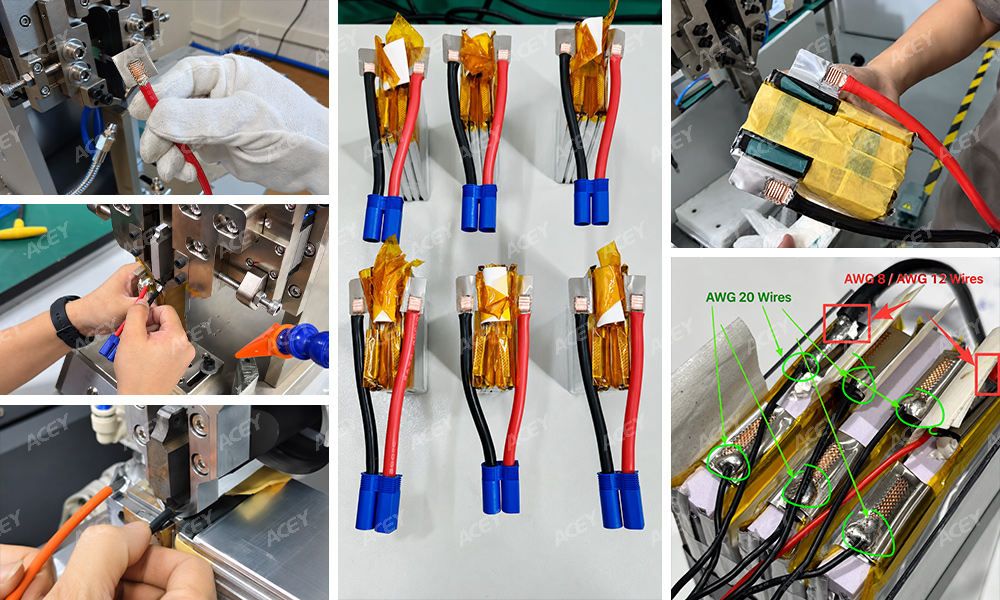

Risultati di saldatura per pacchi batteria a sacchetto

Specifiche tecniche

Assistenza e supporto

ACEY fornisce una garanzia sull'apparecchiatura di un anno secondo i termini di garanzia concordati, insieme alla formazione sull'uso e sulla manutenzione. La formazione copre la struttura dell'apparecchiatura, il normale funzionamento, la manutenzione ordinaria, la risoluzione dei problemi e le procedure di emergenza. È disponibile un servizio tecnico continuativo dopo il periodo di garanzia.

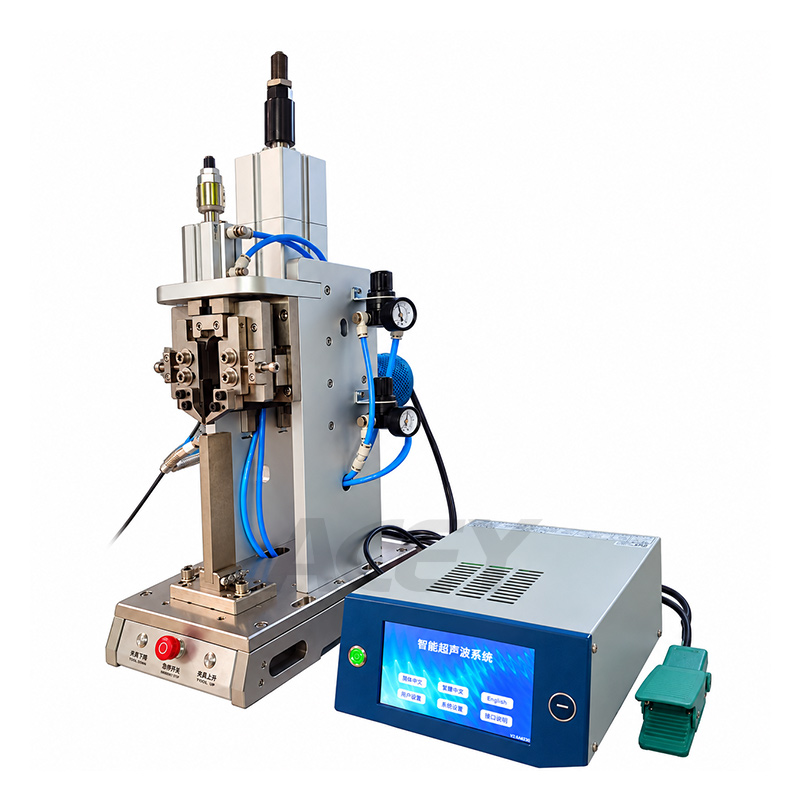

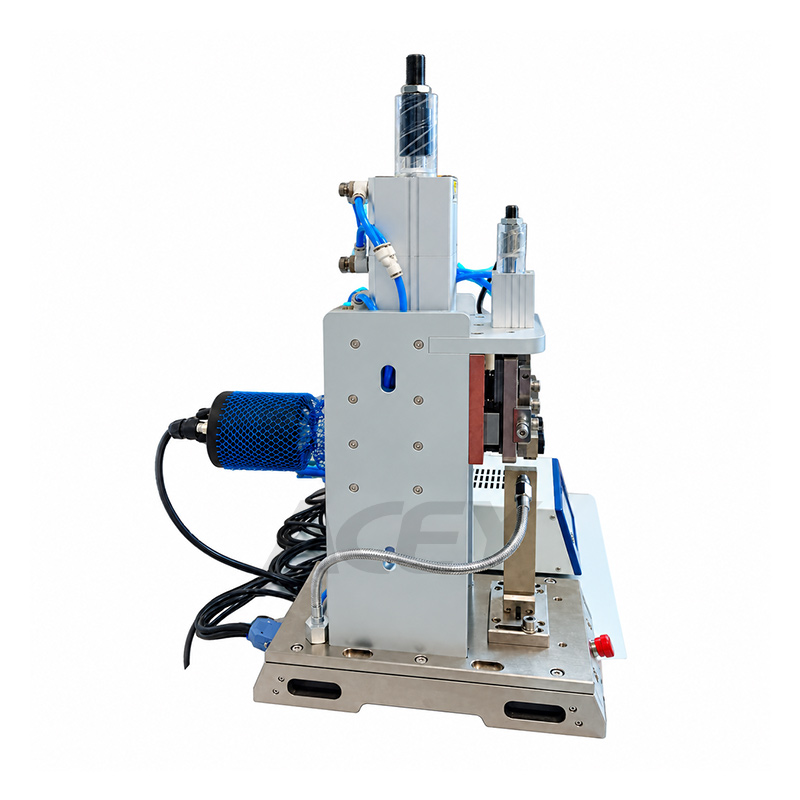

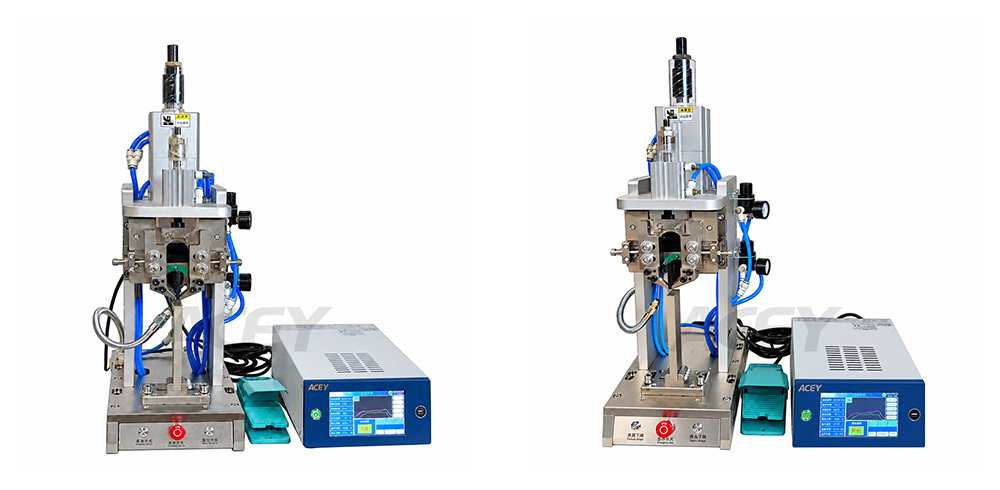

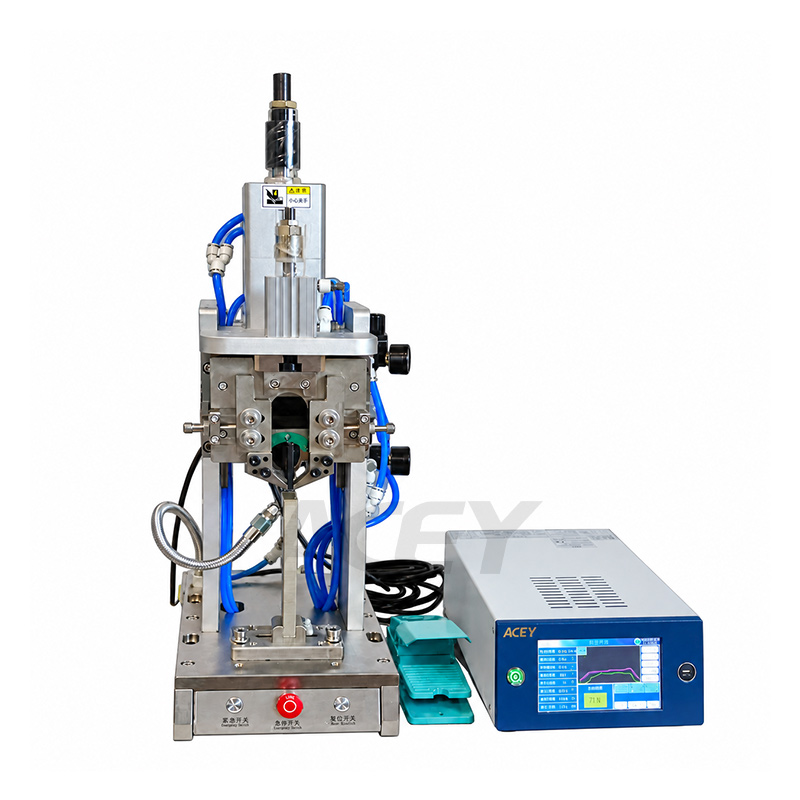

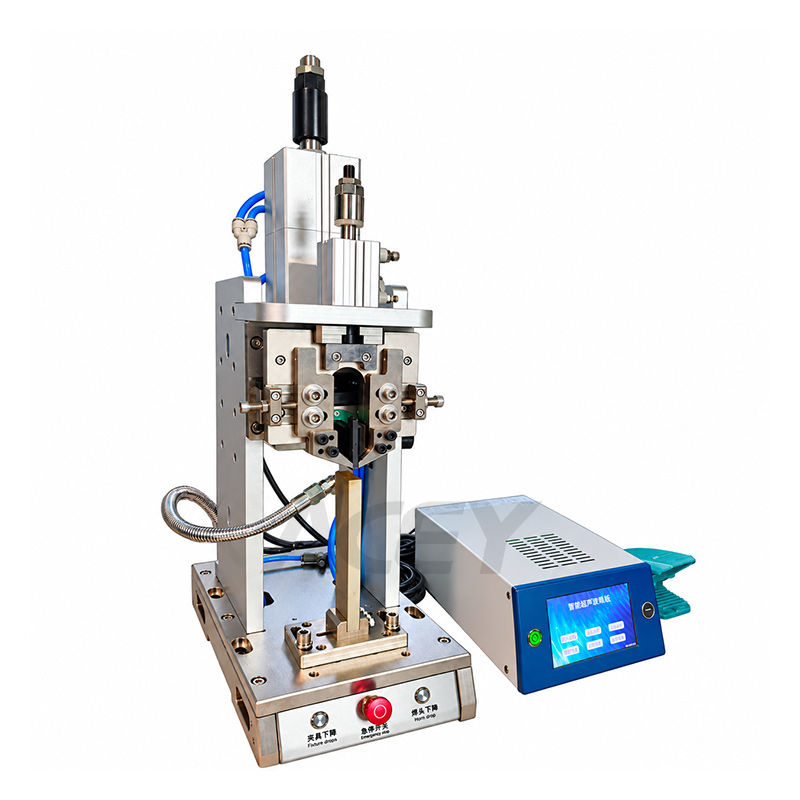

Esposizione del prodotto

FAQ
1. Dobbiamo cambiare il sonotrodo di saldatura quando passiamo a sezioni di filo diverse?
Sì. Diverse dimensioni di filo richiedono sonotrodi di saldatura superiori corrispondenti. Per i cavi AWG 8, AWG 12 e AWG 20, è richiesto un sonotrodo di saldatura superiore corrispondente per ciascuna dimensione.

2. Gli operatori devono inserire nuovamente i parametri di saldatura per ogni lavoro?
No. La macchina supporta molteplici parametri di saldatura preimpostati. Una volta impostato e convalidato un processo, gli operatori possono richiamare le impostazioni corrispondenti tramite il touchscreen. La regolazione dei parametri può essere limitata tramite livelli di accesso con password.

3. Possiamo raccogliere i risultati di saldatura attraverso il MES della nostra fabbrica?
La macchina fornisce l'output dei risultati di saldatura tramite un protocollo di comunicazione standard e un'interfaccia MES. Si prega di condividere i requisiti di comunicazione MES e i campi di dati richiesti in modo che l'ambito dell'integrazione possa essere confermato prima dell'ordine.
