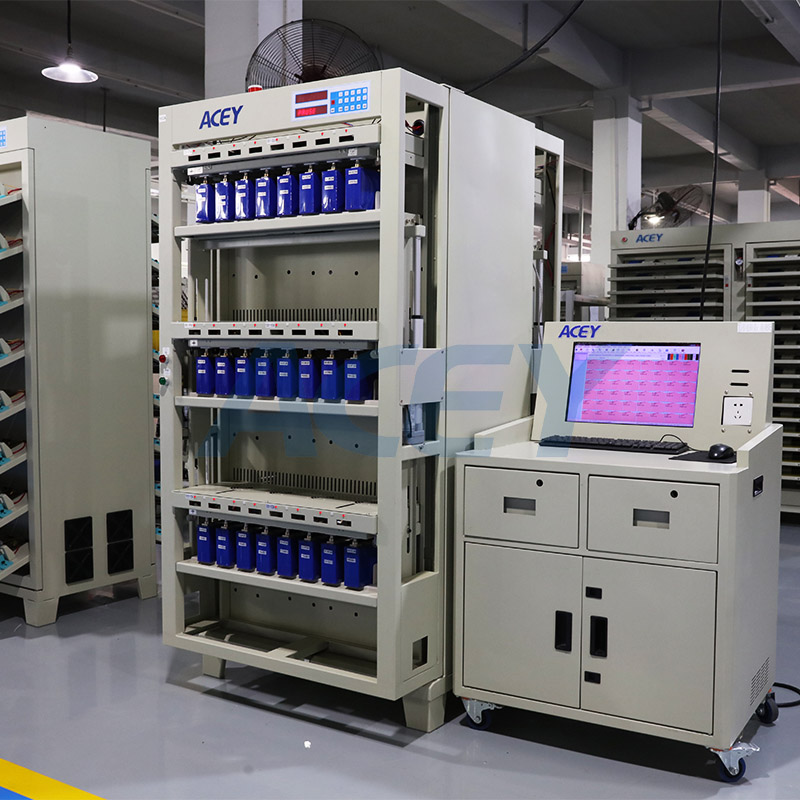

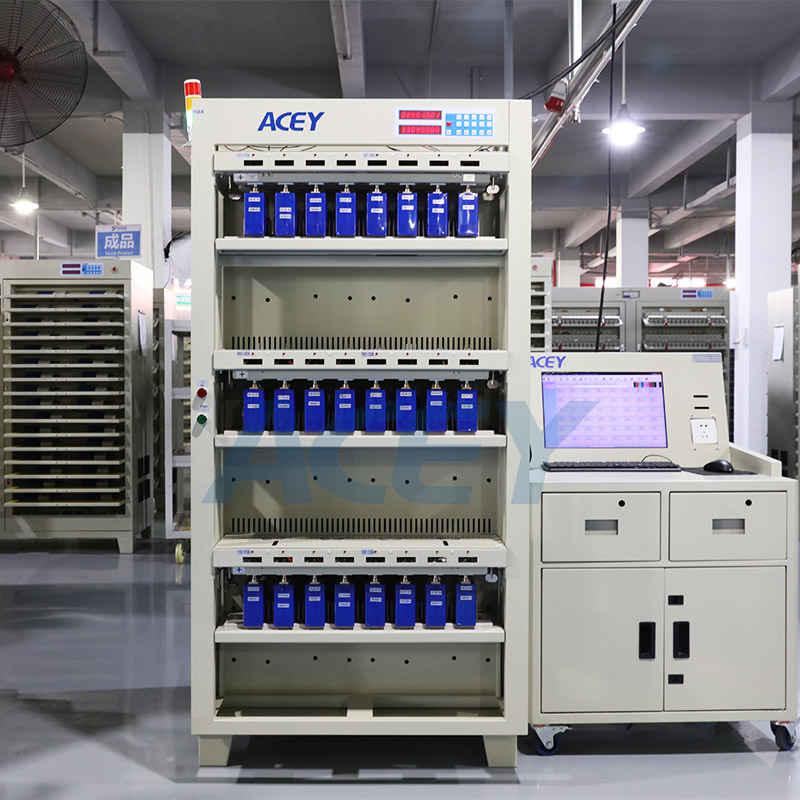

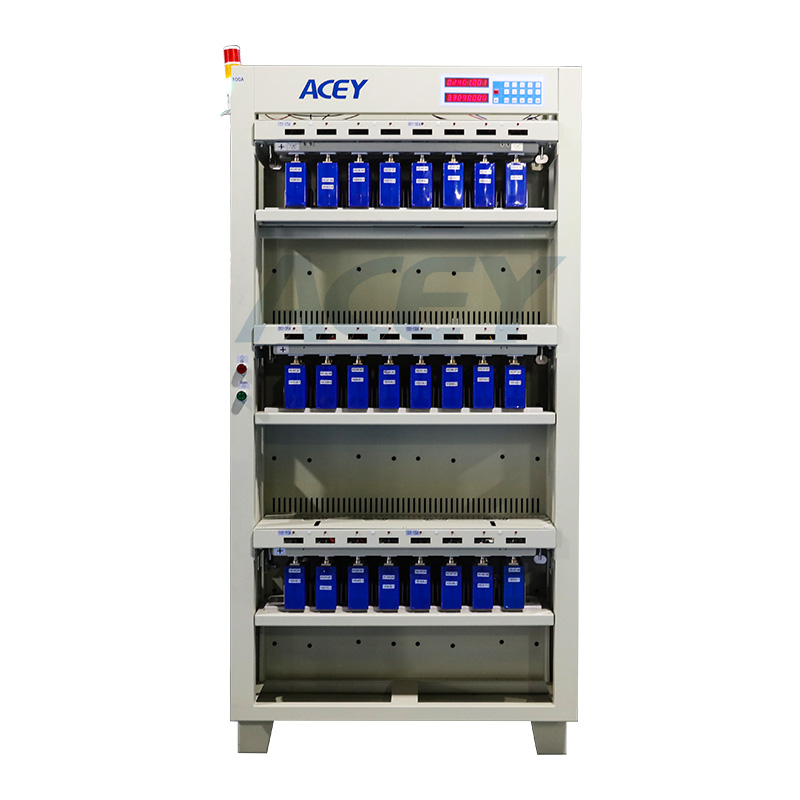

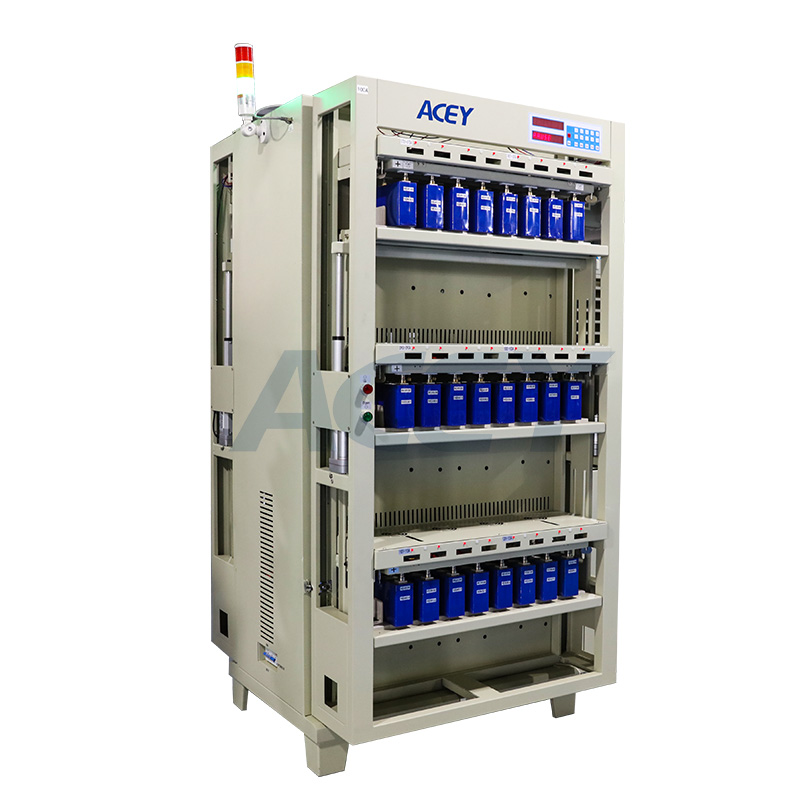

Macchina di carica e scarica prismatica per batterie al litio da 5 V e 100 A a 48 canali

Struttura dell'attrezzatura

Numero di canali del dispositivo

L'intera macchina ha 48 canali

Dimensione esterna

Larghezza 1009 mm × Lunghezza 800 mm × Altezza 1843 mm

Colore del telaio

Grigio standard nero (personalizzabile)

Forma del dispositivo

Morsetto a testa piatta per batteria di alimentazione

spaziatura dei morsetti

81 millimetri

Supporta le specifiche della batteria

Batteria compatibile Lunghezza 90-220 mm; Spessore 15-70 mm; Altezza 80-230 mm; Batteria

Orecchio 60-150mm

Modalità di controllo del canale

Ogni batteria ha una fonte di corrente e tensione costante completamente indipendente, stabile e senza impatto. Avvio realizzabile

muoversi, fermarsi, mettere in pausa, continuare e proteggere

Ogni canale ha un circuito di controllo hardware indipendente a tensione costante e corrente costante

La corrente di carica di ogni canale e la precisione della corrente di scarica possono essere calibrate automaticamente dal software

Alimentatore funzionante

Sistema trifase a 5 fili AC380V ± 10%, 50HZ

fattore di potenza

≥ 0,99

Tasso di distorsione della corrente alternata

≤ 2%

Indice di efficienza del dipartimento energetico

Carica ≥ 80%, scarica ≥ 75%

Consumo energetico in funzione

≤ 29 kW

tasso di guasto delle apparecchiature

<1%

Ambiente di lavoro

Temperatura -10~40, umidità relativa 80%

Modalità di dissipazione del calore

Presa d'aria naturale, scarico verso l'alto

rilevatore di fumo

Opzionale

Funzione di protezione dei componenti di potenza

1. Protezione contro il sovraccarico della tensione di rete

2. Protezione contro il superamento della frequenza della rete elettrica

Parametri del canale

Campo di misura della tensione

CC 0~5V

Gamma di tensione della batteria

Carica DC 0~4,5 V; Scarica DC 4,5~1,5 V

Gamma di tensione costante

DC 2~4,5 V

Precisione della tensione

±(0,5 lettura ‰ +0,5 ‰ pieno)

Risoluzione del controllo della tensione

0,1 mV

Risoluzione del campionamento della tensione

0,1 mV

stabilità della tensione

≤(± 1mV)

Gamma attuale

Carica DC 200mA ~ 100A; Scarica DC 200mA ~ 100A

Precisione attuale

±(0,5 lettura ‰ +0,5 ‰ pieno)

Risoluzione del controllo attuale

1 mA

Risoluzione di campionamento attuale

0,1 mA

Stabilità attuale

≤(± 1mA)

Tempo di salita della corrente (carico del 90%)

≤ 50 MS

Tempo di avvio del canale (carico al 90%)

≤ 50 MS

Funzione software

Modalità di controllo

Lavoro con apparecchiature controllate da computer, controllo completo del cabinet, con sistema di scansione

Modalità di comunicazione

Comunicazione tramite porta seriale 485 (velocità in baud 57600)/comunicazione TCP

Impostazioni di processo

È possibile impostare fino a 32 passaggi e 256 cicli

Modalità di ricarica

Corrente costante, tensione costante, corrente costante e tensione costante

Condizioni di fine carica

Tensione, corrente, tempo, capacità, -△V

Modalità di scarica

Corrente costante, potenza costante, resistenza costante
