Sistema di formazione e classificazione delle batterie agli ioni di litio a 512 canali e 5 V 1 A in custodia

Sistema di formazione e classificazione delle batterie agli ioni di litio a 512 canali e 5 V 1 A in custodia

Descrizione

Il dispositivo è collegato a un computer per il controllo, l'invio di comandi e la raccolta di dati. Una tastiera consente il funzionamento manuale e visualizza parametri e stato. La piastra a corrente costante, controllata dalla CPU, mantiene corrente e tensione costanti. Durante la carica e la scarica della batteria, la piastra a corrente costante controlla e monitora la carica e la scarica della batteria. Il processo di carica utilizza una transizione CCCV senza soluzione di continuità, eliminando qualsiasi picco di tensione o corrente. Ciò previene efficacemente la concentrazione di calore dovuta a picchi di corrente, che possono causare perdite di polvere di linguetta o microcortocircuiti, con conseguente effetto isola o sovraccarico.

Caratteristiche del sistema

• Ogni canale della batteria è dotato di una sorgente indipendente di corrente e tensione costanti, garantendo un funzionamento stabile senza interferenze.
• L'apparecchiatura è controllata da un microcontrollore AVR ed è collegata a un computer per il funzionamento. Tutti i dati e le curve di prova possono essere salvati, oppure i test possono essere eseguiti direttamente tramite la tastiera del dispositivo, impostando il processo ed eseguendo l'ordinamento.
• Il sistema monitora e visualizza costantemente lo stato di ciascuna batteria. In caso di condizioni anomale, il canale corrispondente si arresta automaticamente e la spia si accende.
• È dotato di protezione contro lo spegnimento: il sistema può riprendere automaticamente il processo di test precedente quando l'alimentazione viene ripristinata.
• I componenti di potenza utilizzano MOSFET, adatti a batterie con tensione di scarica inferiore, come le batterie LiFePO₄.
• Il sistema adotta un'interfaccia utente grafica per un funzionamento intuitivo, visualizzando in tempo reale la tensione, la corrente, l'ora e la capacità di ciascuna batteria, con indicatori colorati per diversi stati operativi e condizioni anomale.
• Si consiglia di dotare ogni computer di un gruppo di continuità (UPS) per prevenire la perdita di dati o danni al computer durante le interruzioni di corrente. Ogni computer può collegare fino a 10 dispositivi per garantire prestazioni stabili.

Specifica

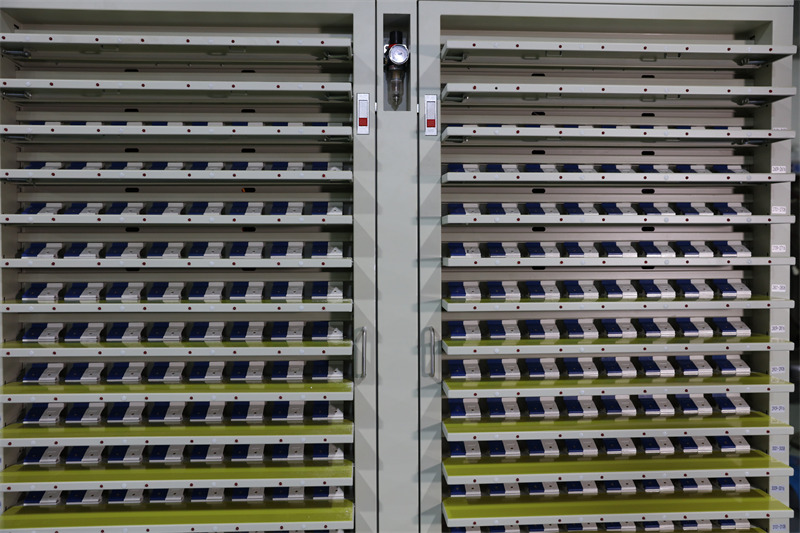

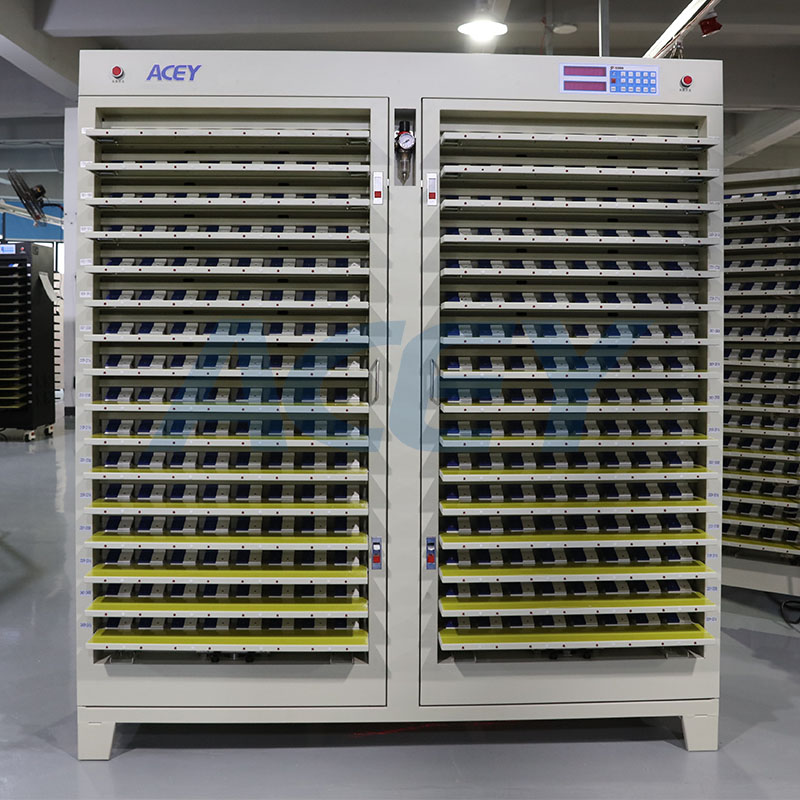

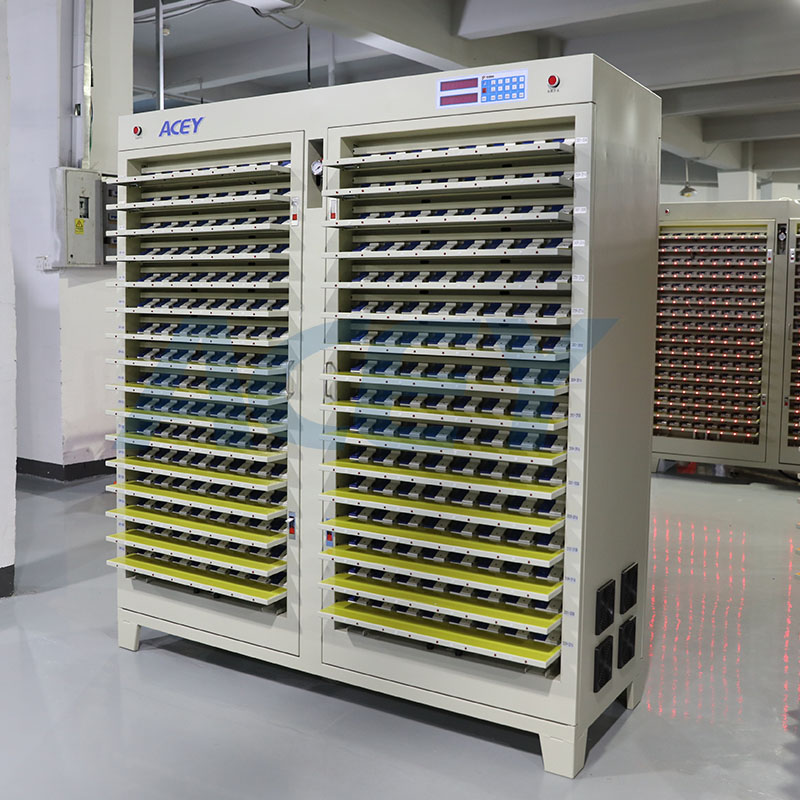

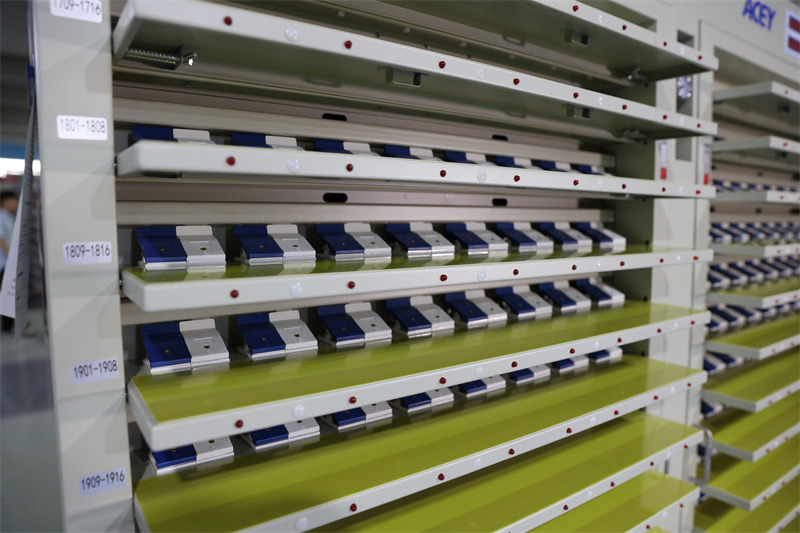

Esposizione del prodotto
