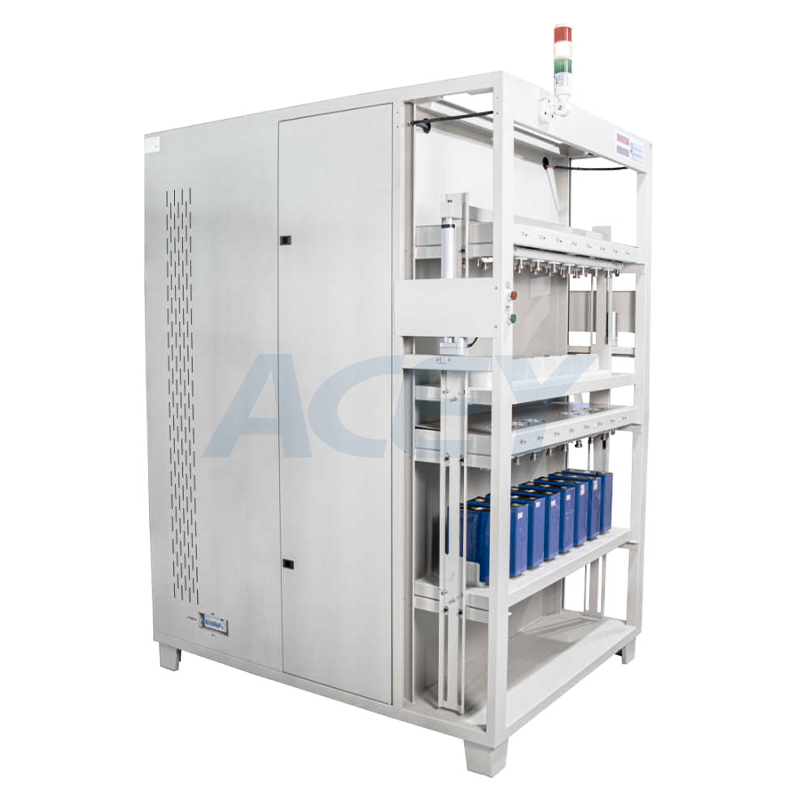

Macchina per la classificazione delle celle al litio a 16 canali da 5 V e 400 A per batterie prismatiche

Macchina per la classificazione delle celle al litio a 16 canali da 5 V e 400 A per batterie prismatiche

Descrizione del prodotto

Questa apparecchiatura per test di carica e scarica delle batterie esegue test di carica e scarica multicanale ad alta precisione per misurare tensione, corrente, capacità e altri parametri prestazionali delle batterie. In base ai risultati dei test, le batterie vengono classificate in diverse classi, garantendo efficacemente la costanza della capacità delle celle.

Caratteristiche del sistema

1. Controllo indipendente a punto singolo: ogni batteria ha una fonte di corrente e tensione costanti completamente indipendente, garantendo un funzionamento stabile e senza scosse. Utilizza un modulo di controllo a corrente e tensione costanti programmabile a 2 canali.
2. L'apparecchiatura è controllata da un microcontrollore STM32 e collegata a un computer per il funzionamento. Può salvare tutti i dati e le curve di prova e può anche essere azionata direttamente tramite la tastiera del dispositivo per impostare il processo, completare i test ed eseguire l'ordinamento.
3. Monitoraggio e visualizzazione in tempo reale dello stato di ciascuna batteria. In caso di anomalia, il canale smetterà di funzionare e la spia si illuminerà.
4. Dispone di protezione contro lo spegnimento; al ripristino dell'alimentazione, può riprendere il processo di lavoro originale.
5. Utilizza transistor a effetto di campo per il controllo della potenza, adatti a batterie con tensioni di scarica inferiori, come le batterie al litio ferro fosfato.
6. Utilizza un'interfaccia utente grafica intuitiva e chiara. Visualizza simultaneamente dati come tensione, corrente, tempo e capacità di ciascuna batteria e può visualizzare colori diversi per indicare stati di funzionamento corrispondenti e condizioni anomale.
7. Potenti funzioni software e un'interfaccia intuitiva.
8. L'interfaccia di prova a quattro fili garantisce un'elevata precisione di misurazione.
9. Concetto di progettazione modulare per una facile manutenzione.

Funzione di feedback energetico

• Quando la batteria è in carica, l'alimentatore bidirezionale converte la corrente alternata in corrente continua a 14 V, mentre la scheda a corrente costante controlla e monitora il processo di carica della batteria;
• Quando la batteria si scarica, il processo è inverso a quello di carica. La scheda a corrente costante aumenta prima la tensione della batteria a 15 V, quindi l'alimentatore bidirezionale converte la corrente continua in corrente alternata, che viene immessa direttamente nella rete di distribuzione CA dello stabilimento, ottenendo così un ritorno energetico dalla scarica della batteria.

Specifiche della batteria compatibile

• Distanza tra i terminali: 50-170 mm
• Lunghezza: 90-220 mm
• Spessore: 15-100 mm
• Altezza: 80-310 mm

Specifiche dell'attrezzatura

Esposizione del prodotto
