ACEY 10000A Macchina per saldatura a punti a portale per la saldatura di pacchi batteria

ACEY 10000A Macchina per saldatura a punti a portale per la saldatura di pacchi batteria

Descrizione del prodotto

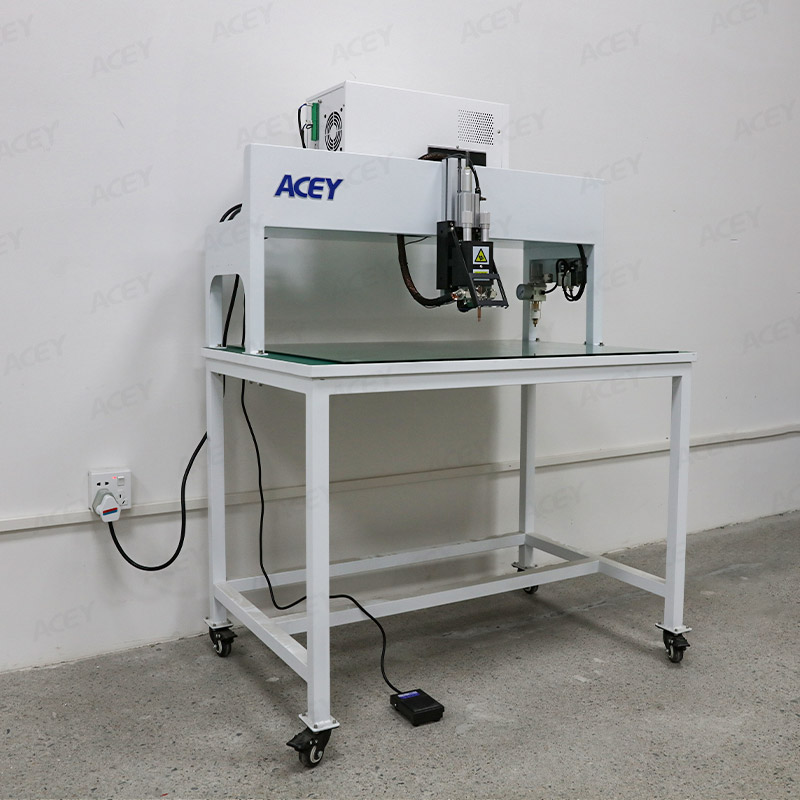

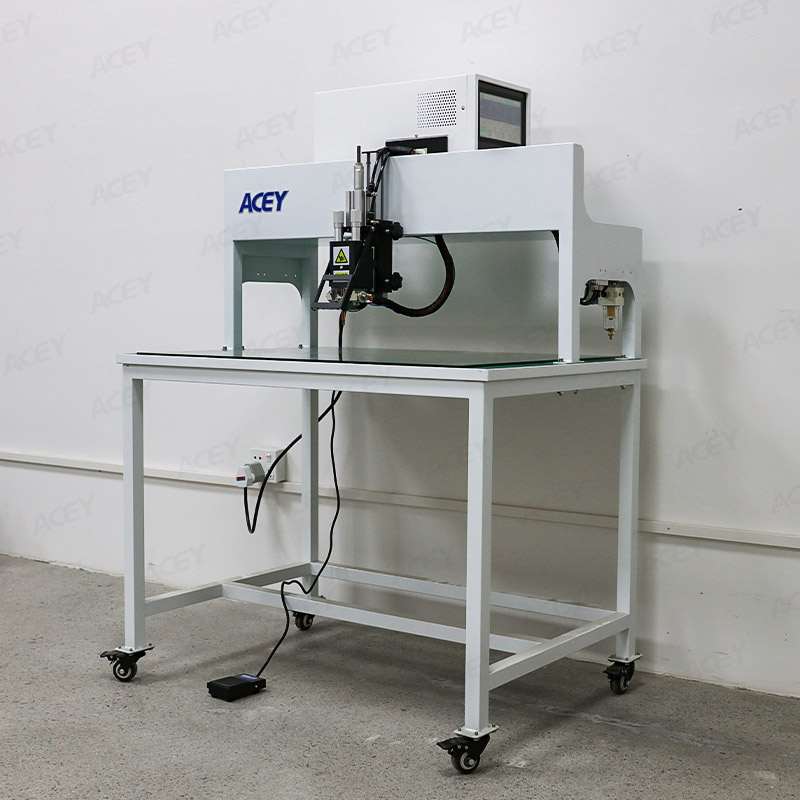

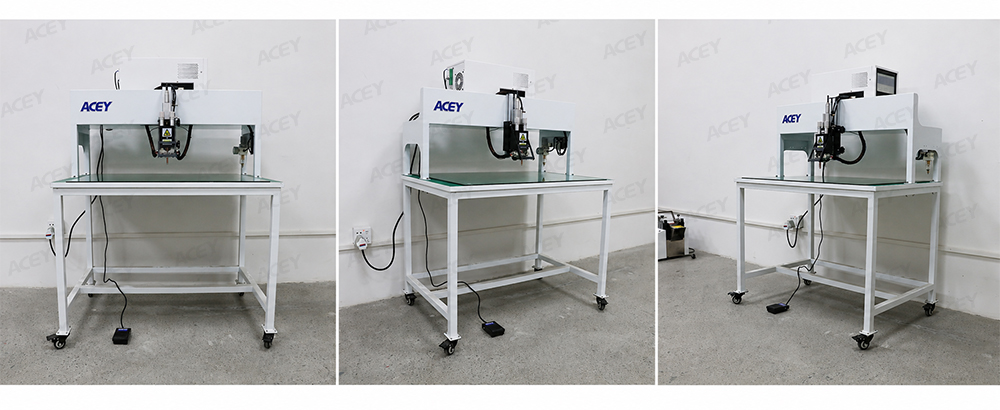

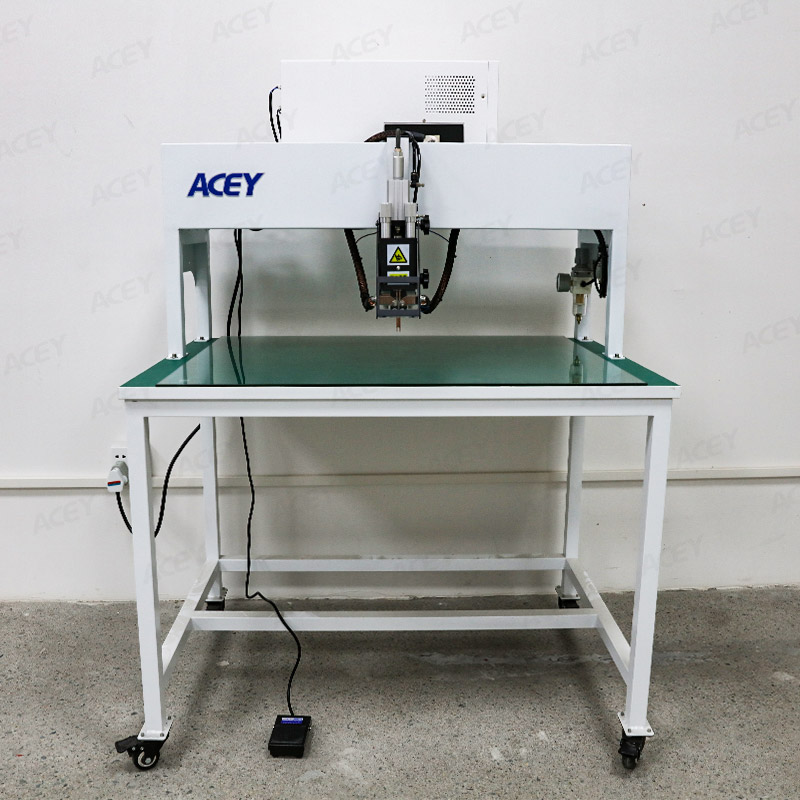

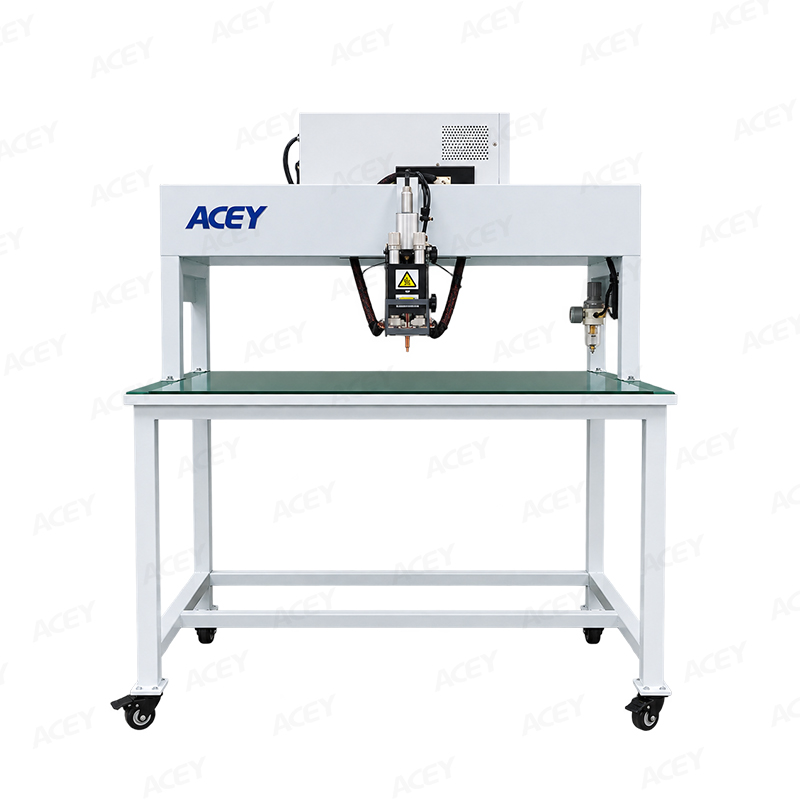

La macchina per saldatura a punti a portale ACEY-10000T è progettata per la saldatura di pacchi batteria cilindrici, rendendola adatta alla prototipazione di pacchi batteria, alla preparazione di campioni, alla ricerca e sviluppo e alla produzione in piccoli lotti. La sua struttura a portale aperta offre un'area di lavoro flessibile per diverse configurazioni di pacchi batteria cilindrici e disposizioni di saldatura.

Dotata di una piattaforma di controllo intelligente modulare di livello industriale e di un alimentatore per saldatura a transistor da 10.000 A, la macchina garantisce una saldatura a punti stabile ed efficiente. Il sistema può monitorare e registrare le condizioni di saldatura, tra cui il tracciamento della saldatura, gli spruzzi, le saldature false, le saldature deboli e le saldature mancanti, con funzioni di allarme per condizioni anomale.

La macchina per saldatura al litio può essere configurata con teste di saldatura pneumatiche o elettriche in base ai diversi requisiti di saldatura di celle cilindriche e pacchi batteria. È progettata per un funzionamento flessibile ed è particolarmente adatta ai clienti che devono sviluppare, testare o produrre pacchi batteria cilindrici in piccole quantità.

Caratteristiche principali e dettagli della macchina

*Corrente di saldatura da 10.000 A
Sistema di saldatura a transistor ad alta corrente

*Materiali in nichel da 0,08–0,3 mm
Supporta acciaio nichelato e nichel puro

*Per celle batteria cilindriche
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Monitoraggio intelligente della saldatura
Rilevamento di spruzzi, saldature false, saldature deboli e saldature mancanti

Specifiche principali

Perché scegliere questa saldatrice a punti per batterie cilindriche?

• Saldatura ad alta corrente da 10.000 A

• Monitoraggio intelligente della saldatura

• Opzioni flessibili per la testa di saldatura

• Progettata per la produzione in piccoli lotti

Monitoraggio intelligente della saldatura per la saldatura di batterie cilindriche

La macchina è dotata di una piattaforma modulare di controllo intelligente di livello industriale che monitora il processo di saldatura e registra condizioni di saldatura anomale.

*Tracciamento della saldatura
Tiene traccia dell'operazione di saldatura per aiutare a garantire che i punti di saldatura siano lavorati secondo la sequenza richiesta.
*Rilevamento degli schizzi
Monitora gli schizzi di saldatura anomali e fornisce un allarme quando viene rilevata una condizione anomala.
*Rilevamento delle saldature false
Aiuta a identificare le operazioni di saldatura in cui il risultato previsto potrebbe non essere stato raggiunto correttamente.
*Monitoraggio delle saldature deboli
Monitora condizioni di saldatura potenzialmente anomale che possono causare prestazioni di saldatura insufficienti.
*Rilevamento delle saldature mancanti
Aiuta a identificare i punti di saldatura mancanti e riduce il rischio di una saldatura incompleta del pacco batteria.
*Allarme e registrazione
Le condizioni di saldatura anomale possono essere registrate e segnalate tramite il sistema per l'ispezione dell'operatore e la gestione del processo.

Applicazioni delle batterie cilindriche

Celle cilindriche supportate

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Applicazioni tipiche

Utensili elettrici · E-Bike · E-Scooter · Stazioni di alimentazione portatili · Sistemi di accumulo energetico · Droni · Mobilità elettrica

Nota:Le celle cilindriche più grandi, come 32140 e 33140, richiedono una configurazione della macchina rialzata.

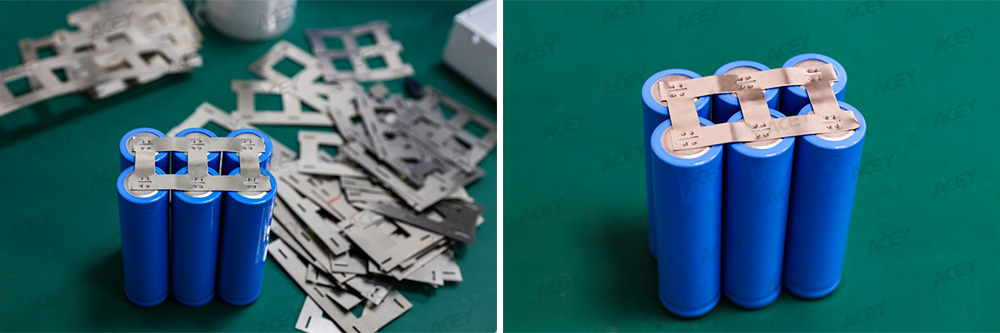

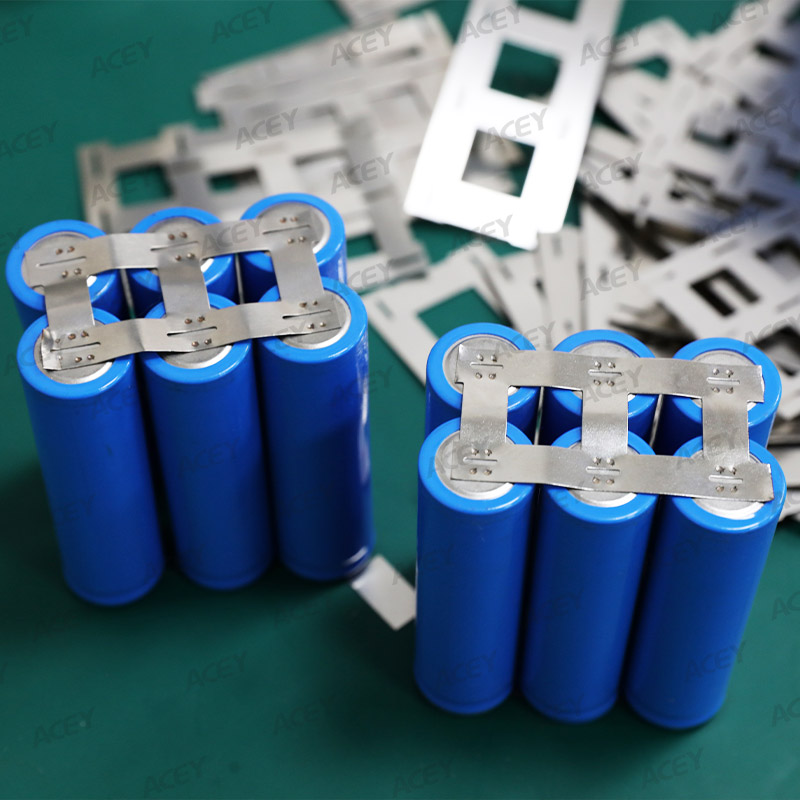

Materiali e spessori di saldatura

Materiali di saldatura supportati

• Acciaio nichelato
• Nichel puro

Spessore del materiale

• 0,08–0,3 mm

Come funziona

01. Posizionamento del pacco batteria
Le celle cilindriche vengono disposte e posizionate in base alla configurazione richiesta del pacco batteria.

02. Allineamento del punto di saldatura
La testa di saldatura viene posizionata sopra il punto di saldatura richiesto.

03. Attivazione della saldatura
L'operatore attiva il ciclo di saldatura utilizzando l'interruttore a pedale.

04. Saldatura a punti
L'alimentatore di potenza per saldatura a transistor eroga una corrente di saldatura controllata attraverso gli elettrodi di saldatura.

05. Monitoraggio della saldatura
Il sistema monitora il processo di saldatura e registra condizioni anomale come spruzzi, saldatura falsa, saldatura debole e saldatura mancante.

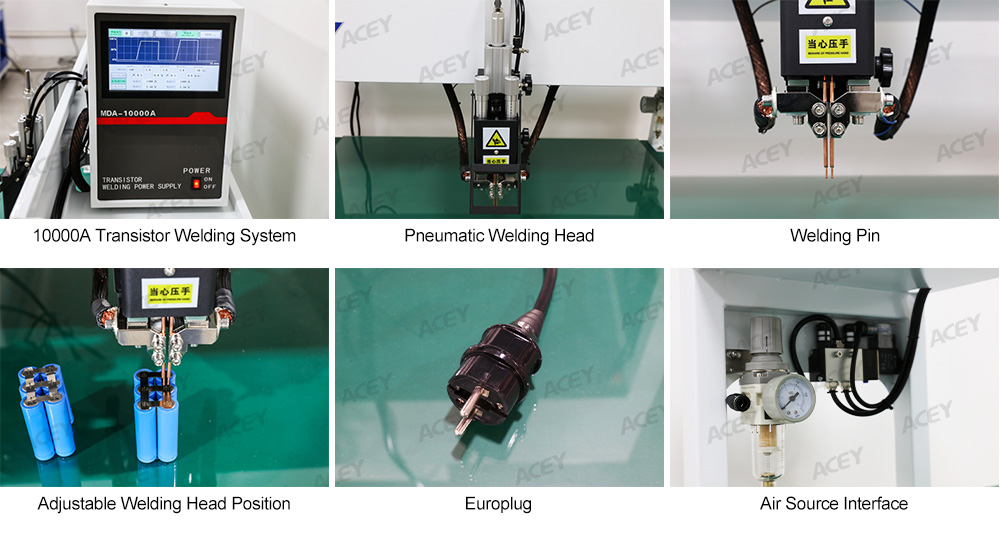

Opzioni della testa di saldatura

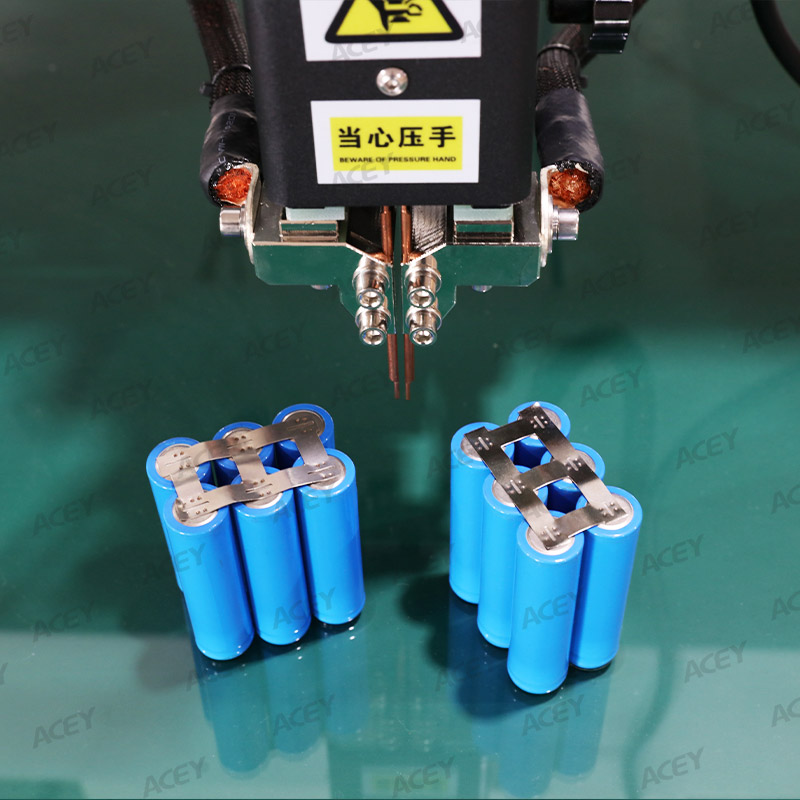

Testa di saldatura pneumatica
La testa di saldatura pneumatica fornisce un movimento controllato degli elettrodi e una pressione di saldatura per una saldatura ripetibile di batterie cilindriche.
Pressione dell'aria: 0.4–0.6 MPa

Testa di saldatura elettrica
La testa di saldatura elettrica fornisce una configurazione alternativa per applicazioni in cui non è richiesta aria compressa.

Specifiche tecniche

Hai bisogno di una soluzione di saldatura personalizzata per pacchi batteria cilindrici?
Le prestazioni di saldatura dipendono dalle dimensioni della cella cilindrica, dal materiale di collegamento, dallo spessore del materiale, dal modello di saldatura e dalla resistenza di saldatura richiesta.

ACEY può valutare la struttura del tuo pacco batteria e i requisiti di saldatura per aiutarti a determinare la testa di saldatura, l'attrezzatura e i parametri di saldatura appropriati.

Inviaci le specifiche della tua batteria:

• Modello della cella batteria
• Diametro e lunghezza della cella
• Materiale di collegamento
• Spessore del materiale
• Numero di punti di saldatura
• Volume di produzione previsto

Domande frequenti

*Quali celle batteria cilindriche può saldare questa saldatrice a punti?
La saldatrice a punti a portale ACEY è progettata per celle batteria cilindriche, incluse 18650, 21700, 26650, 32650, 32700, 32140 e 33140. La configurazione della macchina può essere regolata in base alle dimensioni della cella e alla struttura del pacco batteria.

*Quali materiali può saldare la macchina?
La macchina è progettata per la saldatura di acciaio nichelato e nichel puro utilizzati per le connessioni dei pacchi batteria cilindrici.

*Quale spessore del materiale può saldare?
L'intervallo di spessore del materiale di saldatura consigliato è 0,08–0,3 mm per acciaio nichelato e materiali in nichel puro. Il risultato effettivo della saldatura dipende dalle proprietà del materiale, dallo spessore, dalla configurazione degli elettrodi e dai parametri di saldatura.

*Quali funzioni di monitoraggio della saldatura ha la macchina?
Il sistema di controllo intelligente può monitorare e registrare le condizioni di saldatura, inclusi schizzi, saldature false, saldature deboli e saldature mancanti, con funzioni di allarme per aiutare gli operatori a identificare condizioni di saldatura anomale e migliorare la coerenza della produzione.
