Processo di assemblaggio del pacco batteria Serie 6 - Test delle prestazioni elettriche
Il test delle prestazioni elettriche fornisce dati concreti per valutare la resistenza dei veicoli a nuova energia, quantificando scientificamente le prestazioni di batteria, motore, controllo elettronico e altri sistemi. È un processo chiave nel processo di produzione dei PACK.
Contenuto del test delle prestazioni elettriche:
test di capacità ed energia, test di potenza e resistenza interna, test di efficienza energetica, test di avviamento, test di autoscarica, test di accettazione della carica, test di durata, ecc.
.
01 Test di capacità ed energia
Scopo principale
: per misurare la capacità e l'energia disponibili del sistema di batterie in diverse condizioni.
In genere, la temperatura ambiente ha un impatto maggiore sui risultati del test e anche il meccanismo di scarica ha una certa influenza.

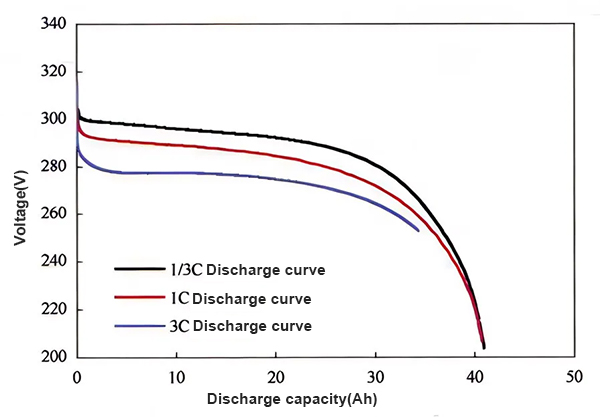

Curve di capacità di scarico di diverse velocità alla stessa temperatura
Nello stesso ambiente, maggiore è la velocità di scarica, minore è la capacità di scarica del sistema.
Ad esempio, la stessa auto elettrica percorre una distanza inferiore in condizioni di guida ad alta velocità, mentre può percorrere una distanza maggiore in condizioni di guida a bassa velocità.
Quanto più bassa è la temperatura ambiente, tanto minore è la capacità di scarica del sistema.
Negli ambienti a basse temperature, spesso è necessario sottovalutare il consumo energetico (autonomia di guida) dei veicoli elettrici.
02 Test di potenza e resistenza interna
Contenuto:
Determinare la potenza disponibile e la resistenza interna CC del sistema di batterie a diverse temperature.
Criteri principali
: ISO 12405 e FreedomCAR
Potenza e resistenza interna - Diagramma delle condizioni di prova ISO 12305
Il test di potenza e resistenza interna è un metodo importante per valutare le prestazioni del sistema di batterie e prevede principalmente fasi di test in ambienti ad alta e bassa temperatura e test di impulso di potenza ibrida (HPPC).
1) Test di potenza e resistenza interna in ambienti ad alta e bassa temperatura
Fasi del test
:
-
Adeguamento SOC
: regolare il SOC del sistema batteria al valore target a temperatura ambiente.
-
Equilibrio della temperatura
: posizionare il sistema di batterie alla temperatura ambiente desiderata (temperatura alta o bassa) e attendere il bilanciamento della temperatura.
-
Esecuzione del test
: eseguire il test di potenza e resistenza interna alla temperatura target.
2) Test di impulso di potenza ibrida (HPPC)
-
Scopo del test
: Determinare la resistenza interna della CC e la potenza disponibile del sistema di batterie nell'intervallo 10%SOC~90%SOC.
-
Intervallo SOC
: 10%SOC.
-
Metodo di prova
:Il test HPPC misura la risposta in tensione del sistema della batteria applicando una corrente a impulsi per calcolare la resistenza interna e la potenza.

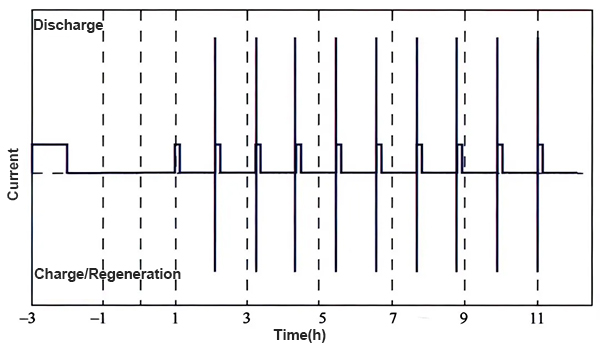

Diagramma del test HPPC
03 Test di efficienza energetica
Lo scopo principale del test di efficienza energetica è
per valutare l'efficienza di conversione energetica e il tasso di utilizzo dell'energia dei pacchi batteria durante la carica e la scarica.
Esistono alcune differenze nei metodi di misurazione dell'efficienza energetica per diversi tipi di scenari applicativi.
1)
Applicazione ad alta potenza
: concentrarsi sulla verifica dell'efficienza di recupero e utilizzo del sistema con feedback energetico ad alta velocità.
Metodo di prova
: può includere la simulazione di cicli di carica e scarica ad alta velocità, la misurazione dell'efficienza di recupero energetico e dell'efficienza di conversione e la valutazione delle prestazioni del sistema in condizioni di carico dinamico.
2)
Applicazione ad alta energia
: concentrarsi sul test delle prestazioni di ricarica a diverse temperature ambiente.
Metodo di prova
: può includere la valutazione dell'impatto di diverse strategie di carica (ad esempio carica a corrente costante, carica a tensione costante, carica a impulsi, ecc.) sulle prestazioni della batteria, la misurazione dell'efficienza di carica e l'analisi del degrado delle prestazioni delle batterie nei cicli di carica e scarica a lungo termine.
In condizioni di temperatura normale, alta e bassa temperatura, caricare con il meccanismo di carica specificato dal produttore fino al raggiungimento della condizione di interruzione della carica, quindi scaricare con lo stesso meccanismo di scarica in condizioni di temperatura normale per verificare la capacità di carica disponibile e l'energia in condizioni diverse.

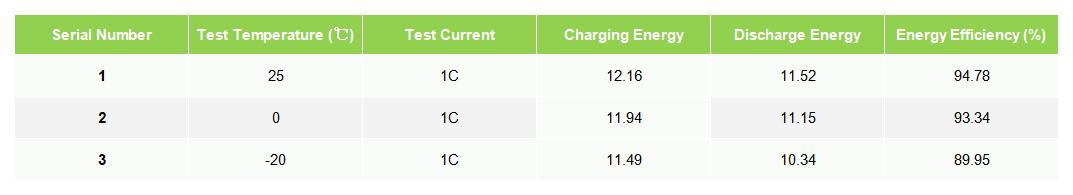

Risultati del test di efficienza energetica di un campione di pacco batteria

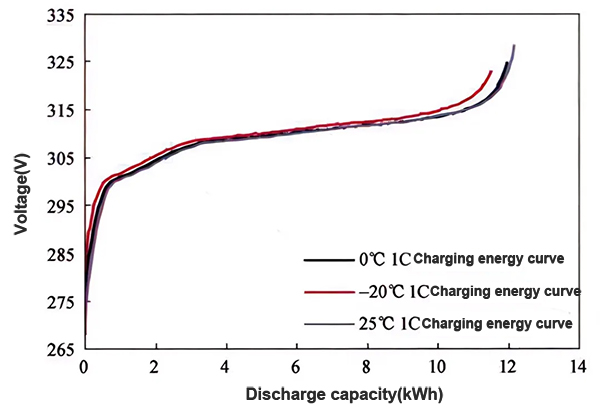

Curve di energia di carica a diverse temperature nel test di efficienza energetica
04 Test di avvio
Scopo
: Per verificare
la capacità di potenza di avviamento a bassa temperatura e basso SOC.
Metodo di prova
: Scarica a tensione costante, utilizzando la corrente di scarica a impulsi massima specificata dal produttore come limite superiore della corrente e raccogliendo la tensione U e la corrente I alla fine dell'impulso di scarica.
Potenza media della scarica a tensione costante i-esima:
Potenza di avviamento a bassa temperatura:
05 Test di autoscarica
Scopo
: Per verificare
la capacità di mantenimento/recupero della carica del sistema di batterie di alimentazione in condizioni di stoccaggio a lungo termine
Allo stesso tempo, la differenza di tensione dell'unità di monitoraggio minima nel test delle prestazioni di autoscarica può essere utilizzata come base per stabilire se esiste un pericolo nascosto di cortocircuito interno nel sistema.

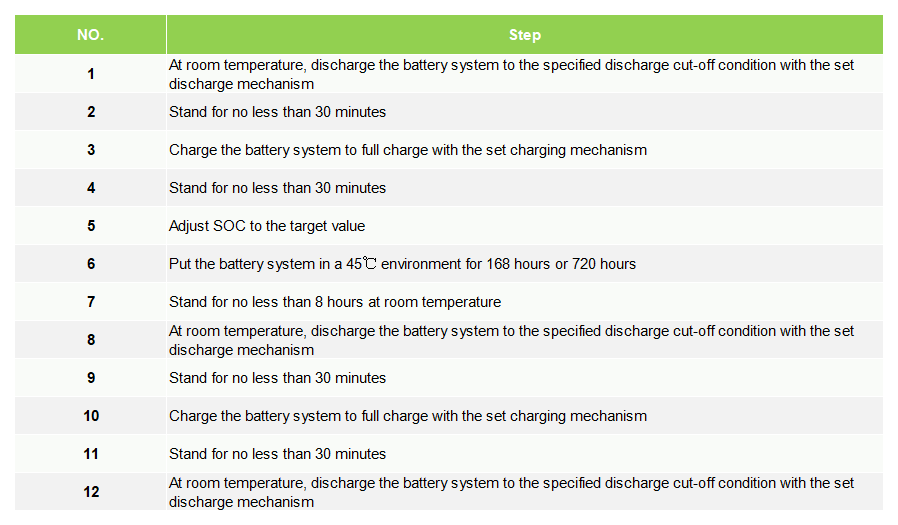

Processo di prova:
06 Test di accettazione della ricarica
Scopo
: Per verificare la capacità ricaricabile del sistema di batterie di alimentazione in diverse condizioni.

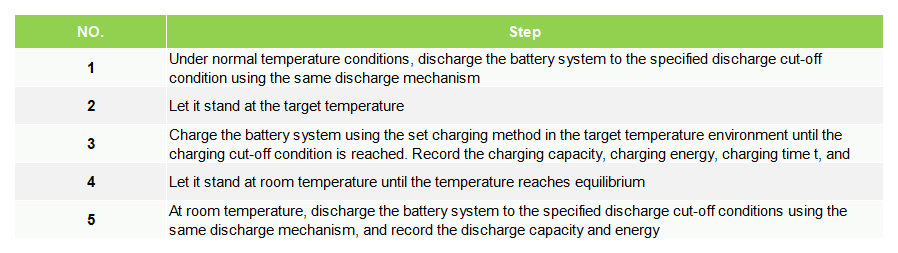

Processo di prova:
07 Prova di vita
Scopo del test di durata delle condizioni di lavoro
: Per riflettere in una certa misura l'andamento del cambiamento di vita del sistema di batterie di alimentazione in condizioni di simulazione di carica e scarica rapida.

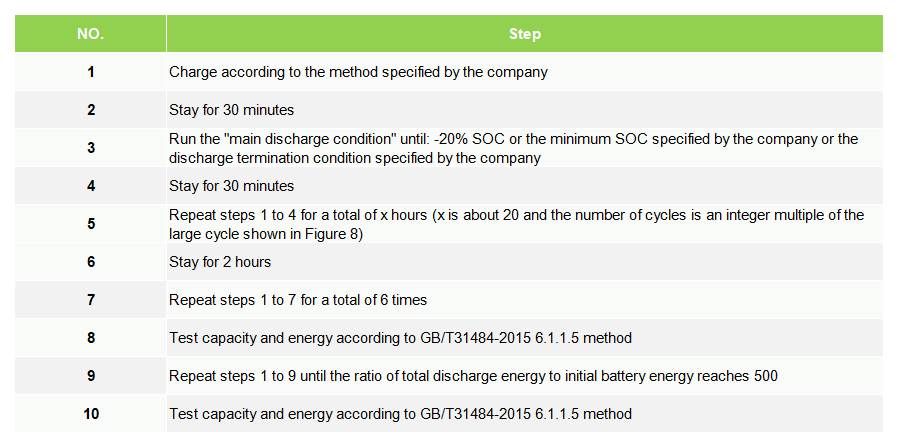

Fasi per il test di durata del ciclo di funzionamento della batteria di un veicolo passeggeri puramente elettrico
Durante il processo di produzione dei pacchi batteria, è necessaria una varietà di apparecchiature di collaudo per garantire sicurezza, prestazioni e coerenza, tra cui
macchina per la selezione delle celle delle batterie
, macchina per la scarica e la carica della batteria, tester di tensione di tenuta all'isolamento, tester di resistenza interna della batteria, tester di tenuta all'aria, sistemi di test completi EOL (End of Line), banchi di prova per le vibrazioni,
camera di prova per batterie ambientali
, banchi di prova hardware-in-the-loop (HIL) BMS, tester di cortocircuito, ecc., che coprono collegamenti chiave come la selezione delle celle, la qualità della saldatura dei moduli, la sigillatura dei pacchi, l'affidabilità ambientale, la verifica delle funzioni BMS e i test di sicurezza, al fine di soddisfare i requisiti degli standard internazionali (come ISO 12405, UN38.3) e nazionali (come GB 38031) e garantire l'affidabilità e la durata del pacco batteria.
