Saldatrice laser per pacchi batteria al litio da 6000W con custodia ed estrazione fumi

Saldatrice laser per pacco batteria al litio da 6000W con custodia e aspirazione fumi

Descrizione del prodotto

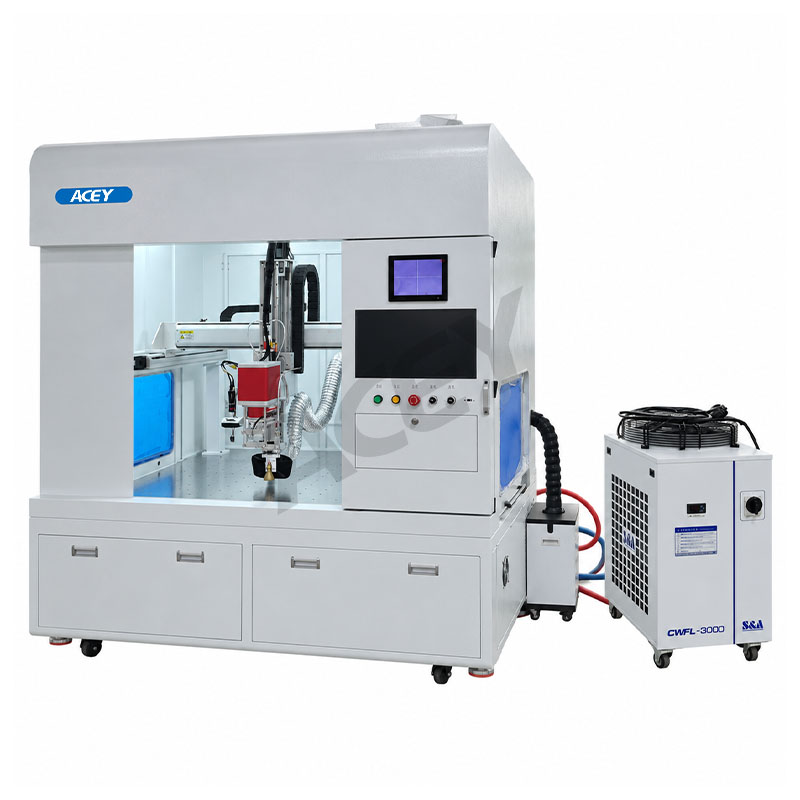

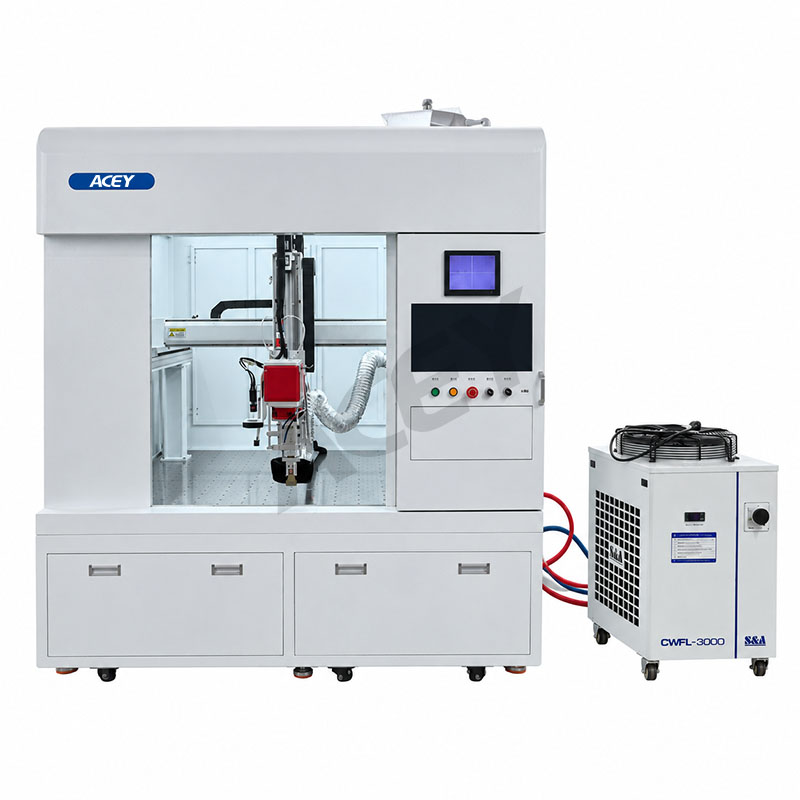

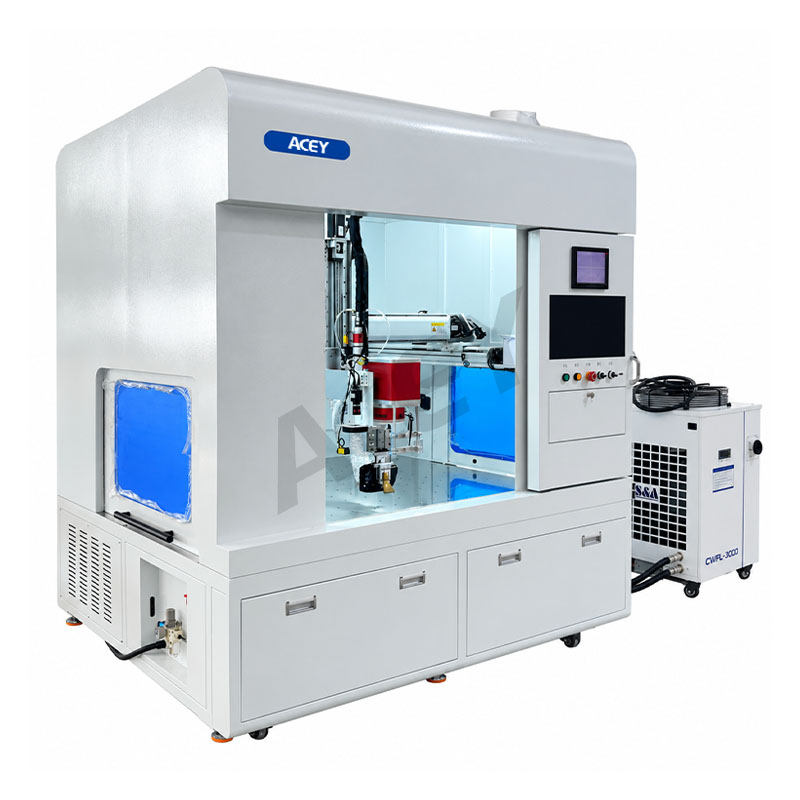

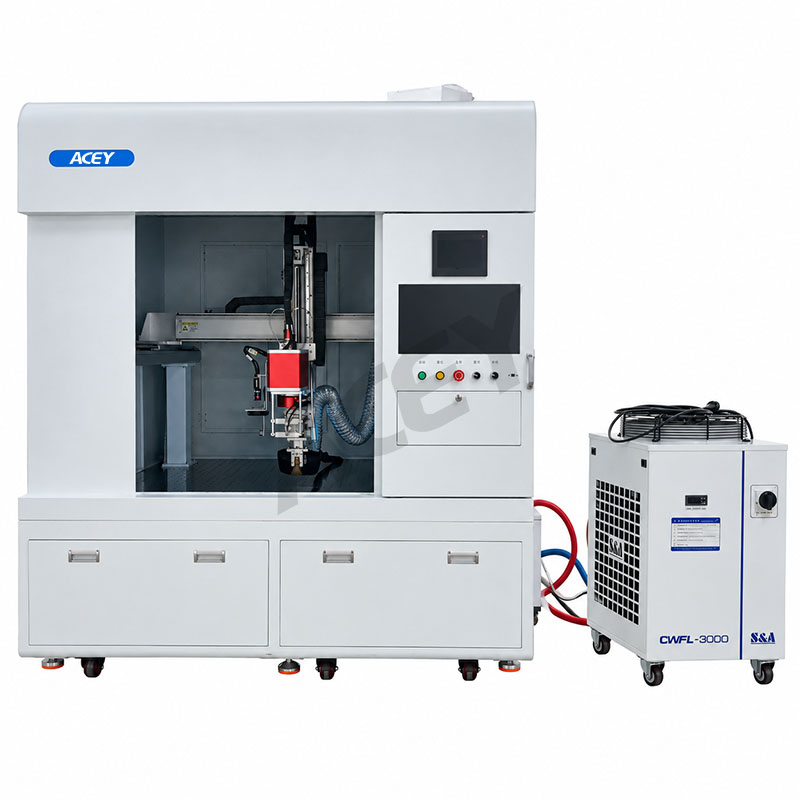

La saldatrice laser chiusa ACEY-LWM6000Z per batterie agli ioni di litio combina un'area di saldatura dedicata con movimento programmabile e raccolta localizzata dei fumi. La custodia personalizzata ospita la piattaforma a cavalletto e accoglie i comandi operativi, le interfacce di visualizzazione e i collegamenti di aspirazione. I condotti collegano l'area di saldatura a un'unità di aspirazione fumi separata.

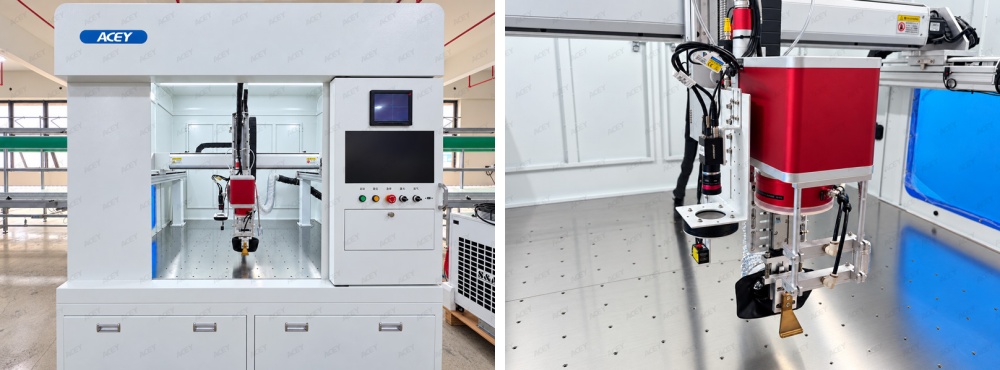

Un laser a fibra continuo da 6000W fornisce energia alla testa di saldatura a galvanometro. Il cavalletto posiziona la testa tra i collegamenti della batteria, mentre il galvo dirige il fascio lungo il disegno di saldatura programmato. Gli operatori possono modificare la grafica di saldatura, regolare le impostazioni del processo e richiamare programmi salvati per lavori di produzione ricorrenti.

Il monitoraggio CCD offre una visuale in tempo reale per la configurazione e l'osservazione del processo, mentre il posizionamento a luce rossa aiuta a localizzare l'area di saldatura e a impostare la distanza di lavoro. Il modello ha superato i test di sicurezza e compatibilità elettromagnetica (EMC) di terze parti in conformità con le norme EN 60204-1, EN 60825-1, EN IEC 61000-6-4 e EN IEC 61000-6-2.

Caratteristiche principali del prodotto

• Custodia macchina personalizzata: ospita la piattaforma di saldatura, i comandi e i collegamenti di aspirazione in una postazione di lavoro dedicata.

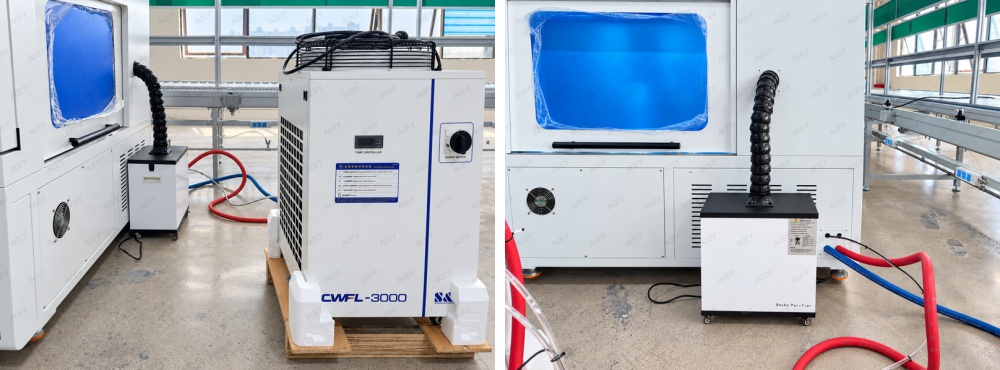

• Sistema di aspirazione fumi: raccoglie i fumi di saldatura attraverso condotti collegati a un'unità di aspirazione separata.
• Laser a fibra da 6000W: supporta il funzionamento continuo e modulato per la saldatura di sbarre collettrici e connettori per batterie.
• Posizionamento XYZ servoassistito: offre una corsa di 1000 × 800 × 400 mm con una ripetibilità di posizionamento degli assi di ±0,02 mm.
• Saldatura Galvo programmabile: adatta i disegni di saldatura alla geometria del connettore e all'area di connessione disponibile.
• Memorizzazione dei programmi di saldatura: salva e richiama le impostazioni di processo e la grafica per attività di produzione ripetute.
• Monitoraggio CCD e posizionamento a luce rossa: assiste nella configurazione del pezzo, nell'allineamento e nell'osservazione del processo.
• Raffreddamento ad acqua e lama d'aria a doppio strato: Fornisce gestione termica e flusso d'aria in corrispondenza della testa di saldatura.
• Test di sicurezza ed EMC di terze parti: Testato per la sicurezza elettrica, la sicurezza laser e la compatibilità elettromagnetica.


Materiali di saldatura e applicazioni
La macchina supporta applicazioni che coinvolgono rame, alluminio, ferro, nichel e componenti in lega adatti. Il suo utilizzo principale è la saldatura di sbarre in alluminio, sbarre in rame e connettori di transizione in nichel in assemblaggi di batterie al litio prismatiche. La compatibilità dei materiali e le impostazioni di saldatura dipendono dalla specifica del connettore, dal materiale del terminale della cella, dallo spessore dello strato e dal design del giunto.

Le applicazioni tipiche includono:

• Moduli di batterie per accumulo di energia: Saldatura programmata di sbarre collettrici e connettori per assemblaggi di celle prismatiche.
• Moduli di batterie per veicoli elettrici: Saldatura di collegamenti elettrici in base alla disposizione dei moduli e ai requisiti delle giunzioni.
• Pacchi batteria industriali: Saldatura di connessione ripetuta per produttori di batterie che gestiscono diverse configurazioni di moduli.
• Connettori metallici: Applicazioni di saldatura per hardware compatibili e connettori elettrici.

Specifiche tecniche

Funzioni di posizionamento opzionali

• Misurazione automatica della distanza: un sensore di distanza laser misura la distanza tra la testa e il pezzo in lavorazione. Il sistema di posizionamento si sposta quindi alla distanza di lavoro preimpostata, contribuendo a ridurre la regolazione manuale della messa a fuoco.
• Posizionamento visivo automatico CCD: Il sistema di visione opzionale identifica la posizione di elaborazione e applica una compensazione software per il posizionamento del pezzo. Questa funzione è separata dalla normale funzione di visualizzazione del processo CCD.

Prodotti Schermo

Domande frequenti

*Il sistema CCD individua automaticamente i punti di saldatura?
Il monitoraggio CCD standard offre la visualizzazione del processo per la configurazione e l'osservazione. Il posizionamento visivo automatico e la compensazione software sono funzioni opzionali.

*Qual è lo spessore delle barre bus che il laser da 6000W può saldare?
La capacità di saldatura dipende dal materiale della barra bus, dal rivestimento, dallo spessore di ciascuno strato, dal design dei terminali e dalle prestazioni richieste per il giunto. È opportuno valutare campioni rappresentativi per definire le impostazioni adatte al collegamento effettivo.

*La macchina può salvare programmi per diversi moduli di batteria?
Sì. Il software di saldatura supporta l'editing grafico, nonché la memorizzazione e il richiamo dei dati di processo. I programmi salvati possono essere selezionati per lavorazioni ripetitive, verificando le impostazioni rispetto al pezzo e all'attrezzatura caricati.

*Quali informazioni sono necessarie per un preventivo personalizzato?
Si prega di fornire le dimensioni del modulo, il formato della cella, la disposizione dei terminali, i materiali e gli spessori delle barre bus, i disegni dei giunti, la produzione target, il metodo di carico e la disposizione dello stabilimento. Includere i requisiti per l'aspirazione dei fumi, il posizionamento automatico e l'integrazione nella linea di produzione.
