01 Definizione di connessioni serie-parallelo delle batterie al litio

A causa della tensione e della capacità limitate delle singole batterie, nella pratica sono spesso necessari collegamenti in serie-parallelo per ottenere tensioni e capacità più elevate per soddisfare i requisiti di potenza del dispositivo.

Collegamento in serie della batteria al litio : Si aggiungono tensioni, la capacità rimane costante e la resistenza interna aumenta.

02 Pacco batteria al litio

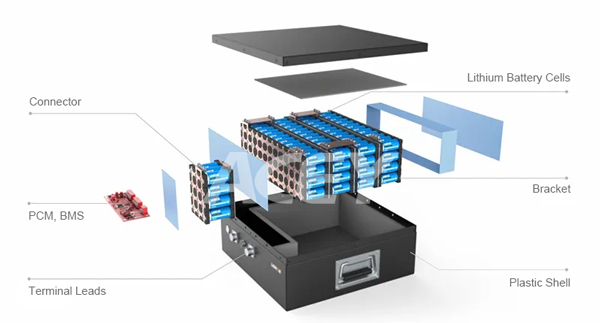

• cella al litio : Il componente principale della batteria finita.
• Pannello di protezione : Fornisce protezione contro sovraccarico, scarica eccessiva, sovracorrente, cortocircuito e controllo della temperatura NTC.
• involucro di plastica : La struttura di supporto dell'intera batteria; posiziona e fissa la piastra protettiva; supporta e limita la posizione di tutti gli altri componenti non a guscio.

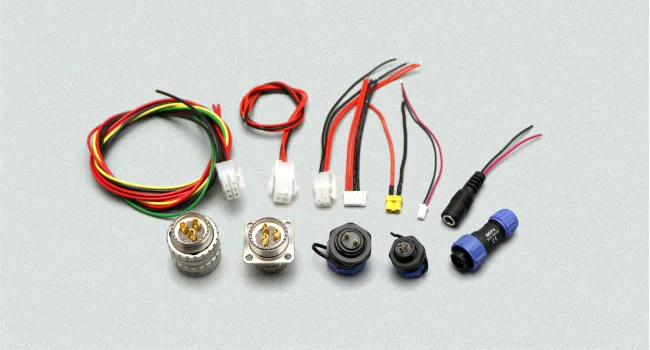

• Conduttori terminali : Fornisce varie interfacce di carica e scarica per vari prodotti elettronici, dispositivi di accumulo di energia e alimentatori di backup.
• Lamiera/staffa in nichel : Componenti che collegano e fissano le celle della batteria.

03 Combinazioni serie-parallelo di batterie al litio

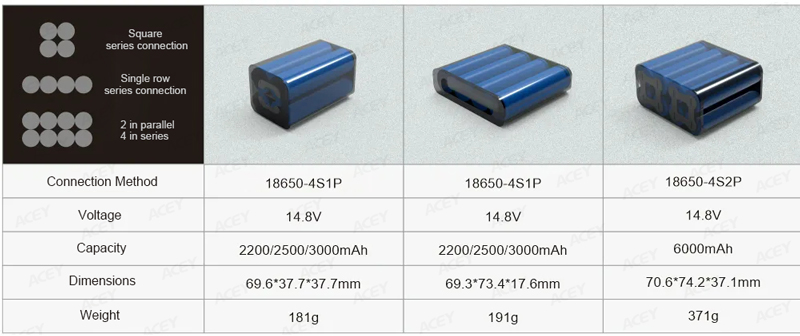

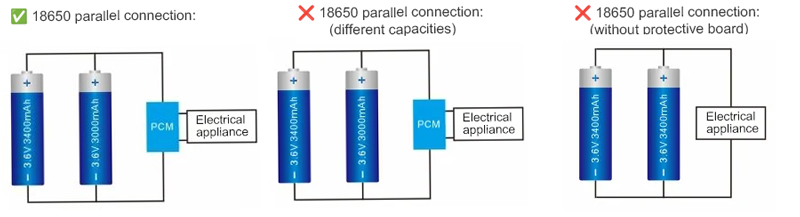

Per motivi di sicurezza, le batterie al litio devono essere collegate a una piastra protettiva esterna per monitorare ogni cella. Il funzionamento in parallelo è generalmente sconsigliato. Se è richiesto il funzionamento in parallelo, i parametri della batteria (capacità, resistenza interna, ecc.) devono essere coerenti. Inoltre, anche i parametri delle batterie utilizzate in serie devono essere coerenti. In caso contrario, le prestazioni del pacco batteria saranno significativamente peggiori rispetto a quelle di una singola cella.

Standard di accoppiamento delle batterie al litio: differenza di tensione ≤ 10 mV, differenza di resistenza interna ≤ 5 mΩ, differenza di capacità ≤ 20 mA

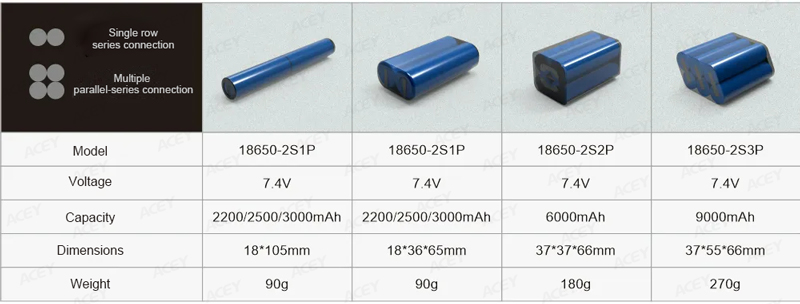

Pacco batteria al litio a 2 stringhe (batteria al litio da 7,4 V)

• Supponendo che le specifiche della singola cella utilizzata siano 18650 3,7 V 2000 mAh
• Supponendo che le specifiche della singola cella utilizzata siano 18650 3,7 V 2000 mAh
• Numero di celle collegate in parallelo: 20Ah/2Ah = 10, ovvero 10 celle in parallelo
• L'intero pacco batteria è composto da 13 stringhe x 10 celle = 130 celle

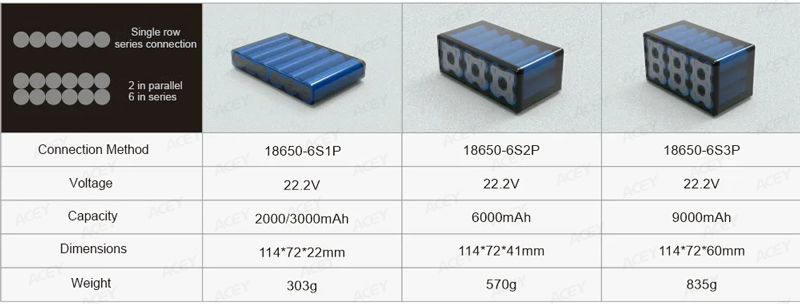

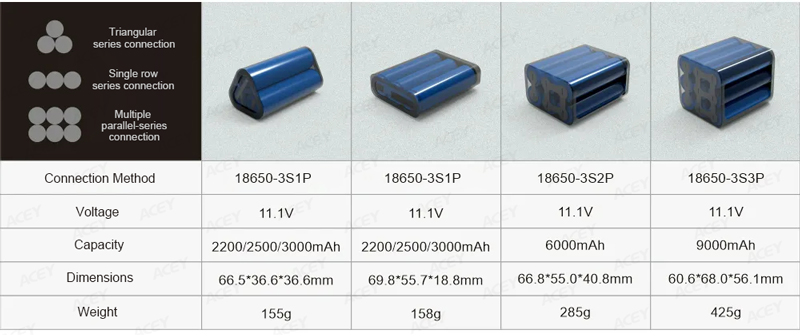

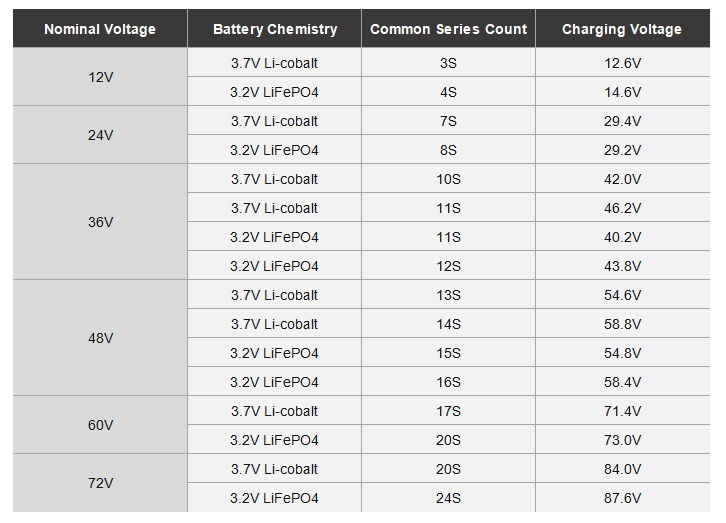

Combinazioni di serie comuni di pacchi batteria al litio

04 Processo di assemblaggio della batteria al litio

① Classificazione della capacità della batteria

ACEY-BCT506R-512H macchina per la carica e la scarica delle batterie al litio è progettato per testare la capacità, la tensione, la corrente e le prestazioni di carica e scarica delle celle al litio cilindriche, come 18650 21700 26650 32650 32700.

② Incollaggio di carta isolante per batterie
Applicare carta a sgancio rapido e nastro Mara per l'isolamento.

ACEY-BS01 macchina automatica per incollare la carta isolante viene utilizzato principalmente per attaccare uno strato di carta d'orzo sull'elettrodo positivo o negativo delle batterie 18650/21700/26650/32650/32700 per fornire un buon isolamento, resistenza all'usura, impermeabilità e altre caratteristiche.

ACEY-AS11S macchina per la selezione delle celle al litio è un dispositivo efficiente e ad alta precisione progettato per la selezione rapida di batterie al litio cilindriche. Utilizza un avanzato tester di resistenza interna per misurare con precisione la tensione e la resistenza interna della batteria. L'apparecchiatura è compatibile con diverse specifiche di batterie (18650/21700/26650/32700/ecc.), con una velocità di selezione fino a 5000 pezzi/ora, che migliora notevolmente l'efficienza produttiva e supporta l'esportazione dei dati per una facile tracciabilità della qualità.

Utilizzare strisce di nichel stampate per eliminare giunzioni di saldatura fredde, cortocircuiti, bassa efficienza e distribuzione non uniforme della corrente.

ACEY-5000D macchina per saldatura a punti manuale Viene utilizzato per saldare insieme i terminali positivo e negativo di più batterie e materiali come fogli di nichel, garantendo una trasmissione di corrente stabile durante il processo di carica e scarica del pacco batteria. È ampiamente utilizzato nella saldatura di molti pacchi batteria, come quelli di batterie di potenza, utensili elettrici, biciclette elettriche, ecc.

⑥ Test completo del pacco batteria

Serie ACEY-BIT tester completo della batteria Può effettuare una misurazione quantitativa e accurata di alcuni parametri di base della batteria. Può misurare la tensione a circuito aperto, la resistenza interna, la carica, la scarica, la protezione da sovracorrente, la protezione da cortocircuito e altre funzioni della batteria. Può rilevare facilmente batterie difettose e aumentare l'efficienza produttiva.

ACEY-5035C macchina per imballaggio con film termoretraibile Viene utilizzata nell'assemblaggio e nel confezionamento di pacchi batteria, in particolare per batterie agli ioni di litio e altri tipi di batterie ricaricabili. Queste macchine sono progettate per avvolgere e sigillare in modo sicuro i pacchi batteria utilizzando pellicola termoretraibile, garantendo protezione, isolamento e un aspetto pulito.

⑧ Stampa di codici batch a getto d'inchiostro

La stampa deve essere chiara e leggibile.

ACEY-CP2 Macchina per la codifica a getto d'inchiostro in batch Viene utilizzato per stampare informazioni come numeri di lotto, date di scadenza, date di produzione, codici a barre e altri dati variabili su prodotti o imballaggi nei settori manifatturiero e del confezionamento. È essenziale per la tracciabilità del prodotto, il controllo qualità e la conformità alle normative.

⑨ Invecchiamento del pacco batteria
Determinare la qualità del pacco batteria e garantire la stabilità, la sicurezza e la durata del pacco batteria al litio durante l'uso.

Serie ACEY-BA macchina per l'invecchiamento delle batterie Viene utilizzato principalmente per la carica e la scarica delle batterie e per testarne le caratteristiche. I canali di prova sono completamente indipendenti e adatti per test di invecchiamento di batterie ternarie, al litio-ferro-fosfato, al piombo-acido, al nichel-metallo idruro e al nichel-cadmio.

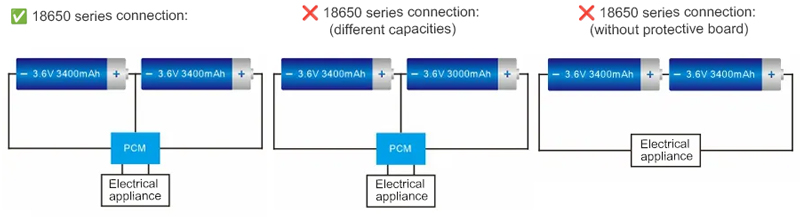

• Non utilizzare insieme batterie di marche diverse.
• Non utilizzare insieme batterie con voltaggi diversi.
• Non mischiare batterie di capacità diverse o batterie al litio vecchie e nuove.
• Non si devono mischiare batterie con composizioni chimiche diverse, come ad esempio batterie al nichel-metallo idruro e batterie al litio.
• Quando la carica della batteria è bassa, sostituire tutte le batterie.
• Utilizzare una scheda di protezione per batterie al litio con parametri corrispondenti.

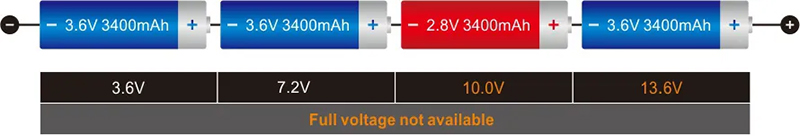

• Selezionare batterie con prestazioni costanti. Generalmente, le batterie al litio utilizzate in serie e in parallelo richiedono l'accoppiamento delle celle. Criteri di accoppiamento: differenza di tensione ≤ 10 mV, differenza di resistenza interna ≤ 5 mΩ e differenza di capacità ≤ 20 mA.

• I metodi di collegamento tipici per i pacchi batteria al litio includono prima il collegamento in parallelo, poi in serie, prima in serie, poi in parallelo e metodi di collegamento misti.
• I pacchi batteria al litio per autobus esclusivamente elettrici utilizzano in genere un metodo di collegamento prima in parallelo e poi in serie.
• I pacchi batteria al litio per l'accumulo di energia dalla rete spesso utilizzano prima un metodo di collegamento in serie e poi in parallelo.

Vantaggi del collegamento in parallelo prima e in serie poi per le batterie al litio

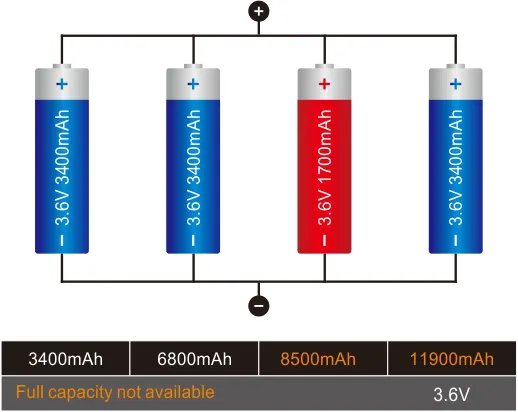

• Un guasto a una cella della batteria al litio ne causa lo spegnimento automatico. A parte una riduzione della capacità, questo non influisce sulla capacità di funzionamento in parallelo.
• Se una cella di una batteria al litio va in cortocircuito in un collegamento parallelo, il circuito parallelo subirà correnti molto elevate, che solitamente vengono impedite dalla tecnologia di protezione tramite fusibile.

• A causa delle differenze nella resistenza interna e della dissipazione non uniforme del calore tra le celle delle batterie al litio, la durata del ciclo di vita di un pacco batterie al litio collegato in parallelo può essere influenzata.

Vantaggi del collegamento delle batterie al litio in serie prima e in parallelo dopo

• Collegare le celle della batteria al litio prima in serie, in base alla loro capacità, ad esempio 1/3 della capacità totale, e poi in parallelo per ultime, riduce la probabilità di guasto nei moduli di batterie al litio ad alta capacità. Il collegamento prima in serie e poi in parallelo migliora inoltre significativamente la stabilità dei pacchi batteria al litio.

• Le batterie al litio con o senza schede di protezione non possono essere caricate in parallelo. Le batterie senza schede di protezione sono soggette a sovraccarico e danni.
• Le batterie caricate in parallelo richiedono in genere la rimozione della scheda di protezione integrata nella batteria e l'utilizzo di una singola scheda di protezione.
• Se le batterie caricate in parallelo non dispongono di una scheda di protezione, la tensione di carica deve essere limitata a 4,2 V e non è possibile utilizzare un caricabatterie da 5 V.

• Le batterie al litio devono essere caricate utilizzando un caricabatterie dedicato. In caso contrario, potrebbero non raggiungere la piena capacità, compromettendone le prestazioni.
• Le batterie al litio non devono essere completamente scariche prima di essere ricaricate.
• Non lasciare il caricabatterie collegato per periodi prolungati. Rimuovere la batteria dal caricabatterie non appena è completamente carica.
• Rimuovere la batteria da tutti gli apparecchi elettrici non utilizzati e scaricarla prima di riporla.
• Non inserire la batteria con la polarità invertita, poiché ciò potrebbe causare il rigonfiamento o la rottura della batteria.
• Non utilizzare caricabatterie al nichel e al litio in modo intercambiabile.
