marca:
ACEYoggetto numero.:
ACEY-PAL-UAVconformità:
CE Certifiedgaranzia:
One-year warranty with lifetime supportOrdine (Moq) :
1 setpagamento:
T/Torigine del prodotto:
Chinatempi di consegna:
7-35 daysLinea di assemblaggio semi-automatica per pacchi batteria LiPo pouch per droni UAV
Panoramica della soluzione
La linea di assemblaggio semi-automatica per pacchi batteria per droni ACEY è progettata per la produzione di pacchi batteria a celle pouch ad alte prestazioni utilizzati in UAV, droni agricoli, droni per rilievi, droni di ispezione e altri sistemi aerei senza pilota.
La soluzione completa copre la classificazione della capacità delle celle, la selezione per tensione e resistenza interna, il taglio delle linguette, la saldatura delle linguette, il collaudo del BMS, il test completo del pacco e l’invecchiamento in carica-scarica. Le specifiche delle apparecchiature, le maschere di fissaggio, i range di test e i processi di saldatura possono essere personalizzati in base alle dimensioni delle celle del cliente, alla struttura del pacco, alla tensione, alla capacità e ai requisiti di produzione.

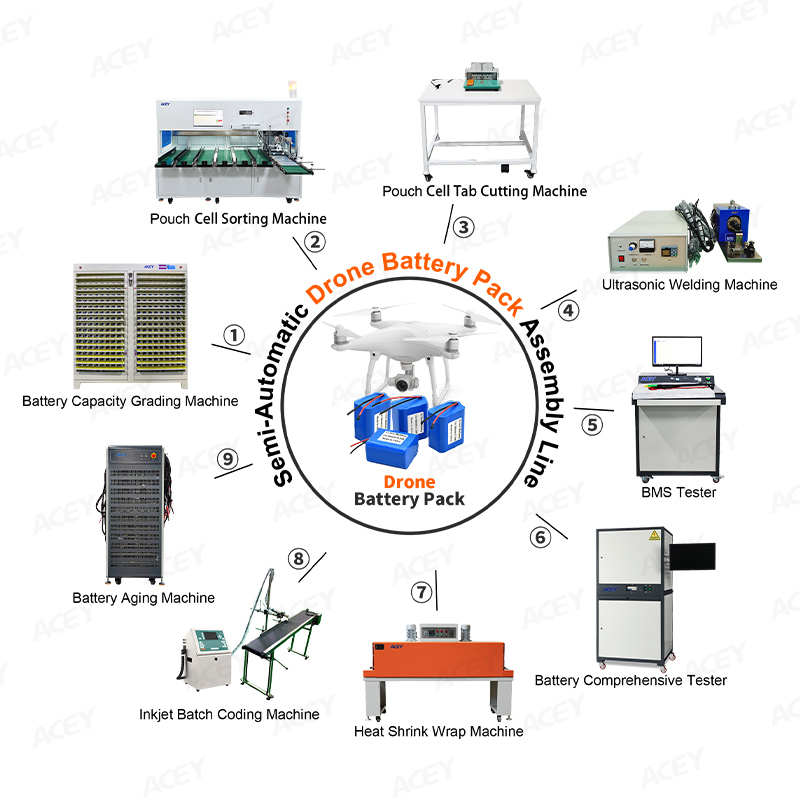

Processo di produzione
Classificazione della capacità delle celle → Selezione per tensione & IR → Abbinamento celle → Taglio delle linguette → Impilamento celle & assemblaggio su attrezzatura → Saldatura a ultrasuoni o laser → Installazione e test BMS → Isolamento e assemblaggio del pacco → Test completo → Termoretrazione della pellicola isolante → Codifica & marcatura → Invecchiamento in carica-scarica → Ispezione finale
Il carico manuale, l’impilamento delle celle, l’isolamento, il cablaggio e l’assemblaggio del pacco possono essere combinati con maschere e postazioni di lavoro dedicate, mentre i principali processi di test e saldatura sono eseguiti da apparecchiature professionali.
Configurazione delle principali apparecchiature

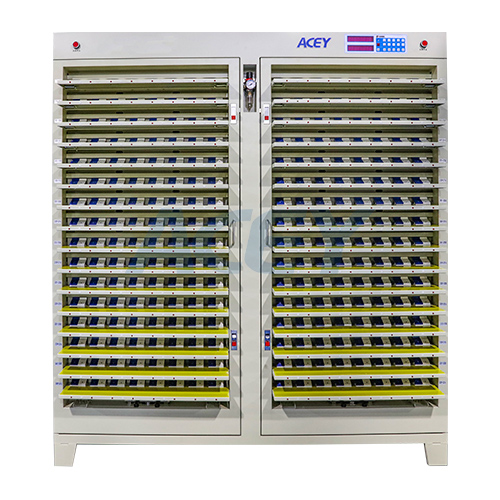

1. Macchina di classificazione della capacità delle celle della batteria
La macchina di classificazione delle celle agli ioni di litio serie ACEY-PCT viene utilizzata per la carica, scarica, il test di capacità e la classificazione delle prestazioni delle celle pouch prima dell’assemblaggio del pacco. Aiuta a identificare celle con capacità e caratteristiche di scarica simili per migliorare la coerenza del pacco batteria.
Specifiche principali
| Parametro | Specifiche |
| N. articolo | ACEY-PCT Series |
| Numero di canali | 64 / 128 / 160 / 256 channels |
| Tipo di cella applicabile | Celle batteria pouch |
| Tensione di carica | DC 0–4.5V |
| Tensione di scarica | DC 4.5–2V |
| Opzioni di corrente | 20A / 30A / 40A / 60A |
| Distanza tra le maschere di fissaggio | Personalizzabile |
| Alimentazione | Three-phase five-wire AC380V ±10%, 50Hz |
| Temperatura di lavoro | -10°C to 40°C |
| Umidità relativa | ≤80% |

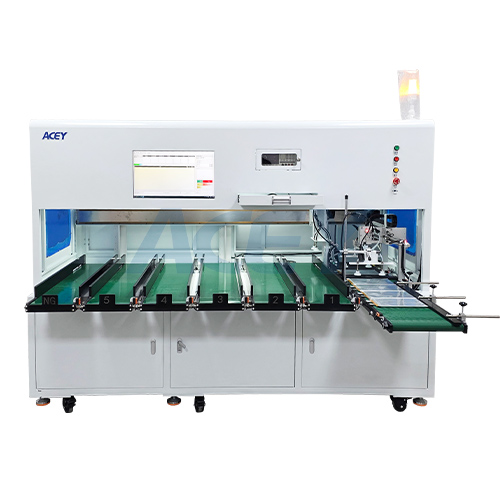

La macchina di selezione delle celle della batteria serie ACEY-PCSM viene utilizzata per testare automaticamente la tensione delle celle e la resistenza interna, quindi seleziona e raggruppa le celle in base a parametri preimpostati. Un abbinamento coerente delle celle aiuta a migliorare le prestazioni in uscita del pacco batteria per droni, il ciclo di vita e la stabilità operativa.
Specifiche principali
| Parametro | Specifiche |
| N. articolo | ACEY-PCSM Series |
| Efficienza di selezione | 8–10 PPM |
| Utilizzo delle apparecchiature | ≥95% |
| Canali di selezione | Fino a 7 canali |
| Configurazione dei canali | 6 qualified channels + 1 NG channel |
| Lunghezza cella applicabile | 50–170mm |
| Larghezza cella applicabile | 20–100mm |
| Spessore cella applicabile | 4–20mm |
| Sistema di controllo | PC industriale embedded |
| Display | 21.5-inch screen |
| Tensione di ingresso | AC220V, 50Hz |
| Aria compressa | ≥0.6MPa |
| Configurazione opzionale | tester IR e scanner di codici a barre |
| Personalizzazione | Dimensioni delle celle e numero di canali |

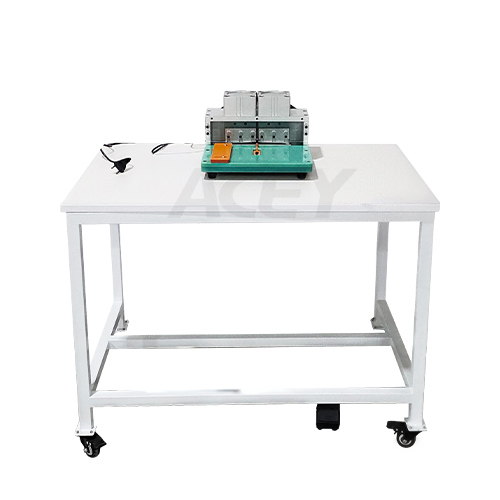

3. Macchina per il taglio delle linguette delle celle pouch
La macchina per il taglio delle linguette della serie ACEY-PTC viene utilizzata per rifinire le linguette positive e negative delle celle pouch alle dimensioni richieste prima della saldatura. Dimensioni uniformi delle linguette facilitano la disposizione delle celle e migliorano la coerenza della saldatura.
Specifiche principali
| Parametro | Specifica |
| N. articolo | ACEY-PTC Series |
| Tipo di cella applicabile | celle pouch |
| Larghezza linguetta positiva | 5–60mm |
| Larghezza linguetta negativa | 5–60mm |
| Distanza tra i centri delle linguette | 12–150mm |
| Potenza massima in ingresso | ≤500W |
| Alimentazione | AC220V ±10%, 50–60Hz |
| Dimensioni della macchina | 450 × 310 × 210mm |
| Peso della macchina | Approx. 14kg |
4. Opzioni di processo di saldatura

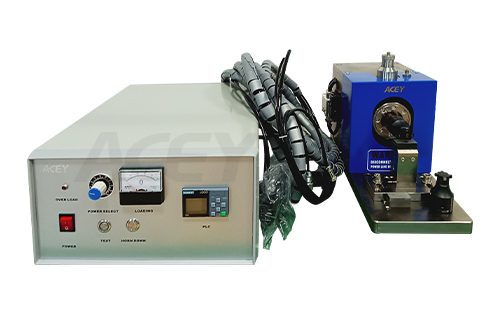

Opzione A: Saldatura a ultrasuoni
*Macchina di saldatura a ultrasuoni per linguette
La macchina di saldatura a ultrasuoni della serie ACEY-USW viene utilizzata per saldare linguette in alluminio, linguette in rame rivestite di nichel e le relative strisce di collegamento. Il processo di saldatura presenta una bassa resistenza elettrica, un tempo di saldatura breve e un’influenza termica limitata sulla cella della batteria.
Specifiche principali
| Parametro | Specifiche |
| N. articolo | ACEY-Serie USW |
| Applicazione | Saldatura di linguette per batterie pouch |
| Spessore tipico del materiale | 0.2mm |
| Strati di saldatura | Saldatura di linguette a due strati |
| Area tipica di saldatura | 20 × 4mm |
| Frequenza ultrasonica | 20kHz ±200Hz |
| Potenza di ingresso massima | 6000VA |
| Tempo di saldatura | Approx. 0.1–0.8s |
| Pressione di saldatura | Approx. 0.1–0.6MPa |
| Corsa della testa di saldatura | 10–15mm |
| Modalità di saldatura | Tempo, energia e modalità segmentate |
| Controllo della frequenza | Tracciamento automatico della frequenza |

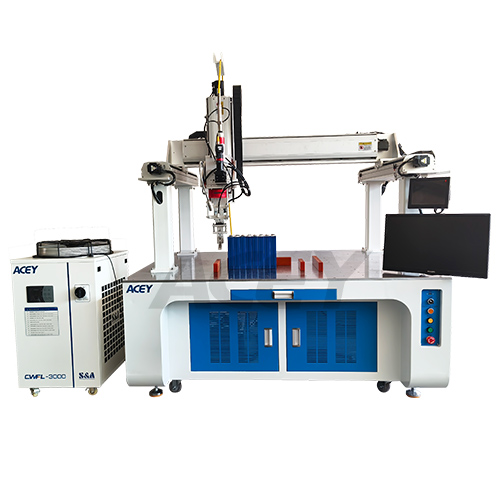

Opzione B: Saldatura laser
*Macchina per saldatura laser di pacchi batteria
La macchina per saldatura laser serie ACEY-LWM è disponibile per strutture di linguette di celle pouch e sbarre collettrici (busbar) idonee. Fornisce energia concentrata, percorsi di saldatura programmabili e configurazione flessibile della postazione di lavoro.
Si raccomanda di eseguire test sui campioni prima di selezionare la saldatura laser, soprattutto per linguette in alluminio sottili e connessioni tra metalli dissimili.
Specifiche principali
| Parametro | Specifica |
| Codice articolo | ACEY-LWM Series |
| Potenza laser | 1500W / 2000W / 3000W |
| Lunghezza d’onda del laser | 1070nm |
| Modalità di funzionamento | Continuo o modulazione |
| Intervallo di regolazione della potenza | 0–100% |
| Lunghezza della fibra | 15m |
| Metodo di raffreddamento | Raffreddamento ad acqua |
| Lunghezza focale | 200mm |
| Intervallo di messa a fuoco regolabile | -5mm to +5mm |
| Corsa di saldatura | Personalizzato in base al pacco batteria |

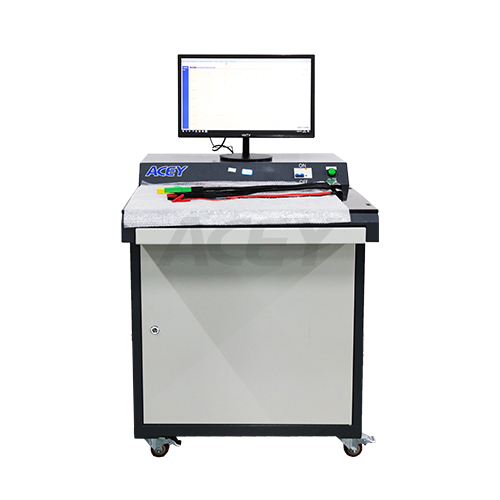

5. Tester BMS
La macchina di test BMS serie ACEY-BP viene utilizzata per testare il sistema di gestione della batteria prima o dopo l’installazione nel pacco batteria del drone. Può verificare i parametri di protezione e le funzioni di comunicazione sia dei BMS hardware che dei BMS intelligenti.
Specifiche principali
| Parametro | Specifica |
| Codice articolo | ACEY-BP Series |
| Canali di simulazione della tensione | 20S / 24S / 32S or customized |
| Corrente di protezione da sovrascarica | 120A–600A options |
| Corrente di carica massima | 50A–300A options |
| Intervallo di impostazione della tensione | 500–5000mV |
| Intervallo di resistenza | 0–999mΩ |
| Test di comunicazione | UART / CAN / RS485 |
| Tipo di BMS applicabile | BMS hardware e BMS intelligenti |
| Configurazione standard | PC e armadio delle apparecchiature |

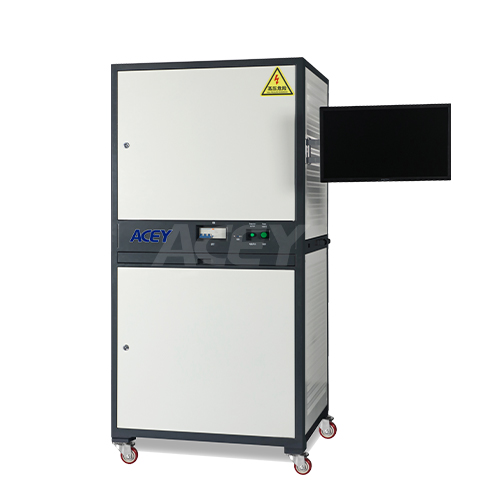

6. Macchina di test completa per pacchi batteria
La macchina di test completa per batterie serie ACEY-BIT viene utilizzata per il test finale delle prestazioni elettriche e delle funzioni di protezione dopo l’assemblaggio del pacco batteria. La macchina può controllare le prestazioni di carica e scarica, la tensione del pacco, la resistenza interna, la protezione da sovracorrente, la protezione da cortocircuito e i segnali di resistenza alla temperatura.
Specifiche principali
| Parametro | Specifica |
| Codice articolo | ACEY-BIT Series |
| Opzioni di tensione | 60V / 100V / 120V / 150V |
| Intervallo di resistenza interna | 0–2000mΩ |
| Corrente di carica | 30A / 50A / 100A |
| Corrente di scarica | Opzioni 120A–500A |
| Tempo di cortocircuito | 0–2000μs |
| Tempo di ritardo sovracorrente | 0–30s |
| Intervallo di resistenza NTC | 0–100kΩ |
| Intervallo di resistenza R1 | 0–100kΩ |
| Alimentazione | AC200–240V |
| Configurazione standard | PC e armadio delle apparecchiature |

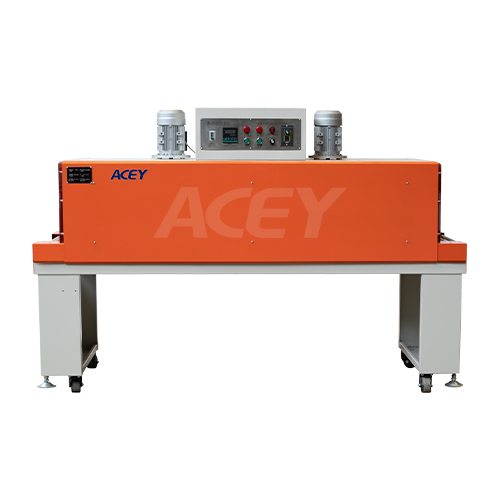

7. Macchina per termoretrazione della pellicola isolante
La macchina per imballaggio con film termoretraibile ACEY-5035C viene utilizzata per riscaldare e restringere il film isolante attorno al pacco batteria assemblato, garantendo una vestibilità stretta e uniforme. Il processo migliora l’isolamento elettrico, la protezione superficiale e l’aspetto complessivo del pacco batteria del drone finito.
Specifiche principali
|
Parametro |
Specifiche |
| Codice articolo | ACEY-5035C |
| Alimentazione | 380V50-60HZ |
| Potenza | 15KW |
| Dimensioni del tunnel |
Dimensione del tunnel di termoretrazione: L1800 x W500 x H350mm *Dimensione effettiva: W400 x H300mm |
| Velocità di trasporto | 0-15m/min |
| Materiale del nastro trasportatore | Rete metallica |
| Carico del nastro trasportatore | 25kg max |
| Dimensioni della macchina | 2100mm x750mm x1620mm (L* W * H) |
| Peso | circa 200 kg |
| Film termoretraibile | PE,POF,PVC,PP |

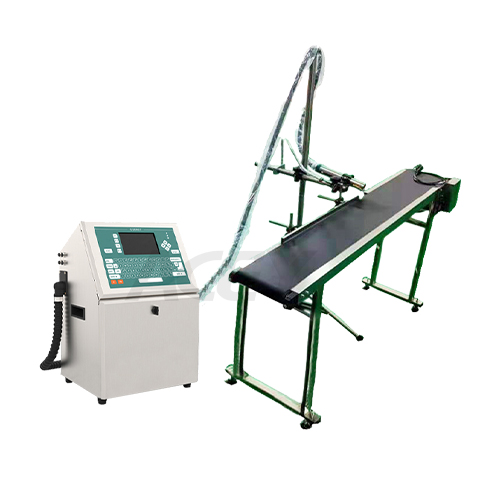

8. Macchina per codifica a getto d'inchiostro
ACEY-CPM-2 Multipurpose Batch Coding And Printing Machine è uutilizzata per stampare informazioni di produzione sulla superficie del pacco batteria, inclusi modello del prodotto, tensione, capacità, numero di lotto, data di produzione, numero di serie, codice a barre e codice QR, supportando l’identificazione e la tracciabilità del prodotto.
Specifiche principali
| Parametro | Specifiche |
| Codice articolo | ACEY-CPM-2 |
| Stampa | 1-41 linee (matrice 7x5) |
| 1-51 linee (matrice 5x5) | |
| Massimo speed=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| Dimensione di visualizzazione dei caratteri | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| Altezza del carattere | 1-15mm |
| Distanza di stampa | 2-20mm |
| Distanza ottimale | 10mm |
| Direzione di stampa | 360° |
| Sistema operativo | QBGenL cinese e inglese sono available |
| Caratteri stampabili | Inglese, cinese semplificato, numeri arabi, numero di serie, codice a barre, ora, data, marchio registrato, font speciale |
| Porta di comunicazione | SDCard、 interfaccia sincronizzatore, interfaccia ingresso/uscita allarme, RS485 |
| Informazioni salvate: | 68 informazioni di stampa e 50 informazioni di pattern |
| Spruzzatore | Ugello in pietra preziosa a temperatura costante da 60um, pulizia automatica |
| Grado di protezione | IP55 |
| Temperatura/Umidità | 0-45℃，0-95% |
| Peso netto. | 24kg |
| Telaio | Corpo in acciaio inossidabile 304 |

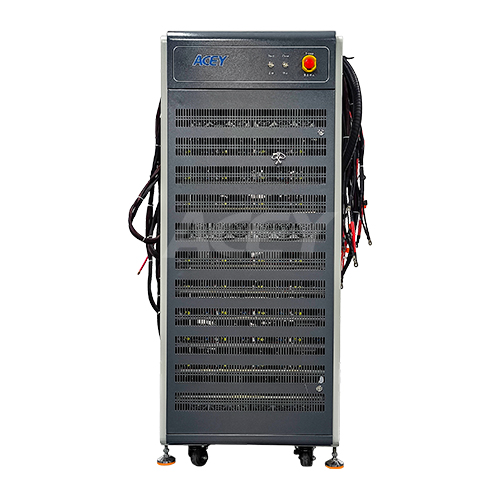

9. Macchina di invecchiamento pacchi batteria
La macchina di invecchiamento per batterie della serie ACEY-BA viene utilizzata per eseguire cicli programmabili di carica-scarica e test di funzionamento simulato su pacchi batteria UAV finiti. Il test di invecchiamento aiuta a identificare anomalie di capacità, tensione, temperatura, connessione e prestazioni di protezione prima della consegna.
Specifiche principali
| Parametro | Specifiche |
| N. articolo | Serie ACEY-BA |
| Opzioni di tensione | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| Corrente di carica-scarica | opzioni 50A–1000A |
| Numero di canali | 1 / 2 / 4 / 8 / 16 / 32 canali |
| Funzionamento dei canali | Indipendente |
| Modalità di carica | CC / CV / CCCV |
| Modalità di scarica | CD / CP / CR |
| Accuratezza | ±0.05%FS + 0.05%RD |
| Quantità massima di cicli | 9999 |
| Numero massimo di passi programmabili | 9999 |
| Livelli di loop annidati | Fino a 10 livelli |
| Condizioni di Cut-Off | Tempo, tensione, corrente, capacità, tensione della cella e RSOC |
Caratteristiche principali della linea di assemblaggio
Pacchi batteria applicabili
La linea può essere personalizzata per:
Opzioni di personalizzazione
I seguenti elementi possono essere personalizzati:
Informazioni necessarie per la progettazione della soluzione
Per preparare una proposta adeguata di linea di assemblaggio, fornire:
Domande frequenti
*Si tratta di una linea di assemblaggio completamente automatica?*
No. È una linea di produzione modulare semi-automatica. Il carico delle celle, il trasferimento, l’impilamento, l’isolamento, il cablaggio e l’assemblaggio dell’involucro sono principalmente eseguiti manualmente o con dispositivi di fissaggio, mentre la classificazione, la selezione, il taglio, la saldatura, il test e l’invecchiamento sono eseguiti da apparecchiature dedicate.
*Quale metodo di saldatura è più adatto per batterie pouch per droni?*
La saldatura a ultrasuoni è generalmente consigliata per le linguette delle celle pouch in alluminio e rame nichelato convenzionali. La saldatura laser può essere scelta per strutture compatibili tra linguette e barre collettrici dopo test su campione.
*La linea può essere personalizzata per diverse dimensioni di celle pouch?*
Sì. I canali di smistamento, le attrezzature (fixtures), le dimensioni di taglio delle linguette, gli utensili di saldatura e le postazioni di lavoro possono essere personalizzati in base alle dimensioni effettive della cella e del pacco batteria.
*Le apparecchiature possono testare schede BMS intelligenti?
Sì. L'attrezzatura di collaudo BMS può essere configurata per la comunicazione BMS intelligente, inclusi UART, CAN e RS485.
*I clienti possono acquistare solo una parte della linea?
Sì. Ogni macchina può essere fornita separatamente, oppure più processi possono essere combinati in una soluzione di produzione personalizzata.
