La camera per test di cortocircuito a temperatura controllata ACEY-6003C è utilizzata principalmente per simulare cortocircuiti esterni nelle batterie a temperatura ambiente o elevata, al fine di valutarne la sicurezza e la stabilità. Fornisce condizioni di test di cortocircuito esterno per un'ampia gamma di tipi di batterie, tra cui batterie della serie 3C, pacchi batteria e accumulatori di energia. I modelli disponibili soddisfano vari standard di prova e valori di resistenza del circuito, tra cui 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 80 mΩ e 100 mΩ. Gli intervalli di corrente includono 1000 A, 2000 A, 3000 A, 5000 A, 8000 A, 10000 A e 15000 A.
marca:
ACEYoggetto numero.:
ACEY-6003Cconformità:
CE Certifiedgaranzia:
One-year warranty with lifetime supportOrdine (Moq) :
1 setpagamento:
T/Torigine del prodotto:
Chinatempi di consegna:

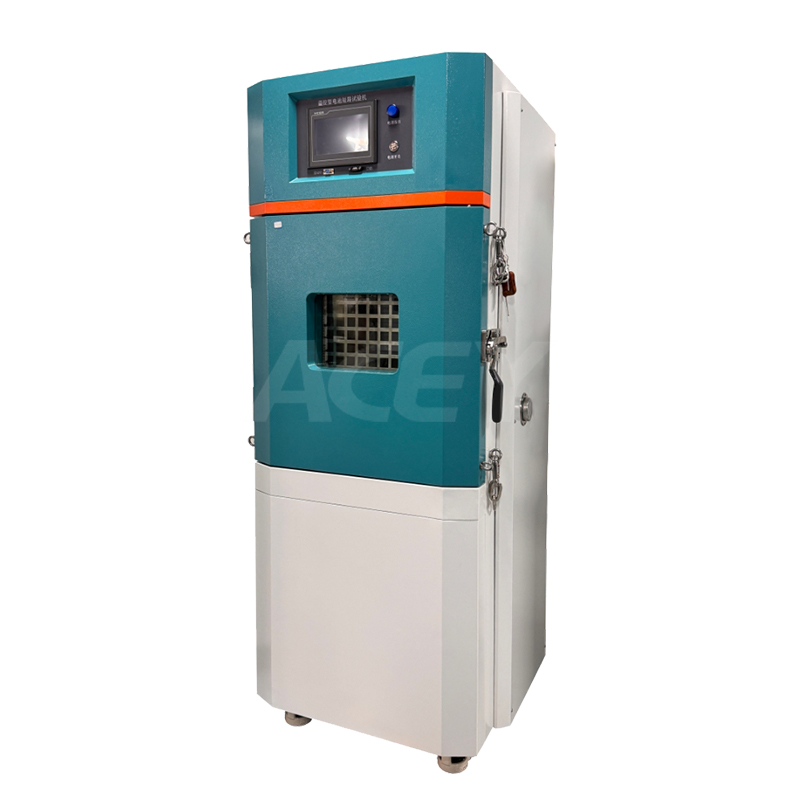

7-35 daysMacchina per il test di cortocircuito del controllo della temperatura della batteria
Descrizione del prodotto
ACEY-6003C La camera per test di cortocircuito con controllo della temperatura della batteria è progettata per soddisfare i requisiti di vari standard per i test di cortocircuito esterno della batteria. La resistenza interna del dispositivo di cortocircuito viene regolata in base allo standard per ottenere la massima corrente di cortocircuito richiesta dal test. Il circuito del dispositivo di cortocircuito deve essere in grado di resistere a picchi di corrente elevati. Utilizziamo contattori elettromagnetici CA di livello industriale, terminali interamente in rame e piastre interne in rame per la conduzione della corrente. Le spesse piastre in rame migliorano efficacemente la dissipazione del calore, rendendo il dispositivo di cortocircuito ad alta corrente più sicuro, riducendo efficacemente l'usura delle apparecchiature di prova e garantendo l'accuratezza dei dati di prova. Il tester di cortocircuito esterno della batteria utilizza il controllo automatico PLC per simulare un cortocircuito esterno della batteria e registrare le variazioni di tensione, corrente e temperatura della batteria.
Parametri tecnici
| Nome dell'articolo |
Indicatori di specifica
|
Indicatori di specifica | |
| Nome del prodotto | Tester di cortocircuito per il controllo della temperatura della batteria | Tester di cortocircuito per il controllo della temperatura della batteria | |
| Modello | ACEY-6003C | Serie ACEY-6003C-D | |
| Metodo di controllo | Schermo tattile PLC + comando di azione wireless remoto | Schermo tattile PLC + comando di azione wireless remoto | |
| Batteria di prova | Serie 3C, a sacchetto, cilindrica, capacità inferiore a 30 Ah | Serie 3C, a sacchetto, cilindrici, prismatici, guscio in alluminio, moduli, capacità inferiore a 320 Ah | |
| Dimensioni della camera interna | L500×P500×A600mm | L800×P800×A800mm | |
| W1000 D1000 Altezza 1000 mm | |||
| (Dimensioni della camera antideflagrante personalizzate e opzionali per capacità della batteria >320Ah) | |||
| Intervallo di temperatura | RT+10℃~85℃ (regolabile) | RT+15℃~150℃ (regolabile) | |
| Fluttuazione della temperatura | ±0,5℃ | ||
| Uniformità della temperatura | ±2℃ | ||
| Corrente di cortocircuito | Corrente nominale di funzionamento 400A, può sopportare una corrente istantanea massima di 1000A | 1000A/2000A/3000A/5000A/10000A...(sceglierne uno o realizzarne uno personalizzato per la corrente di cortocircuito specificata) | |
| Materiale di resistenza | Lega di nichel-cromo | Lega di nichel-cromo / Costantana | |
| Metodo di azionamento del contattore | Innesto elettrico-elettromagnetico all'eccitazione della bobina | Innesto elettrico-elettromagnetico all'eccitazione della bobina | |
| Resistenza interna del dispositivo | Standard 80mΩ±20mΩ | 1 mΩ, 5 mΩ, 30 mΩ, 80 mΩ (scegli specificato) | |
| Materiale della camera interna | Piastra in acciaio inossidabile di alta qualità, spessore 1,5 mm | Spessore acciaio inossidabile 2,0 mm/3,0 mm/5,0 mm (selezionabile) | |
| Materiale della camera esterna | Lastra fredda A3, finitura verniciata, 1,5 mm | ||
| Finestra di osservazione e illuminazione | Finestra di osservazione in vetro temperato sottovuoto a due strati con rete antideflagrante, dotata di illuminazione a LED per una chiara visualizzazione dello stato del test | ||
| Dispositivi di sicurezza | Sportello di sicurezza: dispositivo di sicurezza nella parte posteriore della camera. | ||
| Porta di scarico fumi: interfaccia di scarico fumi φ150mm. | |||
| Catene antideflagranti installate ai quattro angoli della porta della camera, collegamento diretto. | |||
| Telecomando per l'azione in caso di cortocircuito. | |||
| Porta del cavo di prova: 1 porta, φ50mm. | |||
| Durata del contattore | ≤300.000 cicli | ≥100.000 cicli | |
| Voltaggio | Allineare | 0~10V 1 canale (personalizzabile) | 0~10V e 0~100V, 1 canale ciascuno (personalizzabile) |
| Precisione | ±0,1% FS | ±0,1% FS (0~10 V), ±0,2% FS (0~100 V) | |
| Risoluzione | 0,01 V | 0,01 V (0~10 V), 0,1 V (0~100 V) | |
| Frequenza di campionamento | 10 Hz | 10 Hz | |
| Attuale | Allineare | 1 canale 0~1000A | 1000A/2000A/3000A/5000A/10000A (selezionabile) |
| Frequenza di campionamento | 10 Hz | 10 Hz | |
| Precisione | ±0,2% del fondo scala | ±0,2% del fondo scala | |
| Risoluzione | 1A | 1A | |
| Temperatura (sonda) | Allineare | 0~1000℃ 1 canale | 0~1000℃ 2 canali |
| Precisione | ≤±1,5℃ | ≤±1,5℃ | |
| Frequenza di campionamento | 10 Hz | 10 Hz | |
| Risoluzione | 0,1℃ | 0,1℃ | |
| Esportazione dati | Interfaccia USB, esportazione tramite unità USB | Interfaccia USB, esportazione tramite unità USB | |
| Dimensioni/Peso | W800* D750* H1800mm 151/195KG | Fare riferimento alle specifiche selezionate | |
| Alimentazione elettrica | AC220V 3,5kw | ||
| (Opzioni) | Sistema di controllo (opzionale) Controllo software del computer (la serie ACEY-6003B include un armadio di controllo software del computer) | ||
| Sistema di monitoraggio video (opzionale) Sistema di monitoraggio con telecamera, >300 pixel, portatile e staccabile | |||
| Sistema di estinzione incendi (opzionale) Dispositivo di estinzione incendi manuale o automatico | |||
| Sistema di acquisizione (opzionale) Numero di canali, frequenza di campionamento e sistema di acquisizione della temperatura a infrarossi possono essere personalizzati | |||
| Resistenza interna del dispositivo (opzionale) 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 50 mΩ, 80 mΩ, 100 mΩ valore di resistenza multicircuito combinazione arbitraria, commutazione manuale della linea di collegamento del terminale o commutazione automatica del controller | |||
| Funzionamento remoto (opzionale) Funzionamento tramite APP mobile + comando di azione ritardata del controller | |||
