Soluzione di linea di assemblaggio per pacchi batteria cilindrici per celle 18650 21700 26650 32650 e 32700

ACEY fornisce una soluzione di assemblaggio semiautomatica per pacchi batteria al litio realizzati con celle cilindriche 18650, 21700, 26650, 32650 e 32700. La soluzione copre la classificazione della capacità delle celle, l'applicazione della carta isolante, la selezione OCV/ACIR, l'ispezione della polarità, la saldatura a punti, i test BMS, i test sul pacco finito, il confezionamento termoretraibile, la codifica e l'invecchiamento.

La linea combina l'elaborazione automatica delle celle con l'assemblaggio manuale dei pacchi. Gli operatori trasferiscono celle e pacchi tra macchine indipendenti, caricano l'attrezzatura di saldatura ed eseguono il montaggio e il cablaggio del BMS. L'applicazione della carta, la selezione OCV/ACIR e l'ispezione della polarità CCD utilizzano apparecchiature dedicate, mentre la stazione di saldatura può utilizzare macchine manuali o automatiche programmate.

Questa configurazione semiautomatica è adatta per la produzione in lotti medio-piccoli e per progetti che gestiscono diversi modelli di pacco. L'elenco delle apparecchiature viene selezionato in base alle specifiche delle celle e al disegno del pacco, inclusi la disposizione serie-parallelo, le strisce di collegamento e i requisiti di test elettrico. Ciascuna macchina è configurata per i formati richiesti dal progetto.

Visualizza la nostra linea di assemblaggio per pacchi batteria cilindrici per i dettagli sulle apparecchiature.

Panoramica della soluzione

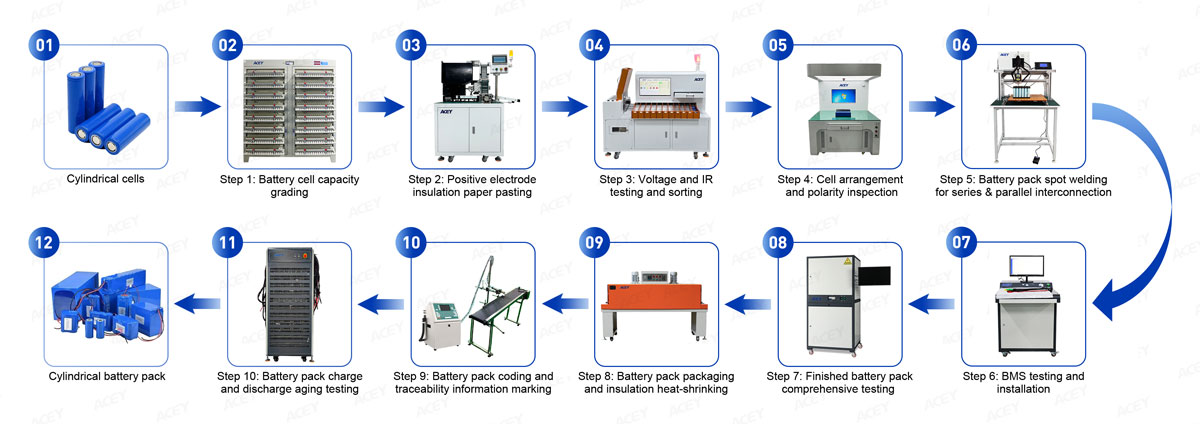

Processo di assemblaggio

Classificazione della capacità delle celle → Applicazione della carta isolante → Selezione OCV/ACIR → Disposizione delle celle → Ispezione della polarità → Saldatura a punti → Test e installazione del BMS → Test del pacco finito → Confezionamento termoretraibile → Codifica → Invecchiamento del pacco

Stazioni di apparecchiature e di processo

Come funziona la linea di assemblaggio semiautomatica per pacchi batteria cilindrici

Fase 1 — Classificazione della capacità delle celle della batteria Cell Capacity Grading

Prima dell'assemblaggio, le celle vengono caricate e scaricate per misurare la capacità utilizzabile e le prestazioni di base.

Lo scopo è evitare che celle con capacità notevolmente diverse, derivanti dall'esaurimento della carica o da perdite durante lo stoccaggio o il trasporto prolungati, vengano raggruppate nello stesso pacco batteria. Le celle più deboli limitano le prestazioni utilizzabili dell'intero gruppo in serie o in parallelo.

Una macchina di classificazione per celle agli ioni di litio l grading machineel grading machine esegue cicli programmati di carica-scarica su più canali e registra i dati per ciascuna cella.

ACEY fornisce macchine per la carica e la scarica delle batterie per test di carica-scarica, classificazione della capacità e valutazione delle prestazioni di ciclo di celle cilindriche al litio, inclusi i formati 18650, 21700, 26650, 32700, 32140 e 33140. Questi sistemi multicanale consentono ai produttori di valutare la capacità, la tensione, la corrente e la consistenza delle celle prima della cernita e dell'assemblaggio del pacco, con vari intervalli di corrente per soddisfare le diverse esigenze di produzione.

Nome prodotto	Macchina per la classificazione della capacità della batteria		Personalizzato
Tipo	Tipo lineare / a recupero di energia
Celle di batteria compatibili	18650 / 21700 / 26650 / 32650 / 32700
Specifiche	5V 3A / 6A
Numero di canali	256	512
Prodotto			Visualizza altro

Passaggio 2 — Applicazione della carta isolante per celle della batteria

La carta isolante viene applicata attorno al terminale positivo dopo la selezione della capacità.

Questo isolamento aggiuntivo aiuta a separare l'area del terminale positivo dall'involucro metallico della cella (anodo) durante l'assemblaggio.

Un macchinario automatico per l'applicazione di carta isolante taglia e applica la carta con un posizionamento uniforme. Le macchine ACEY possono essere equipaggiate con attrezzature intercambiabili per diverse celle cilindriche.

Nome del prodotto	Macchina applicatrice di carta isolante	Personalizzato
Stampo	Sostituibile
Celle di batteria compatibili	18650 / 21700 / 26650 / 32650 / 32700
Prodotto		Mostra di più

Fase 3 — Smistamento OCV e ACIR delle celle della batteria

La sola classificazione della capacità non è sufficiente per l'abbinamento finale delle celle.

Prima dell'assemblaggio, è necessario misurare anche la tensione a circuito aperto e la resistenza interna CA delle celle della batteria per garantire la coerenza del pacco batteria.

I valori misurati vengono confrontati con intervalli preimpostati e le celle vengono automaticamente suddivise in gruppi diversi.

Le macchine di smistamento batterie cilindriche ACEY sono disponibili con configurazioni standard a 5, 6 o 11 canali, con opzioni personalizzate anch'esse disponibili. Possono essere integrate con tester di marca come l'HIOKI BT3561 o altri strumenti compatibili per misurare la tensione a circuito aperto (OCV) e la resistenza interna CA.

Nome prodotto	Macchina per la cernita delle batterie			Personalizzato
Batteria cilindrica	18650 / 21700 / 26650 / 32650 / 32700 / Altro
Stampo	Sostituibile
Scanner per codici a barre	Opzionale
Marca del tester	HK3561/HIOKI3561
Numero di Canali	5	6	11
Prodotto				Vedi di più

Fase 4 — Disposizione delle celle e controllo della polaritàIspezione
Le celle selezionate vengono posizionate nella disposizione serie-parallelo richiesta utilizzando supporti per celle o appositi dispositivi.

Prima della saldatura, è necessario controllare l'orientamento positivo e negativo di ogni cella.

Per piccoli lotti di produzione, questo può essere fatto manualmente. Sulle linee semiautomatiche e automatiche, una macchina di ispezione visiva della polarità CCD è più affidabile perché controlla l'intero gruppo di celle rispetto allo schema preimpostato.

Nome prodotto	Tester CCD		Personalizzato
Celle della batteria compatibili	18650 / 21700 / 26650 / 32650 / 32700 / Altro
Telecamera	Telecamera industriale HD
Metodo di caricamento	Posizionamento manuale	Alimentazione automatica con nastro trasportatore
Prodotto			Mostra altro

Passaggio 5 — Saldatura a punti del pacco batteria
La saldatura a punti è una delle operazioni più importanti nell'assemblaggio del pacco batterie cilindriche.

Le celle sono collegate in serie e in parallelo saldando strisce di collegamento in nichel o nichelate ai terminali delle celle.

Il risultato della saldatura è influenzato da più fattori oltre alla corrente di saldatura. Le principali variabili di processo includono:

• Materiale del nastro
• Spessore del nastro
• Materiale del terminale della cella
• Corrente di saldatura
• Tempo di saldatura
• Pressione dell'elettrodo
• Condizione dell'elettrodo
• Posizione del punto di saldatura

Nome prodotto	Saldatrice a punti per pacchi batteria					Personalizzato
Celle batteria compatibili	18650 / 21700 / 26650 / 32650 / 32700
Alimentatore per saldatura	5000A / 8000A / 10000A
	Inverter DC / Transistor
Modalità di funzionamento	Manuale		Automatico
Prodotto						Visualizza altro

Passo 6 — Test e installazione del BMS

Dopo che i gruppi di celle sono collegati elettricamente, il sistema di gestione della batteria viene installato in base al design del pacco.

Prima dell'installazione, è necessario testare il BMS per verificarne le funzioni di protezione.

Il tester BMScontrolla principalmente funzioni quali:

• Protezione da sovraccarico
• Ripristino da sovraccarico
• Protezione da scarica eccessiva
• Ripristino da scarica eccessiva
• Protezione da sovracorrente
• Corrente di standby
• Ritardo di protezione e comportamento di ripristino

Nome prodotto	Apparecchiatura di test BMS			Personalizzato
Numero di serie	4S / 16S / 20S / 24S / 32S / 52S / Altro
Corrente di scarica eccessiva	120A / 150A / 200A / 300A / 400A / 500A / 600A / 800A / Altro
Prodotto				Visualizza altro

Passaggio 7 — Test complessivo del pacco batteria
Una volta completati il BMS, il cablaggio e i collegamenti elettrici, il pacco batteria viene testato come gruppo finito.

Questo passaggio verifica i componenti e i collegamenti introdotti durante l'assemblaggio del pacco batteria anziché le prestazioni di una singola cella.

La macchina di test complessivo delle batterie può essere configurata per testare:

• Tensione a circuito aperto
• Resistenza interna CA/CC
• Carica rapida
• Scarica rapida
• Protezione di carica
• Protezione di scarica
• Protezione da sovracorrente
• Protezione da corto circuito

Nome prodotto	Tester complessivo per batterie			Personalizzato
Tensione	50V/60V/100V/120V/150V/Altro
Corrente di scarica	60A/120A/150A/200A/300A/400A/500A/600A/Altro
Prodotto				Visualizza altro

Passaggio 8 — Imballaggio termoretraibile del pacco batteria

Al completamento dei test elettrici, il pacco batteria passa all'imballaggio finale. Per i processi di imballaggio termoretraibile, il pacco batteria viene trasportato attraverso un tunnel di retrazione a temperatura controllata.

Le opzioni di imballaggio disponibili includono:

• PVC
• POF
• PP (Polipropilene)
• PE (Polietilene)
• Involucro personalizzato

Nome del prodotto	Macchina a tunnel di termoretrazione			Personalizzato
Modello	ACEY-HSM4020C	ACEY-HSM4525C	ACEY-HSM5035C
Film termoretraibile	POF/PVC/PP	POF/PVC/PP/PE
Dimensioni del tunnel (mm)	1200*400*200	1200*450*250	1200*500*350
Dimensioni del prodotto termoretraibile (mm)	350*150	400*200	450*300
Prodotto				Mostra di più

Passo 9 — Codifica e tracciabilità del pacco batteria
Prima del test di invecchiamento e della spedizione, vengono applicati contrassegni di identificazione univoci a ciascun pacco batteria per garantire la tracciabilità dell'intero ciclo di vita.

Le informazioni stampate includono:

• Modello di batteria
• Tensione nominale
• Capacità
• Data di produzione
• Numero di lotto
• Numero di serie
• Codice a barre
• Codice QR
• Altro

ACEY fornisce stampanti portatili per produzioni in piccoli lotti, oltre a stampanti a getto d'inchiostro continue e da nastro trasportatore per linee di produzione efficienti.

Tipo di prodotto	Marcatore manuale a getto d'inchiostro per lotti	Marcatore automatico a getto d'inchiostro per lotti
Prodotto			Mostra di più

Fase 10 — Carica/Scarica del pacco batteriae Invecchiamento
I pacchi batteria completativengono sottoposti a invecchiamento programmabile di carica-scarica prima della spedizione. Il sistema registra tensione, corrente, capacità e tempo di test per valutare le prestazioni e la stabilità operativa del pacco

ACEY fornisce apparecchiature di test di carica e scarica per pacchi batteria per un'ampia gamma di applicazioni di pacchi batteria.

Nome del prodotto	Macchina per invecchiamento batterie				Personalizzato
Tipo	Lineare / a recupero di energia
Tensione	30V / 60V / 70V / 85V / 100V / 120V / 150V / 200V / Altro
Corrente di carica e scarica	10A / 20A / 30A / 40A / 50A / 60A / 100A / 120A / Altro
Numero di canali	2 / 3 / 4 / 6 / 8 / 9 / 12 / 14 / 16 / 18 / 24 / 36 / Altro
Prodotto					Mostra di più

Come configurare l'attrezzatura di assemblaggio per pacchi batteria cilindrici

L'attrezzatura deve essere selezionata in base al design effettivo del pacco batteria piuttosto che al solo modello di cella.

Due pacchi batteria 21700 possono richiedere attrezzature di supporto, saldatrici e sistemi di test diversi se le loro configurazioni serie-parallelo, i requisiti di corrente e le strutture meccaniche differiscono. Lo stesso vale per il passaggio tra celle 18650, 21700, 26650, 32650 e 32700.

Per configurare la linea, si prega di fornire le seguenti informazioni:

Informazioni sulla cella

• Modello di cella
• Chimica della cella
• Capacità della cella
• Tensione nominale
• Corrente massima di carica/scarica

Design del pacco batteria

• Configurazione in serie e parallelo
• Numero di celle
• Tensione del pacco
• Capacità del pacco
• Corrente di lavoro massima
• Dimensioni del pacco o disegno

Informazioni sulla saldatura

• Materiale del nastro in nichel o nichelato
• Spessore del nastro
• Struttura della sbarra colecttrice
• Schema di saldatura
• Numero di punti di saldatura

Informazioni sul BMS

• Numero di serie
• Corrente di protezione
• Funzione di comunicazione
• Disegno o scheda tecnica del BMS

Requisiti di produzione

• Pacchi al giorno, al mese o all'anno
• Numero di modelli di pacchi batteria
• Livello di automazione pianificato
• Disposizione dell'officina
• Operatori disponibili

Requisiti di collaudo

• Criteri di selezione delle celle
• Limiti di cernita OCV e ACIR
• Elementi di test del pacco finito
• Corrente di carica/scarica
• Procedura di invecchiamento
• Canali di test richiesti
• Requisiti di tracciabilità dei dati

Questi dettagli vengono utilizzati per selezionare le attrezzature, le armature e i campi di prova richiesti per il pacco batteria effettivo.

Domande frequenti

*Questa soluzione puòsupportare celle 18650, 21700, 26650, 32650 e 32700?
Sì. Questa soluzione può essere configurata per pacchi batteria realizzati con celle cilindriche 18650, 21700, 26650, 32650 e 32700. Macchine, stampi e attrezzature vengono selezionati in base alle dimensioni delle celle e al design del pacco richiesti.

*Come viene selezionata la saldatrice a punti？
La scelta dipende dalle dimensioni del pacco, dal terminale della cella, dal materiale e dallo spessore della piattina di collegamento e dallo schema di saldatura. Sono disponibili opzioni manuali, automatiche monofacciali e automatiche bifacciali.

Richiedi una configurazione della linea e un preventivo

Invia ad ACEY le seguenti informazioni per discutere dell'attrezzatura per il tuo progetto di assemblaggio pacchi:

• Formato della cella, chimica e capacità.
• Configurazione serie-parallelo del pacco, tensione nominale, tensione massima di carica, capacità e corrente di lavoro.
• Dimensioni o disegni del pacco.
• Materiale della striscia di collegamento, spessore e schema di saldatura.
• Specifiche del BMS, elementi di test del pacco finito e procedura di invecchiamento.
• Pacchi richiesti all'ora o al giorno e livello di automazione preferito.

Contatta ACEY per una proposta e un preventivo per una linea di assemblaggio di pacchi batteria cilindrici.
