Livelli di tensione e gerarchia dei pacchi nei sistemi di accumulo di energia residenziali: una scomposizione logica dalla cella al sistema
Nello sviluppo e nella gestione di prodotti per l'accumulo di energia residenziale, la gerarchia di tensione e la struttura del pacco batteria vengono spesso confuse tra loro. Questo articolo prende come esempio un modulo batteria residenziale ad alta tensione e analizza l'intera gerarchia della catena – dalla cella, al modulo, al pacco batteria e al sistema – per chiarire la logica alla base della formazione della tensione e definire i confini del "pacco". Fornisce un quadro tecnico riutilizzabile per i professionisti del settore.

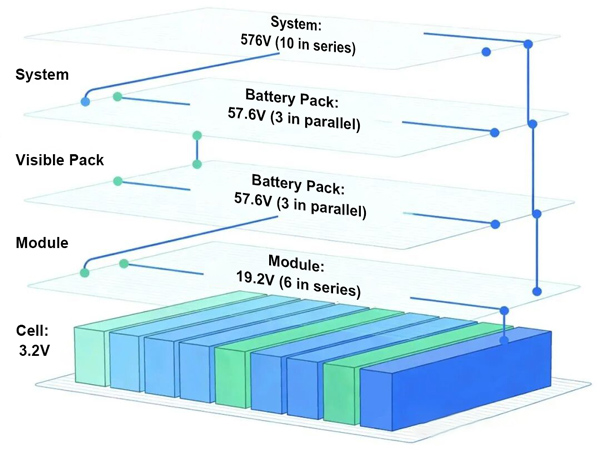

Gerarchia del sistema di batterie: dalla singola cella al sistema completo
La costruzione di un sistema di batterie per uso residenziale segue una logica di stratificazione dal basso verso l'alto, dal livello micro a quello macro. Ogni strato corrisponde a specifiche definizioni di tensione e funzionalità, elemento chiave per comprendere le differenze di tensione:
L'unità elettrochimica più elementare e il più piccolo vettore di energia. Nelle applicazioni residenziali, si utilizzano comunemente celle prismatiche al litio ferro fosfato (LFP), con parametri tipici di tensione nominale di 3,2 V e capacità di 314 Ah. Ogni cella fornisce circa 1 kWh di energia e costituisce la base per tutte le strutture di livello superiore.
-
Modulo / Confezione piccola
Le celle multiple vengono collegate in serie e/o in parallelo per formare un'unità intermedia con uscita di tensione indipendente. Il collegamento in serie aumenta la tensione, mentre il collegamento in parallelo aumenta la capacità. I moduli sono i componenti fondamentali dei pacchi batteria e i nodi chiave per il monitoraggio della tensione.
Basandosi su moduli, componenti aggiuntivi come l'involucro, il BMS (Battery Management System), le schede di campionamento, i cablaggi e la gestione termica vengono integrati per formare un'unità completa in grado di erogare energia in modo indipendente. Il pacco batterie è la principale forma di erogazione dei prodotti di accumulo per uso residenziale, con specifiche standardizzate di energia e tensione.
Diversi pacchi batteria sono collegati in serie e/o in parallelo e integrati con un inverter/PCS (sistema di conversione di potenza) per formare un sistema completo di accumulo di energia connesso alla rete. La tensione a livello di sistema è determinata dalla configurazione dei pacchi batteria e dai moduli di conversione DC/DC.
Sebbene la gerarchia di tensione – dalla cella al modulo, al pacco batterie e al sistema – definisca l'architettura elettrica dei sistemi di accumulo di energia residenziali, essa determina anche direttamente le modalità di fabbricazione della batteria.

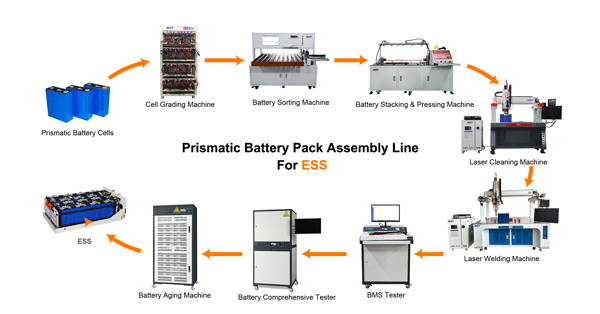

Per supportare diverse scale di produzione e design di prodotto, forniamo sia sistemi semiautomatici che completamente automatici
Soluzioni di assemblaggio batterie ESS
che copre l'intero processo, dal test delle celle all'integrazione del pacco.
Per scenari di produzione flessibili come linee pilota o produzione multimodello, le linee di assemblaggio semiautomatiche di batterie offrono una soluzione economicamente vantaggiosa. La soluzione include
smistamento cellulare
e abbinamento, impilamento dei moduli, saldatura delle sbarre collettrici, installazione del BMS e test funzionali. Sono ideali per i produttori che cercano adattabilità mantenendo il controllo del processo.
Per la produzione su larga scala e standardizzata,
Linee di assemblaggio di batterie ESS completamente automatiche
Consentono elevata efficienza e uniformità. Questi sistemi integrano l'alimentazione automatizzata delle celle, l'assemblaggio robotizzato dei moduli, la saldatura laser, l'installazione in linea del BMS e il collaudo di fine linea, spesso combinati con sistemi MES per una completa tracciabilità dei dati. Tali soluzioni sono particolarmente adatte per la produzione di pacchi batteria ad alta tensione e per gli ambienti di produzione di massa.
Allineando la progettazione delle batterie (struttura di tensione) con le capacità produttive (processo di assemblaggio), i produttori possono garantire maggiore uniformità, sicurezza e scalabilità nei sistemi di accumulo di energia residenziali.
Analisi della gerarchia di tensione: da decine di volt a 720 V
Prendendo come esempio un modulo batteria residenziale ad alta tensione da 8,04 kWh, le differenze di tensione a ciascun livello derivano dalla configurazione delle celle e dalla progettazione del circuito:
1. Tensione a livello di cella: 3,2 V
Una singola cella LFP ha una tensione nominale di 3,2 V (3,65 V a piena carica, 2,5 V a scarica). Questo valore è determinato dalle proprietà elettrochimiche e non consente di alimentare direttamente un sistema domestico. Per aumentare la tensione e l'energia sono necessarie combinazioni in serie/parallelo.
2. Tensione a livello di modulo: 25,6 V
Per raggiungere una capacità di 8,04 kWh, la batteria utilizza un design modulare con 8 celle in serie:
*Tensione: 3,2 V × 8 = 25,6 V
*Capacità: rimane 314Ah (invariata in serie)
*Energia: 25,6 V × 314 Ah ÷ 1000 ≈ 8,04 kWh
Questo valore di “oltre 20 volt” che si riscontra spesso nei sistemi di monitoraggio corrisponde alla tensione a livello di modulo, non alla tensione di sistema.
3. Tensione del pacco batteria: 25,6 V (base) / ~400 V (dopo conversione CC/CC)
Uscita base: 25,6 V direttamente dal modulo, monitorata dal BMS
Convertitore DC/DC: il pacco integra un modulo DC/DC per elevare la tensione a circa 400 V, predisponendosi per l'integrazione in sistemi ad alta tensione.
4. Tensione a livello di sistema: 720 V
Due pacchi batteria identici da 8,04 kWh sono collegati in serie:
Pacco singolo (dopo boost): ~400V
Tensione di sistema: 400 V × 2 ≈ 800 V
La tensione nominale è indicata come 720 V, corrispondente a un intervallo di funzionamento effettivo di circa 720 V–950 V. Questa è la tensione finale fornita all'inverter ed è il parametro chiave riportato sulla targhetta del prodotto.
Confini della definizione del pacco batteria: modulo vs. pacco batteria vs. sistema
Il termine "pack" viene spesso usato in modo ambiguo. Il suo significato dipende dal contesto:
1. Confezione piccola / Modulo
Un gruppo di celle collegate in serie/parallelo, senza un involucro completo o un BMS (Battery Management System) integrato. È un componente interno di un pacco batterie. Esempio: un modulo da 51,2 V formato da 16 celle in serie.
2. Pacco grande / Pacco batterie
Un'unità completamente integrata con involucro, BMS, interfacce e funzioni di protezione. È l'unità più piccola disponibile per i prodotti di accumulo residenziali. L'unità da 8,04 kWh qui descritta è un tipico pacco batterie di grandi dimensioni.
3. Pacchetto a livello di sistema
Diversi pacchi batteria collegati tra loro e funzionanti con un inverter/PCS per formare un sistema completo. In questo caso, due pacchi collegati in serie per formare un sistema a 720 V rappresentano un pacco a livello di sistema.
Idee sbagliate comuni e punti tecnici chiave
-
Confondere tensione ed energia
Energia (kWh) = Tensione (V) × Capacità (Ah) ÷ 1000,
"20+ volt" si riferisce alla tensione a livello di modulo, mentre 720 V si riferisce alla tensione a livello di sistema. Appartengono a livelli diversi e non possono essere confrontati direttamente.
-
Differenze nei fattori di forma cellulare
Le celle cilindriche (ad esempio, 18650, 21700) che si vedono spesso sono ancora a livello di cella, proprio come le celle prismatiche utilizzate negli impianti residenziali. La differenza sta nel fattore di forma e nell'applicazione.
-
Ruolo della connessione in serie
Il collegamento in serie è il metodo principale per aumentare la tensione. Gli incrementi di tensione dalla cella al modulo, al pacco e al sistema si ottengono tutti tramite collegamenti in serie. Il collegamento in parallelo aumenta solo la capacità.
I sistemi residenziali ad alta tensione si affidano a moduli CC/CC per elevare la tensione dei pacchi batteria a bassa tensione a livelli di alta tensione, consentendo configurazioni in serie con più pacchi batteria e soddisfacendo i requisiti di connessione alla rete. Questa è una caratteristica fondamentale dei sistemi ad alta tensione.
Conclusione
La gerarchia di tensione e la struttura del pacco batterie dei sistemi di accumulo di energia residenziali possono essere riassunte come segue:
-
La tensione è determinata da una gerarchia: procedendo dalla singola cella (3,2 V) al modulo (25,6 V), al pacco batterie (~400 V) e infine al sistema (720 V), i livelli di tensione si accumulano man mano che si sale di livello nella gerarchia.
-
Le definizioni dei pacchetti sono chiaramente delineate: un "Pacco Piccolo" si riferisce a un modulo interno; un "Pacco Grande" costituisce un'unità consegnabile in modo indipendente; e un "Pacco a livello di sistema" rappresenta il sistema completo formato dalla combinazione di più pacchetti.
-
La logica tecnica di base è unificata: si utilizzano connessioni in serie per aumentare la tensione, connessioni in parallelo per espandere la capacità e moduli CC/CC per facilitare la conversione da bassa ad alta tensione, costituendo così la filosofia progettuale universale per i prodotti di accumulo di energia ad alta tensione per uso residenziale.
