Come calcolare Ah, C-Rate e corrente nei sistemi di accumulo di energia residenziali
Nella fase di test, integrazione dei dati e definizione del prodotto per i sistemi di accumulo energetico residenziali, la comprensione dei parametri fondamentali delle batterie è alla base di tutto il lavoro. In molti casi, le discrepanze tra i dati della piattaforma cloud e le prestazioni effettive dell'hardware non sono dovute a difetti del dispositivo, bensì a una mancanza di chiarezza nella logica dei parametri sottostanti. Questo articolo, sotto forma di note di studio standardizzate, organizza sistematicamente i concetti più critici e spesso fonte di confusione nei prodotti di accumulo energetico residenziali – capacità della cella, C-rate, corrente, tensione e configurazione serie-parallelo – corredati da formule e casi di calcolo reali, per aiutare i professionisti del settore a costruire un quadro completo di conoscenze sui parametri.

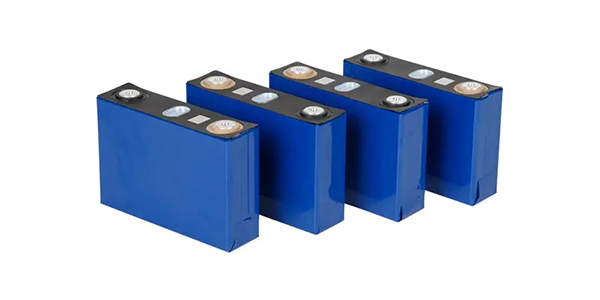

1. Capacità cellulare (Ah): la base di tutti i calcoli
La capacità di una cella è il parametro fisico fondamentale di una batteria, misurata in ampere-ora (Ah). Rappresenta la capacità della batteria di scaricarsi continuamente a una corrente nominale. In parole semplici, gli Ah determinano "quanta energia la batteria può immagazzinare" e sono il punto di partenza per tutti i calcoli di corrente, potenza ed energia.
Le capacità standard delle celle utilizzate nell'industria includono 280 Ah, 314 Ah, 340 Ah, ecc. Si tratta di parametri hardware fissi, specificati dal produttore delle celle nella scheda tecnica e non modificabili tramite software.
2. Tasso C: la regola fondamentale per determinare la velocità di carica/scarica
Il C-rate (tasso di carica/scarica) è il coefficiente chiave che collega capacità e corrente. Definisce la corrente massima di funzionamento sicura consentita per una batteria. Diversi tipi di celle hanno valori di C-rate sicuri fissi e i prodotti per l'accumulo di energia residenziale adottano in genere progetti a basso C-rate per garantire durata e stabilità.
Formula principale:
Corrente operativa massima (A) = Capacità della cella (Ah) × Tasso di carica (C)
Questa è la formula più fondamentale e critica nei sistemi di archiviazione residenziali, nonché la base principale per determinare se i dati della piattaforma sono corretti.
Esempio:
Capacità della cella: 314 Ah
Velocità massima di carica/scarica: 0,5C
Corrente massima 0,5C = 314Ah × 0,5C = 157A
Questo valore rappresenta il limite hardware fisico e non può essere superato. Se il sistema visualizza una corrente di gran lunga superiore a questo valore, in genere si tratta di un errore di configurazione dei parametri.
3. Caso reale: perché l'articolo 314A deve essere errato
In scenari di test reali, se la piattaforma cloud mostra una corrente di carica massima di 314 A e una corrente di scarica massima di 314 A, può essere identificata come anomala basandosi esclusivamente sulla logica dei parametri.
Logica corretta:
-
Capacità della cella: 314 Ah
-
Classe di efficienza energetica C: 0,5C
-
Corrente massima teorica: 314 × 0,5 = 157 A
-
La piattaforma visualizza 314A → ciò equivale a utilizzare direttamente la capacità come corrente, un tipico errore di configurazione
Ciò dimostra che, padroneggiando le formule sottostanti, è possibile verificare rapidamente la validità dei dati senza dover ricorrere a test hardware.
4. Serie (S) e parallelo (P): la logica fondamentale dell'architettura di sistema
I sistemi di accumulo di energia residenziali non utilizzano celle singole direttamente. Piuttosto, combinano celle in serie e in parallelo per soddisfare i requisiti di tensione e capacità: questa è la regola di progettazione fondamentale.
1) Serie (S): Tensione crescente
Il numero di celle in serie determina la tensione del sistema, mentre la capacità e la corrente rimangono invariate.
Formula:
Tensione di sistema = Tensione della singola cella × Numero di connessioni in serie (S)
Per le celle al litio ferro fosfato (LFP) con una tensione nominale di 3,2 V, un sistema 16S ha:
3,2 V × 16 = 51,2 V
2
)
Parallelo (P): Aumento della capacità e della corrente
Il numero di connessioni in parallelo determina la capacità totale del sistema e la corrente di uscita totale, mentre la tensione rimane invariata.
Formule:
Capacità del sistema = Capacità della singola cella × Numero di connessioni in parallelo (P)
Corrente massima del sistema = Corrente massima della singola cella × Numero di connessioni in parallelo (P)
Esempio:
Cella da 314 Ah con configurazione 2P:
Capacità del sistema = 314 × 2 = 628 Ah
Corrente massima = 157 × 2 = 314A
La configurazione serie-parallelo determina direttamente le specifiche generali del sistema ed è il prerequisito per tutti i calcoli dei parametri.
5. Sistema di tensione: il limite di sicurezza per l'accumulo di energia nelle abitazioni
Le celle al litio ferro fosfato hanno un intervallo di tensione sicuro fisso, che costituisce la base di
BMS
logica di protezione:
-
Tensione nominale della cella: 3,2 V
-
Tensione a piena carica: 3,65 V
-
Tensione di interruzione della scarica: 2,5 V
La tensione di sistema aumenta proporzionalmente al numero di celle in serie. Per un sistema 16S:
-
Tensione nominale: 51,2 V
-
Tensione a piena carica: 58,4 V
-
Protezione da sottotensione: 40 V
Le anomalie di tensione sono il principale indicatore di guasti alle batterie e un aspetto fondamentale del monitoraggio delle piattaforme cloud.
6. Energia (Wh) e potenza (kW): espressioni fondamentali delle specifiche di prodotto
La capacità e la potenza nominale dei prodotti di accumulo per uso residenziale sono ricavate dai parametri sopra indicati.
1
)
Energia del sistema (capacità di accumulo)
Formula:
Energia (Wh) = Tensione di sistema (V) × Capacità di sistema (Ah)
Esempio:
51,2 V × 314 Ah = 16.076,8 Wh ≈ 16,0 kWh
2
)
Potenza del sistema (capacità di carica/scarica)
Formula:
Potenza (kW) = Tensione di sistema (V) × Corrente massima (A) ÷ 1000
Esempio:
51,2 V × 157 A = 8.038,4 W ≈ 8,0 kW
L'energia determina per quanto tempo il sistema può funzionare, mentre la potenza determina la quantità di carico che può supportare: entrambe sono metriche chiave per la definizione del prodotto.
7. Logica di protezione BMS: il parametro di riferimento per la sicurezza di tutti i parametri
Il sistema di gestione della batteria (BMS) imposta molteplici meccanismi di protezione basati sui parametri delle celle per garantire un funzionamento sicuro:
-
Protezione da sovratensione (OVP): interrompe la ricarica quando la carica è completa
-
Protezione da sottotensione (UVP): interrompe la scarica quando la batteria è scarica.
-
Protezione da sovracorrente (OCP): interrompe immediatamente l'alimentazione quando la corrente supera i limiti
-
Protezione da sovratemperatura (OTP): riduce la potenza o si spegne in caso di temperature anomale.
Tutte queste soglie di protezione sono determinate dalle specifiche delle celle. Gli allarmi, gli stati e i dati relativi alle limitazioni visualizzati sulla piattaforma cloud derivano dalle decisioni in tempo reale del BMS.
8. Concetti essenziali: il principio "Hardware-First"
Nei test e nell'integrazione dei dati relativi ai sistemi di accumulo energetico residenziale, è fondamentale seguire sempre il principio "hardware prima di tutto":
-
La scheda tecnica della cella è di altissimo livello
-
Il tasso C, l'intervallo di tensione e la corrente massima non possono essere modificati tramite software.
-
I dati della piattaforma cloud sono solo a scopo di visualizzazione; eventuali errori di configurazione possono causare distorsioni.
-
Tutti i dati anomali devono essere prima verificati utilizzando formule
In parole semplici: i dati della piattaforma possono essere errati, ma le formule non lo sono mai.
9. Sintesi: Un quadro unificato dei parametri fondamentali
Tutti i parametri di un sistema di accumulo di energia residenziale ruotano attorno alla cella della batteria:
Ah definisce la capacità
→
Il tasso C definisce la corrente
→
La configurazione serie-parallelo definisce la struttura del sistema.
→
tensione e potenza definiscono la classe di prodotto
→
BMS definisce i limiti di sicurezza
Padroneggiando le formule, comprendendo la logica e apprendendo i calcoli inversi, i professionisti possono identificare rapidamente i problemi nella definizione del prodotto, nell'integrazione dei dati e nella convalida dei test, evitando fraintendimenti fondamentali.
Per i professionisti del settore dell'accumulo di energia residenziale, questi parametri fondamentali non rappresentano conoscenze di ricerca e sviluppo avanzate, bensì competenze di base essenziali. Una chiara comprensione delle relazioni tra Ah, C-rate, corrente, tensione e configurazione serie-parallelo non solo migliora l'efficienza lavorativa, ma permette anche di costruire un quadro di valutazione del prodotto professionale e rigoroso, un passo essenziale per passare dal livello principiante a quello avanzato.
